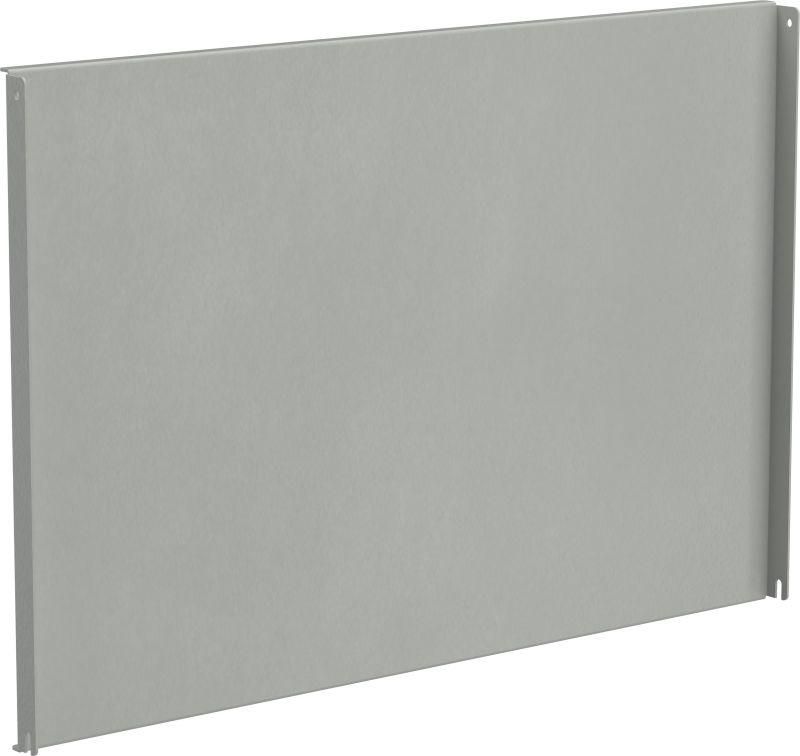

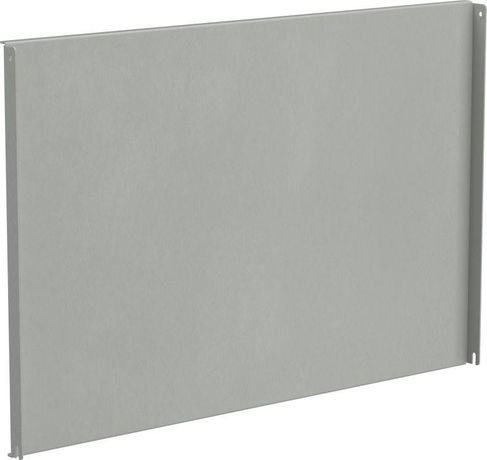

Панель монтажная 475х800 FORMAT IEK YKM40D-FO-MP-0475-080

Панель монтажная 475x800 от IEK (ИЭК), артикул ykm40d-fo-mp-0475-080, предназначена для надёжного крепления тяжёлых компонентов внутри электрощитов и распределительных шкафов. Продукт из серии FORMAT обеспечивает жёсткую основу и позволяет организовать внутреннее секционирование оборудования.

Назначение и область применения

Панель монтажная 475x800 используется для фиксации тяжёлого электрооборудования - автоматических выключателей, контакторов, преобразователей частоты, силовых модулей - внутри металлических корпусов. Она создаёт прочную базу, предотвращая деформацию стенок щита под нагрузкой. Также служит для разделения зон установки: например, отделяет силовые цепи от слаботочных, улучшая безопасность и удобство обслуживания.

Технические характеристики

• Размеры: 475 × 800 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Панель монтажная 475x800 совместима со всеми типами стандартных шкафов, имеющих достаточную глубину и возможность крепления на направляющие или боковые стенки. Монтируется с помощью самонарезающих винтов или заклёпок. Учитывайте посадочные отверстия - они рассчитаны под стандартный шаг крепления компонентов (M4–M6). Для точного расположения используйте шаблоны или лазерный уровень.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для сборки распределительных устройств. Оцинкованное покрытие снижает риск возникновения гальванических пар при контакте с другими металлами. Нет открытых острых кромок - исключены травмы при монтаже.

Преимущества

• Высокая механическая жёсткость - выдерживает значительные весовые нагрузки без прогиба
• Устойчивость к коррозии благодаря оцинкованию - продлевает срок службы в агрессивных средах
• Чётко заданные размеры - упрощают проектирование и стандартизируют сборку
• Подходит для массового производства - одинаковая геометрия всех панелей серии FORMAT

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Не рекомендуется использовать в помещениях с постоянным воздействием кислот, щелочей или солевых растворов - даже оцинкованное покрытие со временем разрушается
• Требует наличия жесткого корпуса; не заменяет раму или несущую конструкцию

Примеры использования

• Промышленные щиты управления станков и конвейеров
• Щиты автоматизации в пищевой и химической промышленности
• Распределительные пункты с высокой плотностью установки аппаратов
• Шкафы с мощными преобразователями частоты и тепловыми насосами

Практические советы

• Перед монтажом проверьте, что толщина стенки шкафа достаточна для надёжного крепления панели - минимум 1,5 мм
• При использовании нескольких панелей в одном шкафу - располагайте их с учётом тепловыделения оборудования
• Для уменьшения вибраций от тяжёлых устройств - используйте виброизолирующие прокладки между панелью и оборудованием
• Панель монтажная 475x800 от IEK (ИЭК) - идеально сочетается с другим оборудованием серии FORMAT, что ускоряет сборку и сервис
