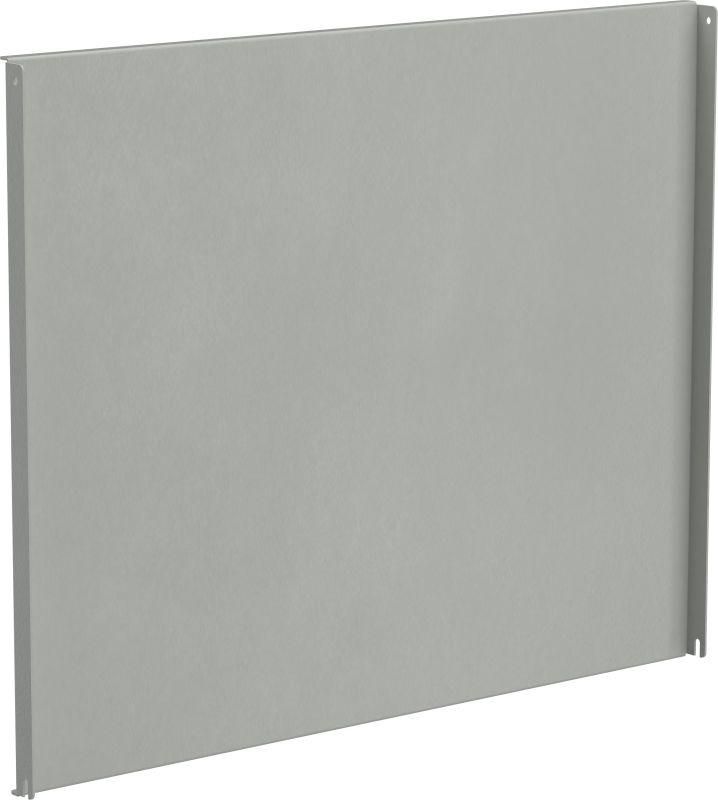

Панель монтажная 575х600 FORMAT IEK YKM40D-FO-MP-0575-060

Панель монтажная 575x600 от IEK (ИЭК), артикул ykm40d-fo-mp-0575-060, предназначена для надежного крепления тяжелых компонентов внутри электрических шкафов и обеспечивает четкое зонирование внутреннего пространства. Продукт из серии FORMAT сочетает прочность стали и долговечность цинкового покрытия.

Назначение и область применения

Панель монтажная 575x600 используется для фиксации тяжелого оборудования - автоматических выключателей, контакторов, преобразователей частоты, терморегуляторов и других устройств, которые нельзя крепить на DIN-рейку. Она позволяет организовать внутреннее пространство шкафа, отделяя силовые и слаботочные цепи, снижая риск механических повреждений и перегрева.

Технические характеристики

• Размеры: 575 × 600 мм - оптимальный формат для установки крупногабаритной аппаратуры;
• Материал: сталь - обеспечивает высокую жесткость и нагрузочную способность;
• Защитное покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Срок службы: до 15 лет - рассчитана на длительную эксплуатацию в промышленных условиях без замены.

Совместимость и монтаж

Панель монтажная 575x600 совместима со всеми типами корпусов стандарта IP54–IP65, где предусмотрено крепление через отверстия или сварку. Монтаж выполняется болтовыми соединениями к боковым стенкам шкафа. Отверстия для крепления уже просверлены - достаточно выбрать подходящие точки и закрепить панель. Установка возможна как вертикально, так и горизонтально в зависимости от компоновки шкафа.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 50030.2 и IEC 61439 для распределительных устройств. Оцинкованное покрытие исключает образование острых кромок и снижает риск поражения электрическим током при случайном контакте с металлом.

Преимущества

• Высокая несущая способность - выдерживает вес до 80 кг равномерно распределенной нагрузки;
• Устойчивость к коррозии - благодаря цинковому покрытию подходит для помещений с высокой влажностью или температурными колебаниями;
• Готовые места для крепления - экономят время при сборке шкафа;
• Жесткая конструкция - предотвращает деформацию даже при длительной нагрузке.

Ограничения применения

• Не предназначен для наружной установки - отсутствует герметизация и степень защиты выше IP54;
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться при длительном контакте;
• Подходит только для шкафов с достаточными габаритами - минимальная глубина корпуса должна быть не менее 400 мм для свободного доступа к задней части панели.

Примеры использования

• Промышленные станки с ЧПУ - крепление частотных преобразователей и PLC;
• Линии конвейеров - установка реле времени и тепловых реле;
• Щитовые помещения на объектах ЖКХ - монтаж автоматических выключателей и счетчиков;
• Аварийные системы питания - фиксация ИБП и блоков управления.

Практические советы

• Перед монтажом проверьте посадочный диаметр отверстий - они соответствуют стандартному шагу M6; используйте болты с шайбами для равномерного распределения нагрузки;
• Если планируете крепить тяжелый модуль (например, большой преобразователь), дополнительно усильте крепление к раме шкафа;
• При использовании нескольких панелей в одном шкафе соблюдайте интервал между ними - минимум 50 мм для теплоотвода;
• Панель монтажная 575x600 от IEK (ИЭК) легко комбинируется с другими элементами серии FORMAT - можно заказывать аналогичные панели меньшего размера для гибкой компоновки.
