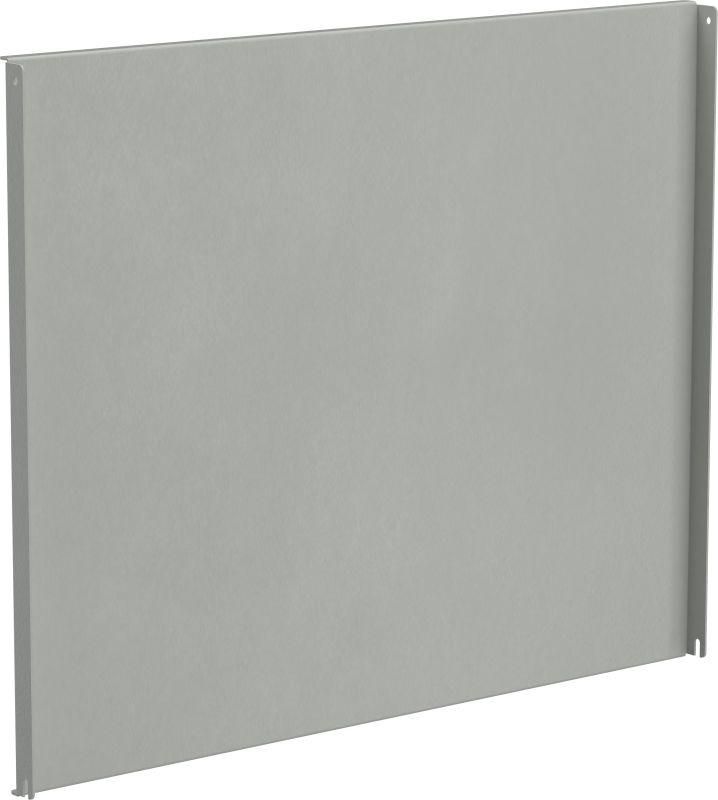

Панель монтажная 575х800 FORMAT IEK YKM40D-FO-MP-0575-080

Панель монтажная 575x800 от IEK (ИЭК), артикул ykm40d-fo-mp-0575-080, предназначена для надёжного крепления тяжёлых компонентов внутри электрощитов и распределительных шкафов. Изготовлена из оцинкованной стали, обеспечивает долгий срок службы и точное секционирование внутреннего пространства.

Назначение и область применения

Панель монтажная 575x800 используется для фиксации тяжёлого оборудования - автоматических выключателей, контакторов, преобразователей частоты, силовых модулей - внутри металлических корпусов. Она позволяет организовать жёсткую, виброустойчивую платформу, исключающую люфт и перегрузку стенок шкафа. Применяется в промышленных щитах на заводах, в системах автоматизации, на транспорте и в энергетике.

Технические характеристики

• Размеры: 575×800 мм - оптимальный формат для установки крупногабаритных устройств;
• Материал: сталь - высокая прочность и устойчивость к деформациям;
• Покрытие: оцинкованное - защищает от коррозии, продлевает срок службы до 15 лет;
• Толщина материала: не указана - рекомендуется проверить при заказе для расчёта нагрузки;
• Форма: плоская, с возможностью сверления отверстий под крепление.

Совместимость и монтаж

Панель монтажная 575x800 совместима со всеми типами стандартных шкафов серии FORMAT от IEK, а также с аналогичными корпусами других производителей, имеющими соответствующие габариты. Крепится к боковым стенкам шкафа с помощью болтов или заклёпок. Для удобства монтажа можно использовать предварительно просверленные отверстия по краям панели. Учитывайте посадочные размеры оборудования - некоторые устройства требуют дополнительных кронштейнов или рам.

Безопасность и стандарты

Панель изготовлена в соответствии с требованиями к механической прочности и коррозионной стойкости, характерным для промышленного электрооборудования. Соответствует общим нормам ГОСТ Р МЭК 61439 для сборочных единиц. Оцинкованное покрытие снижает риск возникновения электрических потенциалов на поверхности.

Преимущества

• Высокая несущая способность - выдерживает значительную массу оборудования без прогиба;
• Устойчивость к коррозии благодаря цинковому слою - особенно важно во влажных и агрессивных средах;
• Готовый формат 575×800 - экономит время проектирования и монтажа;
• Подходит для многократной переустановки - не теряет форму после демонтажа.

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP и не рассчитан на воздействие осадков и УФ-излучения;
• Не заменяет основную несущую конструкцию шкафа - должна использоваться как второстепенная крепёжная плита;
• Требует предварительного расчета нагрузки - максимальная масса оборудования зависит от толщины стали и метода крепления.

Примеры использования

• Крепление частотных преобразователей в промышленном шкафе на конвейере;
• Установка мощных автоматических выключателей в распределительном пункте цеха;
• Фиксация блоков управления в шкафах системы АСУ ТП;
• Создание отдельной зоны для тяжёлых компонентов в щите питания насосной станции.

Практические советы

• Перед монтажом проверьте, что панель полностью помещается в корпусе - учтите толщину стенок шкафа и наличие направляющих;
• Для равномерного распределения нагрузки используйте минимум четыре точки крепления;
• Если оборудование требует виброгашения, между панелью и корпусом установите резиновые прокладки;
• При необходимости доработки - сверление отверстий - применяйте инструменты для работы с оцинкованной сталью, чтобы не повредить защитное покрытие;
• Артикул ykm40d-fo-mp-0575-080 - часть серии FORMAT от IEK, поэтому легко найти совместимые аксессуары и другие элементы этой же линейки.
