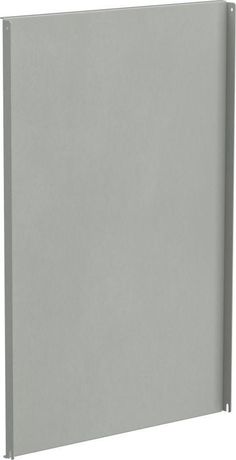

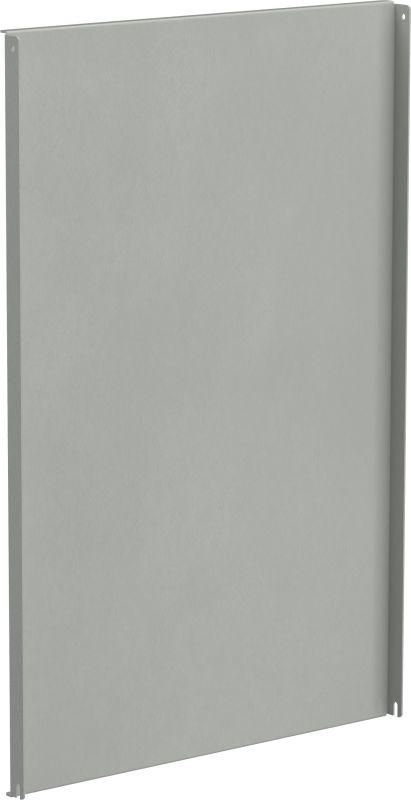

Панель монтажная 775х600 FORMAT IEK YKM40D-FO-MP-0775-060

Панель монтажная 775x600 от IEK (ИЭК), артикул ykm40d-fo-mp-0775-060, предназначена для надежного крепления тяжелых компонентов внутри электрических шкафов и обеспечивает четкое зонирование внутреннего пространства. Продукт из серии FORMAT создан для промышленной автоматизации и распределительных систем.

Назначение и область применения

Панель монтажная 775x600 используется для фиксации тяжелого оборудования - таких как контакторы, автоматы, преобразователи частоты, силовые модули - внутри металлических шкафов. Она позволяет разделить внутреннее пространство на функциональные зоны, что упрощает обслуживание, снижает риск перегрева и предотвращает механические повреждения соседних устройств. Подходит для установки в промышленных щитах на заводах, в насосных станциях, на конвейерах и других объектах с высокой нагрузкой.

Технические характеристики

• Размеры: 775 × 600 мм - оптимальный формат для крупногабаритных решений;
• Материал: сталь - обеспечивает жесткую основу, выдерживающую значительную массу оборудования;
• Покрытие: оцинкованная поверхность - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Срок службы: до 15 лет - рассчитана на длительную эксплуатацию без замены при соблюдении условий монтажа.

Совместимость и монтаж

Панель монтажная 775x600 совместима со всеми типами стандартных шкафов серии FORMAT от IEK. Крепится болтовым соединением к боковым стенкам шкафа через предварительно просверленные отверстия. Для удобства сборки предусмотрены стандартные места под крепеж - рекомендуется использовать болты M6 или M8 с гроверами. Установка возможна как вертикально, так и горизонтально в зависимости от компоновки шкафа. Не требует специальных инструментов - достаточно набора ключей и уровня.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р МЭК 61439-1 и ГОСТ Р 50030.2. Панель не содержит острых кромок, все углы закруглены. Оцинкованное покрытие соответствует классу защиты Zn 10/15 по DIN EN ISO 1461 - обеспечивает долговечность даже при воздействии химически активных веществ в воздухе.

Преимущества

• Высокая несущая способность благодаря толщине стали - можно крепить устройства весом до 50 кг на одну панель;
• Устойчивость к коррозии - оцинкование сохраняет целостность даже при температуре от –25C до +55C;
• Готовый формат - не требуется резка или доработка, экономит время на сборке;
• Поддерживается серия FORMAT - легко комбинируется с другими элементами системы от IEK.

Ограничения применения

• Не предназначен для внешней установки - не имеет IP-защиты и не рассчитана на прямое попадание воды или осадков;
• Не следует использовать в помещениях с постоянным воздействием кислот, щелочей или сильных растворителей - оцинковка может разрушаться;
• Максимальная нагрузка на единичную точку крепления - 15 кг; при установке тяжелых устройств необходимо равномерно распределять вес по всей площади панели.

Примеры использования

• Щит управления технологическим оборудованием на пищевом производстве - крепление частотных преобразователей и термореле;
• Шкаф автоматического управления насосной станцией - фиксация магнитных пускателей и тепловых реле;
• Распределительный шкаф на логистическом комплексе - установка PLC и сетевых интерфейсов с учетом вибраций.

Практические советы

• Перед монтажом проверьте соответствие отверстий на панели и стенках шкафа - допуск +-1 мм;
• При использовании нескольких панелей в одном шкафе оставляйте зазор минимум 50 мм между ними для циркуляции воздуха;
• Для увеличения прочности крепления используйте антивибрационные шайбы, особенно при работе с двигателями;
• Панель монтажная 775x600 от IEK (ИЭК) - артикул ykm40d-fo-mp-0775-060 - идеально сочетается с другими изделиями серии FORMAT, поэтому планируйте всю комплектацию шкафа заранее.
