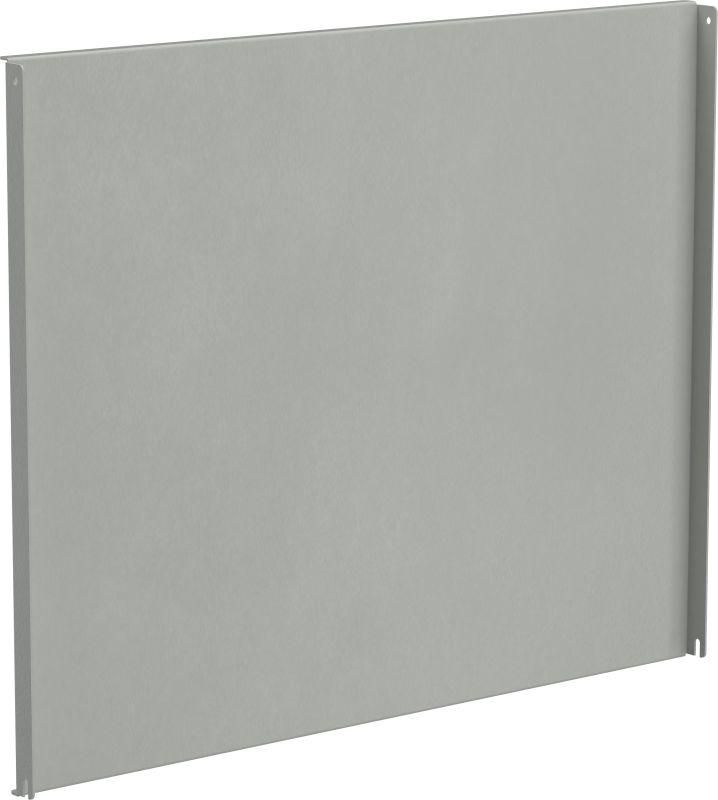

Панель монтажная 775х800 FORMAT IEK YKM40D-FO-MP-0775-080

Панель монтажная 775х800 от IEK (ИЭК), артикул ykm40d-fo-mp-0775-080, предназначена для надёжного крепления тяжёлых компонентов внутри электрощитов и распределительных устройств. Продукт из серии FORMAT обеспечивает жёсткую основу для организации внутреннего расположения оборудования.

Назначение и область применения

Панель монтажная 775х800 используется для фиксации тяжёлого электрооборудования - автоматических выключателей, контакторов, преобразователей частоты, силовых модулей - внутри металлических шкафов. Она позволяет равномерно распределить нагрузку на стенки корпуса, предотвращая деформацию. Также служит для секционирования пространства внутри щита: удобно группировать функциональные зоны, например, силовые цепи и цепи управления.

Технические характеристики

• Размеры: 775 × 800 мм
• Материал: сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Панель монтажная 775х800 совместима со стандартными шкафами формата IEK SERIES FORMAT. Крепится к боковым стенкам корпуса с помощью болтов или саморезов через предварительно просверленные отверстия. Для установки требуется доступ к задней части шкафа. Учитывайте габариты установленного оборудования - максимальная нагрузка зависит от прочности крепёжных точек и толщины стенок шкафа.

Преимущества

• Высокая механическая прочность благодаря стальной основе
• Устойчивость к коррозии за счёт оцинкованного покрытия
• Предусмотрены стандартные места для крепления - не требует доработки
• Поддерживает плотную компактную сборку внутри шкафа

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, щёлочи)
• Максимальная допустимая нагрузка не указана производителем - необходимо рассчитывать исходя из веса конкретного оборудования и способа крепления

Примеры использования

• Промышленные щиты управления станков и конвейеров
• Щиты автоматизации в пищевой и химической промышленности
• Распределительные устройства на объектах ЖКХ и энергетики
• Шкафы с тяжёлыми частотниками и мощными источниками питания

Практические советы

• Перед монтажом проверьте соответствие размеров панели 775×800 внутренним габаритам шкафа - возможна необходимость подрезки кромок при нестандартном корпусе
• При креплении используйте антивибрационные прокладки, особенно если на панель устанавливаются вибрирующие устройства
• Оцинкованное покрытие не требует дополнительной обработки, но при повреждении (царапины, удары) рекомендуется обработать участок антикоррозийным составом
• Панель монтажная 775х800 от IEK (ИЭК) хорошо сочетается с другими элементами серии FORMAT - можно комбинировать её с направляющими, кронштейнами и перегородками
