Панель Rotary SMART-P20-MIX (12-24V, 2.4G) (ARL, IP20 Пластик, 5 лет) - 025137 Arlight

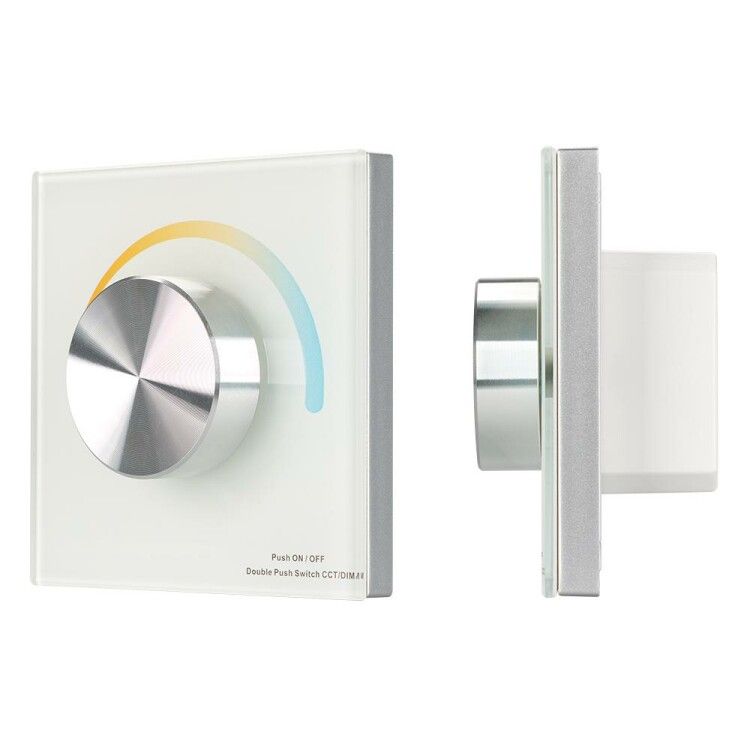

Панель Rotary SMART-P20-MIX (12-24V, 2.4G) IP20 Пластик - это встраиваемая роторная панель управления для регулировки цветовой температуры светодиодных источников света с использованием ШИМ-модуляции. Бренд Arlight предлагает эту модель как часть серии роторных ШИМ-панелей, подходящую для систем освещения с управлением по радиоканалу 2.4 ГГц.

Назначение и область применения

Панель Rotary SMART-P20-MIX предназначена для точной настройки цветовой температуры (CCT) в светодиодных светильниках, работающих по принципу смешивания холодного и тёплого белого света. Управление осуществляется поворотом роторного элемента - аналогично механическому регулятору, но без проводов. Подходит для установки в жилых помещениях, гостиницах, офисах, выставочных залах и других местах, где требуется мягкая, бесступенчатая регулировка освещения. Может работать как автономный контроллер или в составе системы master/slave с другими устройствами серии SMART.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока (DC)
• Максимальная мощность: до 288 Вт (при 24 В)
• Номинальный ток: 24 А (суммарный)
• Выходные каналы: 2 пары параллельных каналов, по 3 А на каждый (всего 4 канала)
• Тип управления: поворотно-нажимная кнопка (роторная)
• Связь: радиоканал 2.4 ГГц
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Размеры: 86×86×50 мм
• Цвет корпуса: белый
• Способ монтажа: встраиваемый

Совместимость и монтаж

Панель Rotary SMART-P20-MIX совместима со всеми контроллерами и пультами серии SMART от Arlight. Для работы необходима пара: панель + контроллер, который принимает сигнал 2.4 ГГц и передаёт команды на драйверы LED. Монтаж выполняется встраиванием в стену или панель с отверстием 86×86 мм. Кабельные выводы находятся сзади - рекомендуется предварительно подготовить место для прокладки проводов. Напряжение питания подаётся на клеммы, указанные в инструкции; полярность важна - перепутать можно только при невнимательном подключении.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Степень защиты IP20 означает, что панель не защищена от попадания воды и пыли - её нельзя устанавливать во влажных помещениях, на улице или в цехах с высокой запылённостью. Корпус выполнен из пластика, не поддерживающего горение, что снижает риск возгорания при штатной работе.

Преимущества

• Плавная, бесступенчатая регулировка цветовой температуры - удобнее, чем дискретные уровни
• Отсутствие проводов между панелью и контроллером - упрощает проектирование и ремонт
• Поддержка режима master/slave - позволяет синхронизировать несколько панелей в одной системе
• Небольшие габариты - легко встраивается в стандартные коробки и панели
• Работает от широкого диапазона напряжений (12–24 В) - совместима с большинством LED-драйверов

Ограничения применения

• Не подходит для помещений с повышенной влажностью (ванная, бассейн, кухонная зона без защиты)
• Не работает без внешнего контроллера серии SMART - сама по себе не управляет светом
• Максимальная нагрузка на один канал - 3 А; при превышении возможен выход из строя
• Не имеет физической обратной связи - пользователь не чувствует положение “нуля” или “максимума”, только визуально по свету
• Запрещено открывать корпус - внутренние компоненты не обслуживаемые

Примеры использования

• Люминесцентные потолочные светильники в спальне - плавный переход от тёплого к холодному свету вечером
• Освещение в гостиничных номерах - настройка атмосферы через одну панель на входе
• Фотостудии и дизайнерские интерьеры - точная настройка CCT для съёмок
• Системы “умный дом” с несколькими зонами - одна панель управляет двумя группами светильников одновременно

Практические советы

• Перед монтажом проверьте, чтобы суммарная мощность всех подключённых светильников не превышала 288 Вт
• Используйте кабель сечением не менее 1.5 мм2 для подвода питания - особенно при 12 В, когда ток выше
• При установке в деревянную или пластиковую коробку обеспечьте свободный доступ к задней части панели для подключения
• Если используете режим master/slave - все устройства должны быть настроены на один канал 2.4 ГГц
• Не закрывайте панель декоративными рамками, которые могут затруднять вращение ротора
• Проверьте совместимость вашего LED-драйвера с ШИМ-управлением - некоторые модели реагируют некорректно
