Панель Rotary SMART-P3-DIM (12-24V, 2.4G) (ARL, IP20 Пластик, 5 лет) - 023030 Arlight

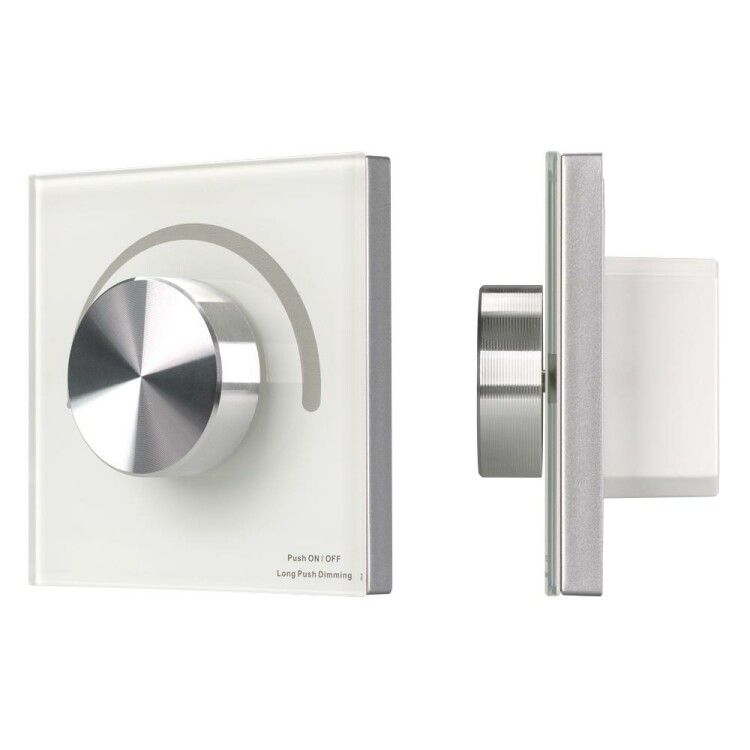

Панель Rotary SMART-P3-DIM (12-24V, 2.4G) IP20 Пластик - это встраиваемая роторная панель управления для регулировки яркости светодиодных через радиоканал 2,4 ГГц. Подходит для систем освещения с питанием 12–24 В постоянного тока, особенно там, где нужна точная настройка уровня света без проводного контроля. Бренд Arlight предлагает эту модель как часть экосистемы умного освещения.

Назначение и область применения

Панель Rotary SMART-P3-DIM (12-24V, 2.4G) IP20 Пластик предназначена для удалённого управления яркостью одноцветных LED-источников света с использованием ШИМ-регулировки. Она работает как самостоятельный контроллер или в составе системы master/slave - то есть может управлять несколькими диммерами одновременно или реагировать на команды других устройств. Применяется в жилых интерьерах, гостиницах, офисах, торговых зонах и других местах, где требуется мягкая, бесступенчатая регулировка освещения без физического доступа к выключателю.

Технические характеристики

• Напряжение питания: 12–24 В постоянного тока (DC)
• Максимальная мощность: до 288 Вт (при 24 В) / 144 Вт (при 12 В)
• Номинальный ток: 24 А (совокупный)
• Количество каналов: 4 параллельных, каждый - до 3 А
• Частота связи: 2,4 ГГц (радиоканал)
• Степень защиты: IP20 - защищена от контакта с пальцами, но не от воды и пыли
• Габариты: 86×86×50 мм
• Цвет корпуса: белый
• Тип управления: поворотно-нажимная кнопка (роторный механизм)
• Способ установки: встраиваемый

Совместимость и монтаж

Панель Rotary SMART-P3-DIM (12-24V, 2.4G) IP20 Пластик совместима исключительно с диммерами серии SMART от Arlight. Для работы необходима пара “панель – диммер” - сама панель не переключает питание, она передаёт сигнал на диммер, который уже управляет нагрузкой. Монтаж выполняется в стеновые ниши глубиной не менее 50 мм. Отверстие для установки должно соответствовать габаритам 86×86 мм. Кабели подводятся снизу - панель имеет внутренние клеммы для подключения питания и сигнала к диммеру. Напряжение питания подаётся прямо на панель, а не на диммер - это важно при проектировании цепи.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и коммерческих электроустановок. Степень защиты IP20 позволяет использовать её только внутри помещений, вдали от влаги и пыли. Не предназначен для установки в сырых помещениях, на улице или в производственных условиях с высоким уровнем запыленности. Корпус выполнен из прочного пластика, устойчивого к механическому воздействию и перегреву при нормальных условиях эксплуатации.

Преимущества

• Роторный механизм обеспечивает плавную, интуитивную регулировку яркости - удобнее, чем клавишные кнопки
• Поддержка радиоканала 2,4 ГГц - позволяет устанавливать панель в любом месте комнаты, даже за декоративным покрытием
• Четыре независимых канала позволяют управлять четырьмя группами светильников одной панелью
• Функция master/slave даёт возможность создавать сложные сценарии: одна панель может управлять сразу несколькими диммерами
• Белый цвет корпуса легко сочетается со стандартными интерьерными решениями

Ограничения применения

• Не работает с RGB-или RGBW-системами - только с монохромными источниками света
• IP20 не допускает использование во влажных зонах (ванная, бассейн, кухонная мойка)
• Требуется обязательная совместимость с диммерами серии SMART; другие устройства не поддерживаются
• Максимальная нагрузка на один канал - 3 А (≈72 Вт при 24 В); превышение вызывает отказ или выход из строя
• Не поддерживает сетевые протоколы Wi-Fi, Zigbee или Bluetooth - только собственный радиоканал 2,4 ГГц

Примеры использования

• Зона отдыха в спальне: панель установленная возле кровати управляет ночным освещением через диммер за потолком
• Выставочный зал: четыре группы spotlight’ов управляются одной панелью с изменяемой яркостью для создания эффектов освещения
• Ресторан: панель в холле служит главным контроллером для всех световых сценариев вечернего времени
• Офис: вместо нескольких выключателей - одна компактная панель управляет подсветкой рабочих зон, коридора и окон

Практические советы

• Перед монтажом проверьте, что используемые LED-драйверы совместимы с ШИМ-управлением и работают в диапазоне 12–24 В
• Обязательно распределите нагрузку равномерно между четырьмя каналами - не нагружайте один более чем на 3 А
• При установке в многослойные стены учтите толщину отделочных материалов - они не должны мешать работе роторного механизма
• Для увеличения дальности действия радиосигнала избегайте металлических экранов и крупных объектов между панелью и диммером
• Если планируете несколько панелей в одном помещении - убедитесь, что каждая настроена на уникальный канал, чтобы избежать помех
• Панель Rotary SMART-P3-DIM (12-24V, 2.4G) IP20 Пластик требует минимального обслуживания - достаточно периодически протирать поверхность сухой тряпкой
