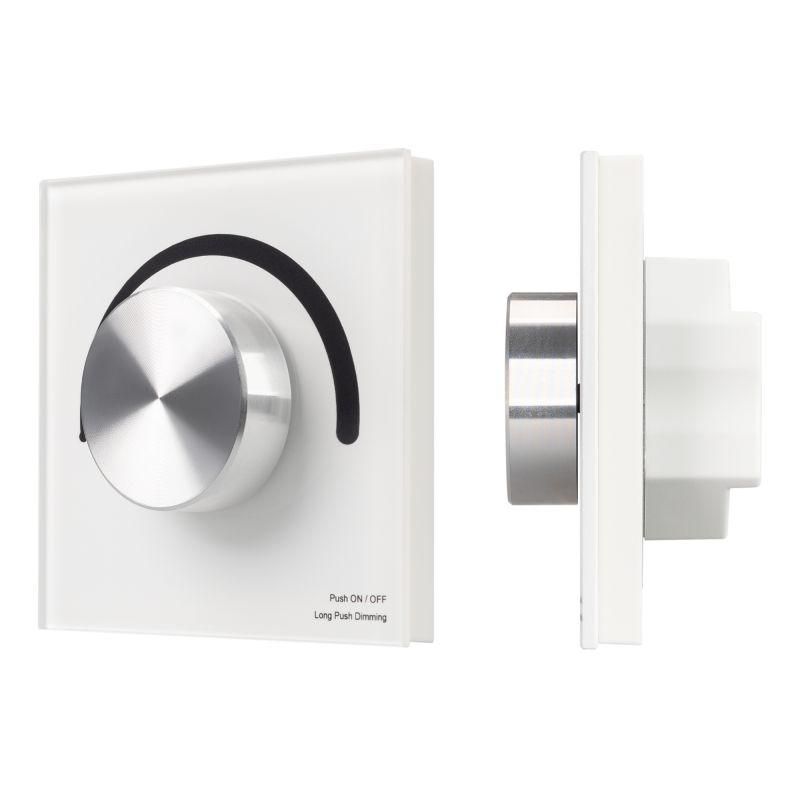

Панель роторная SMART-1-10V-301-31-DIM-IN White 24-48В 2.4G IP20 пластик INTELLIGENT ARLIGHT 036242

Панель роторная 24-48В 2.4G IP20 пластик SMART-1-10V-301-31-DIM-IN White - встраиваемое устройство управления освещением с радиочастотным управлением и аналоговым выходом 0–10 В. Подходит для точечного регулирования яркости светодиодных светильников в помещениях с использованием контроллеров и драйверов серии SMART.

Назначение и область применения

Панель роторная 24-48В 2.4G IP20 пластик SMART-1-10V-301-31-DIM-IN White предназначена для ручного управления уровнем яркости освещения. Она передаёт команды на драйверы и контроллеры через протокол 0/1-10 В, используя радиосвязь 2.4 ГГц. Применяется в офисах, жилых интерьерах, гостиницах и коммерческих помещениях, где требуется тихое, бесконтактное регулирование света без проводов к выключателю.

Технические характеристики

• Питание: постоянный ток 24–48 В
• Выходной сигнал: 0–10 В (аналоговый, совместим с большинством LED-драйверов)
• Радиочастота: 2.4 ГГц, режим master/slave, одна управляющая зона
• Материал корпуса: пластик, лицевая панель - закалённое стекло
• Степень защиты: IP20 (защита от прикосновений, не защищена от воды и пыли)
• Габариты: 86×86×48 мм (стандартный модульный размер для установки в стеновые коробки)
• Цвет: белый

Совместимость и монтаж

Панель роторная 24-48В 2.4G IP20 пластик SMART-1-10V-301-31-DIM-IN White работает с любыми драйверами и контроллерами, принимающими входной сигнал 0–10 В. Совместима с пультами и системами серии SMART от INTELLIGENT ARLIGHT. Для монтажа используется стандартная подрозетниковая коробка глубиной не менее 50 мм. Кабель питания подводится к задней части устройства - напряжение подаётся на клеммы L+ и L−. Сигнальные провода 0–10 В подключаются к выводам V+ и V−. Направление вращения ротора определяет увеличение или снижение яркости - поворот по часовой стрелке = увеличение яркости.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования. IP20 исключает применение во влажных зонах (ванная, кухня, бассейн) и на улице. Работает в температурном диапазоне, типичном для помещений (+5…+40 C). Электромагнитная совместимость обеспечивает стабильную работу в условиях бытовой радиошумовой среды.

Преимущества

• Отсутствие механических контактов - долгий срок службы роторного механизма
• Беспроводное управление через 2.4 ГГц - не требует прокладки сигнальных кабелей до места установки
• Аналоговый выход 0–10 В - универсальная совместимость с широким спектром драйверов
• Элегантный дизайн со стеклянной поверхностью - легко моется, не царапается
• Поддержка режима master/slave - позволяет использовать одну панель для контроля одной группы светильников без сложной настройки сети

Ограничения применения

• Не подходит для влажных и пыльных помещений из-за IP20
• Требует наличия совместимого драйвера с входом 0–10 В - не работает с PWM-драйверами или Zigbee/Bluetooth-системами без преобразователя
• Ограниченная дальность связи: эффективна в пределах одного помещения, без препятствий
• Не имеет функции сохранения уровня яркости после отключения питания - при включении возвращается к минимальному значению

Примеры использования

• Регулировка яркости в спальне через панель на стене рядом с кроватью
• Управление подсветкой потолка в холле отеля
• Настройка освещения в кабинете с использованием драйвера SMART-LED-DRIVER-10V
• Интеграция в систему “умный дом” с центральным контроллером, поддерживающим 0–10 В

Практические советы

• Перед монтажом проверьте, что ваш драйвер принимает именно 0–10 В, а не 1–10 В - некоторые модели имеют другой порог активации
• При установке в деревянную или гипсокартонную перегородку убедитесь, что подрозетник жестко зафиксирован - вибрация ротора может вызвать шум
• Для работы в многоканальных системах используйте одинаковые версии прошивки всех компонентов серии SMART
• Не подключайте питание выше 48 В - риск повреждения внутренней схемы
• Чистите стеклянную поверхность мягкой тканью без абразивов - чтобы не появлялись царапины
