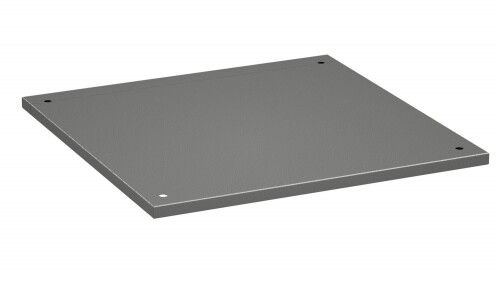

Панель верхняя для сброса давления Ш=800 Г=800 | R5KTPR88 DKC ДКС

Панель верхняя для сброса давления Ш800 Г800 от бренда DKC (ДКС), артикул r5ktpr88, предназначена для безопасного рассеивания избыточного давления внутри силового шкафа при аварийных ситуациях, таких как внутренние дуговые замыкания. Эта панель устанавливается вместо стандартной глухой крышки и обеспечивает направленный выход энергии, снижая риск травм для персонала.

Назначение и область применения

Панель верхняя для сброса давления Ш800 Г800 используется в силовых распределительных шкафах для защиты людей от воздействия ударной волны при возникновении внутренней дуги. Она применяется там, где есть высокий ток короткого замыкания - например, в промышленных щитах на производствах, в системах автоматизации, на объектах с мощными двигателями или преобразователями частоты.

Технические характеристики

• Тип изделия: Панель верхняя для сброса давления
• Габариты: ширина 800 мм, глубина 800 мм
• Материал: металлический корпус с элементом сброса давления
• Установка: взамен стандартной глухой верхней панели
• Совместима со шкафами серии RAM power от DKC (ДКС)

Совместимость и монтаж

Панель верхняя для сброса давления Ш800 Г800 устанавливается вместо обычной глухой крышки на шкафы шириной и глубиной 800 мм. Монтаж выполняется с помощью болтовых креплений, аналогичных тем, что используются для стандартной панели. Перед установкой необходимо полностью отключить питание шкафа и соблюсти требования безопасности при работе с оборудованием под напряжением. Убедитесь, что шкаф соответствует сериям RAM power от DKC (ДКС) - другие модели могут иметь отличную систему крепления.

Преимущества

• Обеспечивает контролируемый сброс энергии дуги через верхнюю поверхность, минимизируя повреждения стенок шкафа
• Защищает персонал от поражения ударной волной и выбросом горячих газов
• Не требует модификации основной конструкции шкафа - замена происходит без сварки или доработок
• Интегрирована в серию RAM power, что гарантирует совместимость с другими компонентами DKC (ДКС)

Ограничения применения

• Не предназначена для использования вне шкафов серии RAM power с размерами 800×800 мм
• Не защищает от внешних механических повреждений или попадания воды - не является герметичным элементом
• Не рекомендуется применять в условиях постоянной вибрации или повышенной запылённости без дополнительной защиты
• После срабатывания панель подлежит обязательной замене - восстановлению не подлежит

Примеры использования

• Шкафы управления насосными станциями на водоканалах
• Распределительные пункты на заводах с частотными преобразователями
• Щиты питания конвейерных линий в пищевой и химической промышленности
• Агрегаты с высокими токами КЗ - например, в цехах с большими электродвигателями

Практические советы

• Перед установкой проверьте соответствие размеров шкафа - 800×800 мм - точные значения важны для правильного функционирования системы сброса
• Не используйте эту панель в качестве декоративной или защитной крышки - она работает только при аварийном срабатывании
• После каждого срабатывания проведите осмотр шкафа: проверьте целостность других элементов, состояние кабелей и заземления
• Храните запасные панели верхние для сброса давления Ш800 Г800 в сухом месте - даже неповреждённая панель теряет надёжность при длительном контакте с влагой
• При проектировании шкафа учитывайте свободное пространство над ним - при срабатывании панель открывается вверх, и требуется минимальный зазор не менее 300 мм
