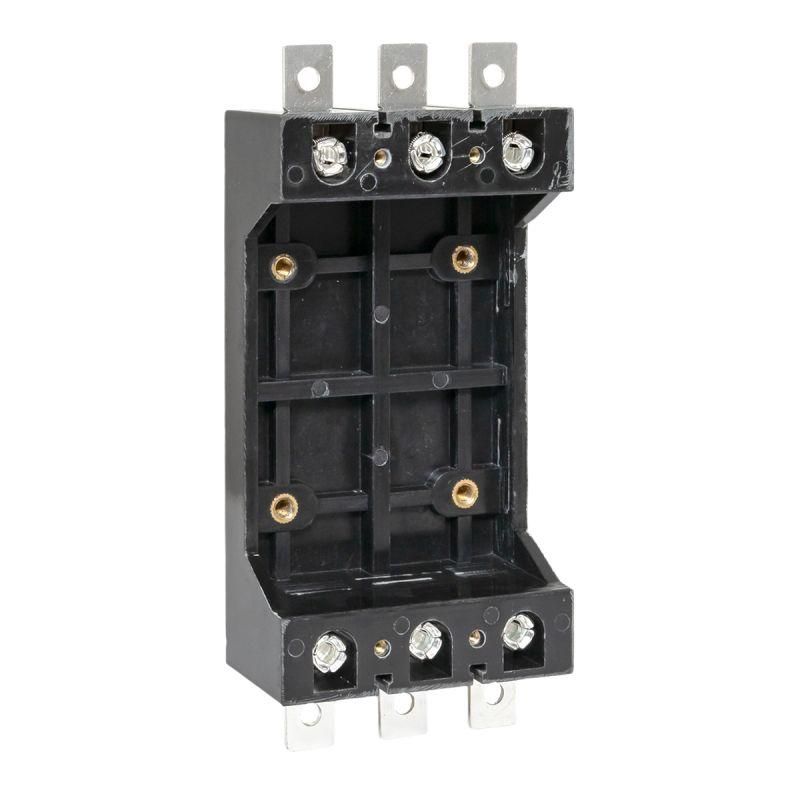

Панель втычная для ВА-99М 63 переднего присоединения | mccb99m-63-pin-3f EKF

Панель втычная для автоматического выключателя ВА-99М 63 переднего присоединения EKF позволяет легко перевести стационарный автоматический выключатель в втычное исполнение, обеспечивая быстрый доступ для обслуживания и замены без отключения всей цепи. Артикул mccb99m-63-pin-3f подходит для установки в щитах управления и распределительных устройствах.

Назначение и область применения

Панель втычная для автоматического выключателя ВА-99М 63 переднего присоединения EKF используется для модернизации стационарных автоматических выключателей серии ВА-99М. Она преобразует их в выключатели втычного типа - то есть такие, которые можно извлекать и устанавливать без демонтажа проводов. Это особенно удобно при частой замене аппаратов, плановом обслуживании или аварийном ремонте. Применяется в главных распределительных щитах, вводно-распределительных устройствах (ВРУ), щитах управления и других местах, где требуется надёжная и оперативная коммутация.

Технические характеристики

• Поддерживает автоматические выключатели ВА-99М номиналом до 63 А
• Переднее присоединение - контакты и клеммы расположены спереди, что упрощает подключение и осмотр
• Стационарная конструкция - панель жестко крепится к шасси щита, а выключатель вставляется в неё
• Трёхфазное исполнение - совместима с трёхполюсными автоматами ВА-99М
• Не содержит собственных защитных функций - работает как механический переходник между выключателем и силовой сетью

Совместимость и монтаж

Панель втычная для автоматического выключателя ВА-99М 63 переднего присоединения EKF совместима исключительно с автоматами серии ВА-99М, имеющими стационарное исполнение. Для установки:

• Закрепите панель на металлическом основании щита с помощью болтов или крепёжных защёлок (по проекту)
• Подключите входные и выходные кабели к контактным зажимам панели - они уже предварительно соединены с силовыми шинами внутри
• Вставьте автомат ВА-99М 63 в панель до фиксации - он должен плотно сесть на контакты
• Проверьте надёжность контакта: при правильной установке выключатель не болтается, рычаг переключения движется свободно

Обязательно отключите питание перед монтажом. Напряжение работы - до 415 В переменного тока, частота 50–60 Гц.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2, так как является частью системы, включающей сертифицированный автомат ВА-99М. Сама панель не имеет отдельной сертификации, но её использование не снижает уровень защиты всего аппарата, если установлено правильно. Материал корпуса - самозатухающий термопластик, устойчивый к нагреву и механическим воздействиям.

Преимущества

• Ускоряет замену автомата - не требует отсоединения проводов
• Снижает риск ошибок при подключении - контакты уже точно выведены
• Экономит время на техобслуживание - ремонт можно выполнять без остановки всего щита
• Имеет чёткую фиксацию - автомат не выпадает случайно даже при вибрации
• Сохраняет степень защиты IP20, как у оригинального выключателя

Ограничения применения

• Не подходит для однополюсных или двухполюсных автоматов - только для трёхполюсных ВА-99М 63
• Не применяется с другими сериями выключателей - например, с ВА-51, ВА-88 или аналогами от других брендов
• Не рассчитана на работу вне закрытых щитов - не имеет внешней защиты от пыли и влаги
• Не допускается использовать в качестве самостоятельного коммутационного аппарата - только как адаптер
• Не рекомендовано применение в условиях постоянной вибрации выше нормы - возможна потеря контакта

Примеры использования

• Главный ввод в промышленном цехе - чтобы менять автоматы без остановки производства
• Щит управления насосной станцией - для быстрой замены выключателя после срабатывания защиты
• Распределительный щит торгового центра - когда нужен минимум простоев при профилактике
• Автомобильные сервисы и мастерские - там часто меняют оборудование, и скорость важна

Практические советы

• Перед покупкой проверьте модель вашего автомата - он должен быть именно ВА-99М 63, а не другой вариант
• При монтаже следите, чтобы все три фазы вошли в свои гнёзда - один неверно вставленный контакт может вызвать КЗ
• Не используйте панель с автоматами, у которых изменённая форма корпуса - даже небольшое отличие может помешать фиксации
• Регулярно проверяйте состояние контактов панели - окисление или перегрев снижают срок службы
• Храните запасную панель mccb99m-63-pin-3f - она может потребоваться внезапно, а доставка займёт несколько дней
