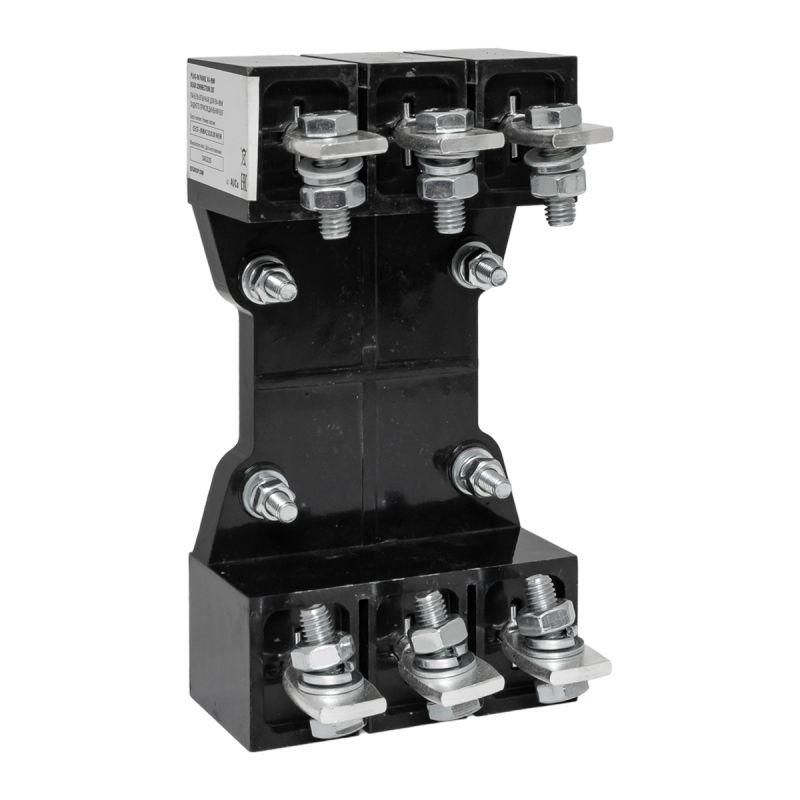

Панель втычная для ВА-99М 100 заднего присоединения | mccb99m-100-pin-3r EKF

Панель втычная для автоматического выключателя ВА-99М 100 с задним присоединением от EKF позволяет легко перевести стационарный автоматический выключатель ВА-99М в втычное исполнение, обеспечивая быстрый доступ и замену без демонтирования проводов. Артикул mccb99m-100-pin-3r подойдёт для установки в распределительных щитах промышленных объектов.

Назначение и область применения

Панель втычная для автоматического выключателя ВА-99М 100 с задним присоединением используется для модификации стационарных автоматических выключателей серии ВА-99М в выкатной или втычной вариант. Это необходимо там, где требуется частая замена аппарата, обслуживание без отключения всей цепи или повышение удобства эксплуатации. Применяется в главных распределительных щитах, вводно-распределительных устройствах (ВРУ), щитах управления и других местах, где важна надёжность и скорость сервисного вмешательства.

Технические характеристики

• Поддерживает автоматические выключатели ВА-99М номиналом до 100 А
• Заднее присоединение - провода подключаются с тыльной стороны панели, что упрощает организацию шинопроводов и снижает перегрузку передней части щита
• Фиксация на DIN-рейке - совместима со стандартными рейками шириной 35 мм
• Трёхфазная версия - три фазы + земля, соответствует схеме 3P+PE
• Изготовлена из самозатухающего термопластика - устойчив к нагреву и механическим воздействиям

Совместимость и монтаж

Панель втычная для автоматического выключателя ВА-99М 100 с задним присоединением совместима исключительно с аппаратами серии ВА-99М, имеющими стационарное исполнение. Для монтажа:

• Установите панель на DIN-рейку в щите
• Подсоедините входящие силовые кабели к контактным болтам сзади - используйте момент затяжки, указанный в документации ВА-99М
• Вставьте автомат ВА-99М в панель до характерного щелчка - контакты должны плотно зацепить внутренние клеммы
• Не допускается принудительное усилие при введении автомата - проверьте правильную ориентацию

Обязательно соблюдайте свободный доступ к лицевой стороне для оперативного отключения и осмотра.

Безопасность и стандарты

Панель выполнена в соответствии с требованиями ГОСТ Р МЭК 60947-2 и ГОСТ Р 50030.2, обеспечивающих безопасность коммутационных устройств. Конструкция предотвращает случайное прикосновение к токоведущим элементам при установленном автомате. Наличие защиты IP20 гарантирует защиту от прикосновений пальцами и мелкими предметами, но не рассчитана на работу во влажных средах или открытых помещениях без корпуса.

Преимущества

• Ускоряет замену выключателя - не требует отключения питания всей системы, достаточно вытащить аварийный аппарат
• Сохраняет целостность проводки - кабели остаются подключенными к панели, даже когда автомат извлечён
• Снижает время простоев оборудования - ремонт или профилактика выполняются за считанные минуты
• Стандартная форма - легко интегрируется в существующие щиты без доработки конструкций

Ограничения применения

• Не для автоматов другой серии - например, ВА-98, ВА-99N или другие бренда
• Не рекомендовано использование вне закрытых щитов - панель не имеет внешней степени защиты выше IP20
• Не подходит для высоких температур окружающей среды свыше +40 C без дополнительного охлаждения
• Не применяется в системах с импульсными нагрузками или частотными преобразователями без согласования с заводом-изготовителем

Примеры использования

• Главный ввод в промышленном цехе - чтобы менять автоматы при КЗ без остановки всего производства
• Щит управления насосной станцией - возможность быстрой замены выключателя после отказа
• Распределительный щит жилого комплекса - для упрощения планового техобслуживания
• Линии с постоянной нагрузкой, где необходима периодическая поверка автоматов

Практические советы

• Перед установкой проверьте соответствие номинала автомата ВА-99М и панели - максимальный ток 100 А
• Используйте метки на кабелях - так будет легче определить фазы при последующем ремонте
• Не забудьте закрутить все контактные болты с нужным моментом - слабые соединения вызывают перегрев
• Проверяйте наличие заземления через контакт на раме панели - он должен быть надёжно связан с PE-шиной
• При сборке щита оставляйте минимум 10 см свободного места спереди - для комфортного извлечения автомата
