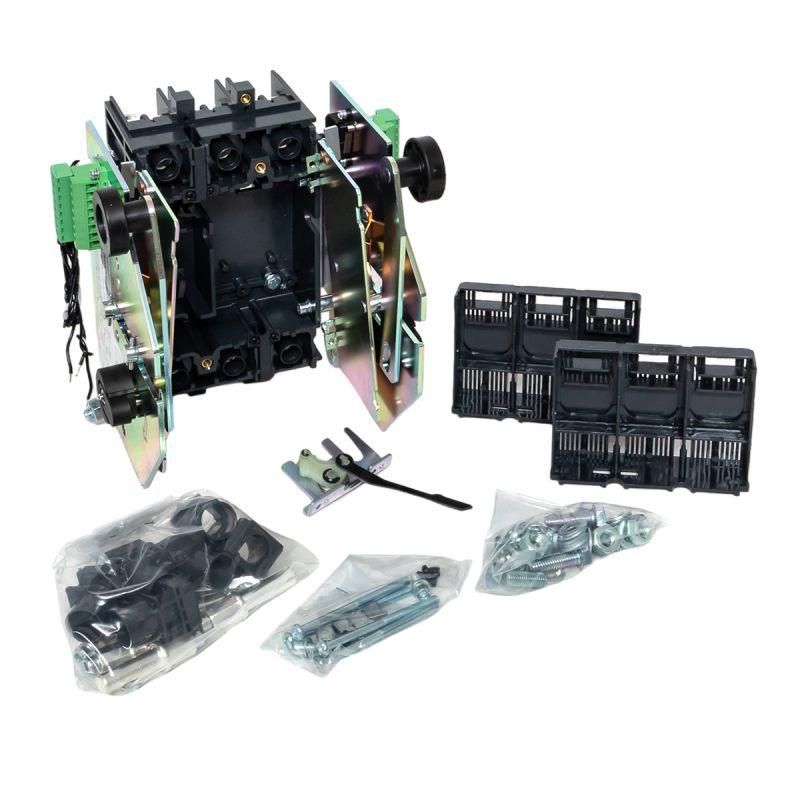

Панель выкатная для ВА-99C 100-250 заднего присоединения EKF - mccb99c-250-dod-3r

Панель выкатная для ВА-99C 100-250 заднего присоединения от EKF позволяет легко перевести стационарный автоматический выключатель ВА-99C в выкатной режим, обеспечивая безопасную замену и обслуживание без отключения всей системы. Артикул mccb99c-250-dod-3r подходит для установки в распределительных щитах средней и большой мощности.

Назначение и область применения

Панель выкатная для ВА-99C 100-250 заднего присоединения используется для модернизации стационарных автоматических выключателей серии ВА-99C, делая их выкатными. Это необходимо там, где требуется частая замена или техобслуживание выключателя без демонтажа проводов и отключения питания всего щита. Применяется в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), щитах управления и других местах, где важна надёжность и доступность оборудования.

Технические характеристики

• Поддерживает выключатели ВА-99C с номинальным током до 250 А
• Заднее присоединение - провода подключаются с тыльной стороны панели
• Изготовлена из металла - обеспечивает механическую прочность и экранирование
• Работает в сетях переменного тока напряжением до 415 В (соответствует классу 100–250 В, указанному в названии)
• Не содержит собственных коммутирующих элементов - является лишь несущей конструкцией для ВА-99C

Совместимость и монтаж

Панель совместима исключительно с автоматическими выключателями серии ВА-99C. Для установки выключатель вставляется в панель с передней стороны до фиксации. Провода подсоединяются к клеммам на задней стенке панели - после этого панель устанавливается в шкаф. Монтаж требует свободного доступа сзади щита. Крепление панели осуществляется болтами через отверстия в её раме. Обязательно проверьте соответствие габаритов ВА-99C и панели перед установкой - несовместимые модели не зафиксируются правильно.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50030.3, регламентирующим безопасность низковольтных аппаратов. Конструкция предотвращает случайное прикосновение к токоведущим частям при закрытом положении. Напряжение 100–250 В указывает на рабочий диапазон, однако максимальное напряжение изоляции - до 415 В, что допускает использование в трёхфазных системах 400 В.

Преимущества

• Обеспечивает быстрый доступ к выключателю для замены или диагностики
• Сохраняет целостность проводки - не нужно переподключать кабели при замене ВА-99C
• Металлическая конструкция повышает долговечность и снижает риск деформации
• Уменьшает время простоев при плановом обслуживании

Ограничения применения

• Не работает с другими сериями выключателей - только с ВА-99C
• Требует наличия заднего доступа к щиту для подключения проводов
• Не имеет встроенной защиты от перегрузок - функции обеспечиваются самим ВА-99C
• Не предназначена для наружной установки - применяется только внутри закрытых щитов

Примеры использования

• Замена автомата в ГРЩ предприятия без остановки производства
• Обслуживание ВРУ в жилом комплексе во время работы системы
• Монтаж в щите управления насосной станцией, где требуется частая проверка защиты
• Энергообъекты с высокой нагрузкой, где важно минимизировать время ремонта

Практические советы

• Перед заказом убедитесь, что ваш ВА-99C - именно стационарное исполнение, а не втычное
• Проверьте посадочные размеры: панель рассчитана на конкретные габариты ВА-99C, отличия в размерах недопустимы
• При монтаже используйте изолированные инструменты - даже при отключенном питании возможна индукция
• Не забудьте про заземление корпуса панели - он должен быть соединён с шиной PE щита
• Для удобства обслуживания рекомендуется пометить панель и выключатель бирками - особенно в многоканальных щитах
