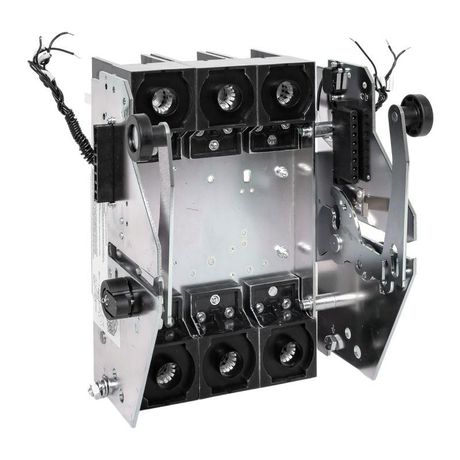

Панель выкатная для ВА-99М 630 заднего присоединения |mccb99m-630-dod-3r|EKF

Панель выкатная для ВА-99М 630 заднего присоединения от EKF позволяет легко заменить стационарный автоматический выключатель на выкатной вариант, обеспечивая безопасную и быстрый доступ к оборудованию без отключения всей системы. Артикул mccb99m-630-dod-3r подходит для установки в распределительных щитах средней и большой мощности.

Назначение и область применения

Панель выкатная для ВА-99М 630 заднего присоединения используется для модернизации автоматических выключателей серии ВА-99М со стационарным исполнением в выкатные. Это даёт возможность проводить обслуживание, замену или диагностику выключателя без отключения питания всего щита. Применяется в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), щитах управления и других местах, где требуется высокая надёжность и удобство сервисного обслуживания.

Технические характеристики

• Тип изделия: панель выкатная
• Количество полюсов: 3
• Номинальный ток: 570 А
• Тип присоединения: заднее (кабельные или шинные выводы с тыльной стороны панели)
• Совместима с автоматическими выключателями ВА-99М номиналом до 630 А

Совместимость и монтаж

Панель выкатная для ВА-99М 630 заднего присоединения устанавливается в шкаф или щит с учётом габаритов выключателя ВА-99М. Монтаж выполняется через задние клеммы - кабели или шины подключаются сзади, что снижает нагрузку на переднюю часть щита и упрощает организацию проводки. Для правильной работы необходимо соблюдать посадочные размеры, указанные в документации на ВА-99М. Панель фиксируется болтами к раме щита; выдвижной механизм требует свободного пространства спереди для полного выдвижения (не менее 800 мм).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для аппаратов низкого напряжения. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой двери щита. Выкатной механизм имеет механическую блокировку, предотвращающую операции под нагрузкой.

Преимущества

• Обеспечивает безопасную замену выключателя без отключения питания всей сети
• Заднее присоединение освобождает место в передней части щита для других элементов
• Увеличивает срок службы оборудования за счёт возможности регулярного техобслуживания без демонтажа
• Поддерживает работу в условиях повышенной нагрузки благодаря номинальному току 570 А

Ограничения применения

• Не совместима с другими сериями автоматических выключателей - только с ВА-99М
• Требует наличия достаточного пространства для выдвижения механизма (минимальный зазор спереди)
• Не предназначена для установки во взрывоопасных зонах или на открытых площадках без защиты корпуса
• Не рекомендуется использовать при температуре ниже -25 C и выше +40 C без дополнительного обогрева/охлаждения

Примеры использования

• Главный ввод в промышленном цехе - замена выключателя без остановки производства
• ВРУ жилого комплекса - быстрая замена автомата при аварии
• Щит управления насосной станцией - плановое техобслуживание без отключения всех потребителей

Практические советы

• Перед установкой проверьте соответствие номинала ВА-99М (до 630 А) и тока нагрузки - панель рассчитана на 570 А, поэтому запас по току должен составлять минимум 10%
• При монтаже используйте изолирующие прокладки между панелью и металлическим корпусом щита, чтобы избежать паразитных контуров
• После установки протестируйте ход выкатного механизма - он должен двигаться плавно, без заеданий
• Регулярно смазывайте направляющие механизма специальной термостойкой смазкой (например, на основе лития) каждые 6–12 месяцев
• Не допускайте попадания пыли и влаги внутрь механизма - при необходимости используйте герметичные крышки или дополнительную защиту IP54+
