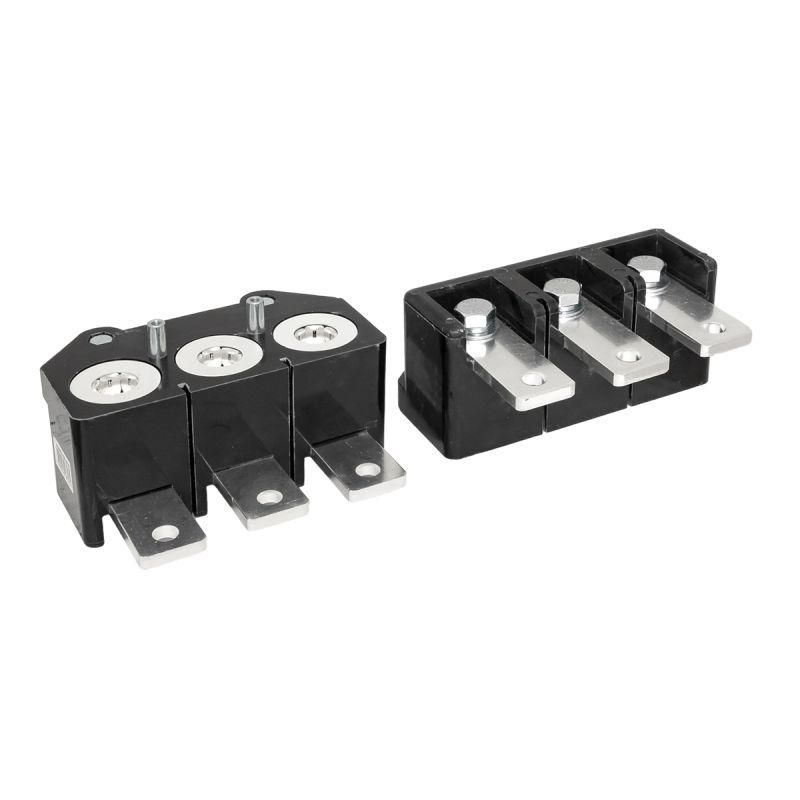

Панель втычная для ВА-99М 630 переднего присоединения |mccb99m-630-pin-3f|EKF

Панель втычная для автоматического выключателя ВА-99М 630 переднего присоединения от EKF позволяет легко перевести стационарный автоматический выключатель ВА-99М в втычное исполнение, обеспечивая быстрый доступ и замену без демонтажа проводов. Артикул mccb99m-630-pin-3f подходит для установки в распределительных щитах средней и большой мощности.

Назначение и область применения

Панель втычная для автоматического выключателя ВА-99М 630 переднего присоединения используется для модернизации стационарных автоматических выключателей серии ВА-99М - перевод их в втычной или выкатной тип исполнения. Это даёт возможность быстро извлекать выключатель из щита для обслуживания, ремонта или замены, не отключая всю цепь. Применяется в главных распределительных щитах (ГРЩ), вводно-распределительных устройствах (ВРУ), щитах управления и других местах, где требуется высокая надёжность и удобство сервисного обслуживания.

Технические характеристики

• Тип изделия: панель втычная
• Количество полюсов: 3
• Номинальный ток: 570 А
• Совместима с автоматическими выключателями ВА-99М 630 А стационарного исполнения
• Переднее присоединение - контакты расположены спереди, что упрощает подключение шин и кабелей

Совместимость и монтаж

Панель втычная для автоматического выключателя ВА-99М 630 переднего присоединения совместима исключительно с выключателями серии ВА-99М 630 А. Для установки необходимо:

• Закрепить панель на DIN-рейке или жестком основании внутри щита
• Подключить входные и выходные шины к контактам панели - они рассчитаны на переднее присоединение
• Вставить в панель автоматический выключатель ВА-99М до фиксации механического защёлкивающего механизма
• Не допускать перекоса при вставке - это снижает риск повреждения контактов

При монтаже важно соблюдать зазоры между панелью и другими элементами - рекомендуется минимум 50 мм сбоку и сверху для теплоотвода и доступа.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для коммутационных аппаратов. Конструкция обеспечивает безопасную работу при номинальном напряжении до 690 В переменного тока. Материалы корпуса - самозатухающие термопласты, устойчивые к возгоранию. Наличие защитных крышек и изоляционных барьеров предотвращает случайное прикосновение к токоведущим частям при установленном выключателе.

Преимущества

• Обеспечивает быструю замену автомата - не требует отключения всей системы
• Сохраняет все функции защиты оригинального ВА-99М
• Изготовлена из прочных материалов, устойчивых к вибрациям и перегрузкам
• Уменьшает время простоев при техобслуживании
• Совместима со стандартными щитами и шинопроводами

Ограничения применения

• Не применяется с выключателями других серий - только с ВА-99М 630 А
• Не предназначена для работы вне помещений - не имеет IP-защиты выше IP20
• Не подходит для постоянного перемещения - панель стационарна, только выключатель выкатывается
• Максимальная температура окружающей среды +40 C; при более высоких значениях возможна потеря номинальной нагрузки

Примеры использования

• Главный ввод в промышленном цехе - позволяет менять автомат без остановки всего производства
• Щит управления насосной станцией - ускоряет ремонт при аварии
• Распределительный щит торгового центра - обеспечивает бесперебойное питание при плановой замене оборудования

Практические советы

• Перед установкой проверьте соответствие номинала выключателя - ВА-99М 630 А, а не другого класса
• При подключении шин используйте медные гребёнки с правильным сечением - не менее 185 мм2 для 570 А
• Не затягивайте болты слишком сильно - это может деформировать контактные площадки
• Регулярно осматривайте контакты панели на наличие нагрева или окисления - особенно после длительной нагрузки
• При использовании в условиях повышенной запылённости - регулярно очищайте панель от пыли, чтобы сохранить изоляцию
