Панель выкатная для ВА-99C 400-630 переднего присоединения |mccb99c-630-dod-3f|EKF

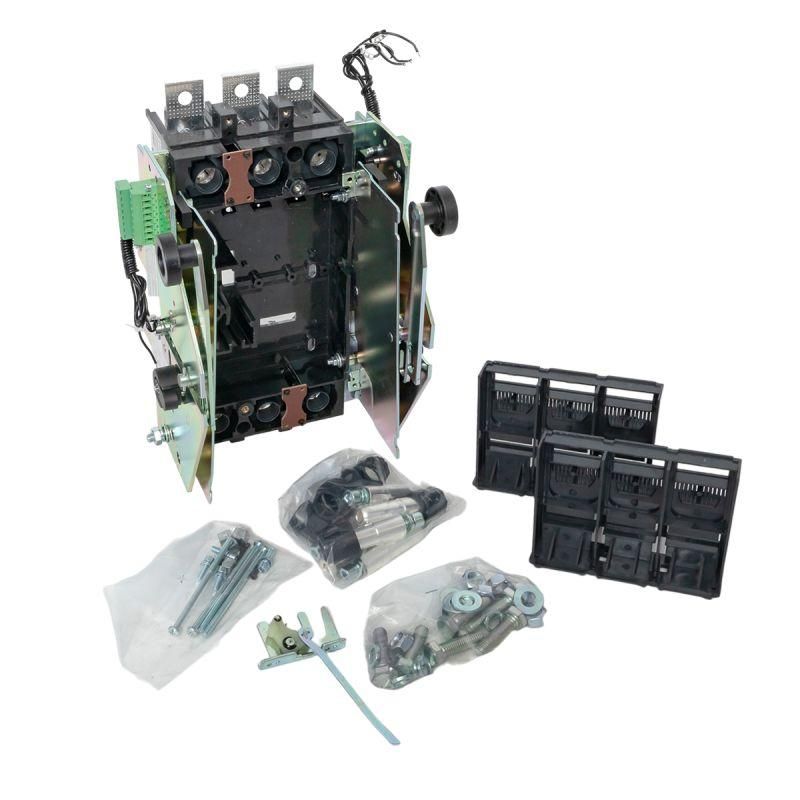

Панель выкатная для автоматического выключателя ВА-99C 400-630 переднего присоединения от EKF позволяет легко заменить стационарный автомат на выкатной вариант без перепроектирования шкафа. Артикул mccb99c-630-dod-3f подходит для систем, где требуется быстрый доступ к оборудованию - например, в ВРУ или ГРЩ.

Назначение и область применения

Панель выкатная для автоматического выключателя ВА-99C 400-630 переднего присоединения используется для модернизации стационарных автоматов серии ВА-99C в выкатные блоки. Это даёт возможность проводить обслуживание, замену или диагностику выключателя без отключения всего щита. Применяется в главных распределительных щитах, вводно-распределительных устройствах, щитах управления и других местах, где важна безопасность и скорость сервисного вмешательства.

Технические характеристики

• Тип изделия: панель выкатная
• Количество полюсов: 3
• Номинальный ток: 570 А
• Поддерживает автоматические выключатели ВА-99C с номиналом 400–630 А
• Переднее присоединение - кабели подключаются спереди, что упрощает монтаж в плотных шкафах

Совместимость и монтаж

Панель совместима исключительно с автоматическими выключателями серии ВА-99C. Для установки необходимо:

• Вынуть старый стационарный выключатель из шкафа
• Закрепить панель на направляющих внутри щита
• Вставить в неё выключатель ВА-99C нужного номинала (400–630 А)
• Подключить фазные и нулевые провода к передним клеммам панели

Посадочные размеры соответствуют габаритам ВА-99C. Крепление осуществляется через стандартные отверстия на корпусе выключателя. Напряжение питания до 690 В переменного тока - проверьте соответствие вашей сети.

Преимущества

• Не требует изменения конструкции шкафа - можно модернизировать существующий щит
• Обеспечивает безопасную замену автомата без отключения всей системы
• Переднее присоединение снижает нагрузку на заднюю часть шкафа, удобно при ограниченном пространстве
• Механизм выдвижения надёжный, рассчитан на многократные циклы

Ограничения применения

• Не работает с другими сериями автоматов - только ВА-99C
• Не предназначена для работы вне помещений - не имеет защиты IP выше IP20
• Максимальный ток 570 А - нельзя использовать с выключателями выше 630 А
• Требует наличия свободного места для полного выдвижения - минимум 800 мм глубины шкафа

Примеры использования

• Главный распределительный щит промышленного цеха - замена автомата во время планового ремонта без остановки производства
• Вводно-распределительное устройство жилого комплекса - быстрая замена при аварии ночью
• Щит управления насосной станцией - регулярная профилактика без демонтажа кабелей

Практические советы

• Перед установкой убедитесь, что выключатель ВА-99C имеет ту же номинальную мощность, что и панель - 400–630 А
• Измерьте глубину шкафа: панель должна полностью выдвигаться без препятствий
• При подключении используйте кабели с подходящим сечением - для 570 А рекомендовано сечение не менее 150 мм2
• Проверьте заземление панели - она должна быть надёжно соединена с шиной PE
• Не применяйте панель в условиях повышенной влажности или запылённости - она не защищена от внешних воздействий
