Панель втычная для ВА-99М 63 заднего присоединения | mccb99m-63-pin-3r EKF

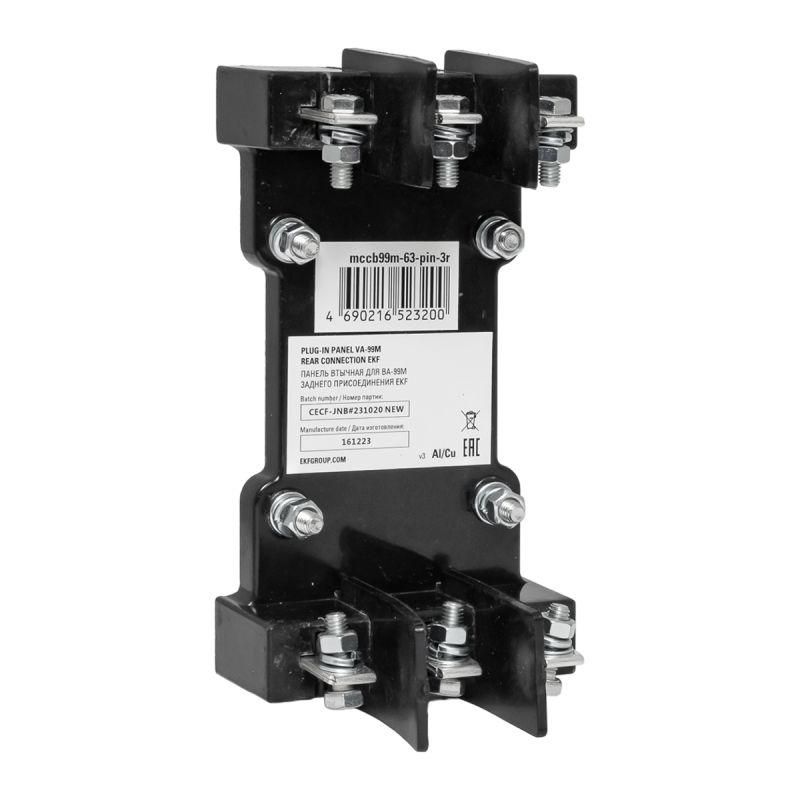

Панель втычная для автоматического выключателя ВА-99М 63 с задним присоединением EKF позволяет легко заменить стационарный автомат на втычной вариант без переподключения проводов. Это решение особенно удобно при обслуживании и ремонте в распределительных щитах, где важна скорость и безопасность работ.

Назначение и область применения

Панель втычная для автоматического выключателя ВА-99М 63 с задним присоединением EKF используется для перевода автомата ВА-99М из стационарного исполнения в втычное. Это даёт возможность быстрого отключения и замены выключателя без демонтажа проводов. Применяется в главных распределительных щитах, вводно-распределительных устройствах (ВРУ), щитах управления и других местах, где требуется частый доступ к аппарату защиты.

Технические характеристики

• Номинальный ток: 63 А - поддерживает нагрузки до этого значения, соответствует классическим автоматам ВА-99М
• Количество полюсов: 3 - рассчитана на трёхфазную сеть
• Тип присоединения: заднее - провода подключаются с тыльной стороны панели, что упрощает сборку шкафа
• Тип установки: стационарная - фиксируется внутри распределительного щита, не требует внешнего корпуса

Совместимость и монтаж

Панель совместима исключительно с автоматическими выключателями серии ВА-99М 63 А. Подключение осуществляется через задние клеммы - провода заводятся сзади, затем автомат вставляется в панель до защёлкивания. Монтаж выполняется в щите с достаточным свободным пространством для доступа к тыльной стороне. Для надёжного контакта важно соблюдать момент затяжки клемм согласно инструкции ВА-99М.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2, которые регламентируют безопасность коммутационных устройств. Конструкция обеспечивает механическую блокировку при попытке отключения под нагрузкой, предотвращая дуговые повреждения.

Преимущества

• Замена автомата занимает минуты - не нужно отсоединять и заново подключать провода
• Снижение риска ошибок при подключении - все соединения остаются на месте
• Поддержка высоких токов (до 63 А) - подходит для мощных потребителей
• Стандартная форма и габариты - легко интегрируется в существующие щиты

Ограничения применения

• Не работает с другими сериями автоматов - только с ВА-99М 63 А
• Требует наличия места сзади щита для подключения проводов - не подходит для герметичных или стеновых шкафов без доступа сзади
• Не предназначен для использования вне закрытых распределительных устройств - не имеет собственной степени защиты IP

Примеры использования

• Главный ввод в промышленном цехе - быстрая замена автомата при аварии
• Щит управления насосной станцией - периодическое техобслуживание без остановки всей системы
• Энергоустановки с высокой нагрузкой - где необходима надёжная и оперативная замена аппарата защиты

Практические советы

• Перед установкой проверьте, чтобы автомат ВА-99М был именно 63 А - другие номиналы не подходят
• Обязательно используйте защитные средства при работе под напряжением - даже при отключенном автомате возможна опасность на входных клеммах
• При монтаже следите за тем, чтобы провода не пережимались и не касались движущихся частей панели
• Для удобства обслуживания рекомендуется помечать каждую панель - так проще найти нужный автомат в многолинейном щите
