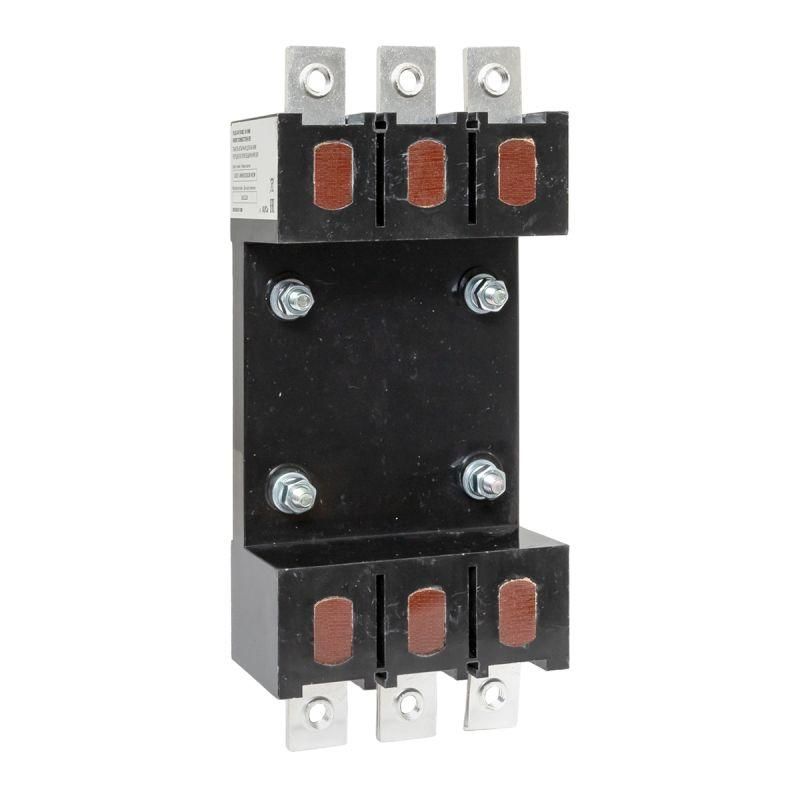

Панель втычная для ВА-99М 100 переднего присоединения | mccb99m-100-pin-3f EKF

Панель втычная для автоматического выключателя ВА99М 100 переднего присоединения EKF позволяет легко перевести стационарный автоматический выключатель ВА-99М в втычное исполнение, обеспечивая быстрый доступ для обслуживания и замены без демонтажа проводов. Артикул mccb99m-100-pin-3f подходит для установки в щитах управления и распределительных устройствах.

Назначение и область применения

Панель втычная для автоматического выключателя ВА99М 100 переднего присоединения EKF используется для модернизации стационарных автоматических выключателей серии ВА-99М, переводя их в втычной или выкатной тип исполнения. Это необходимо там, где требуется частая замена аппарата, диагностика или плановое обслуживание - например, в главных распределительных щитах, вводно-распределительных устройствах (ВРУ) и щитах управления. Применяется в промышленных объектах, на производствах, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Поддерживает автоматические выключатели серии ВА-99М номиналом до 100 А
• Переднее присоединение - контакты выходят спереди, что упрощает подключение к шинам и кабелям
• Стационарная конструкция - фиксируется в щите, не перемещается при извлечении автомата
• Изготовлена из самозатухающего поликарбоната - устойчива к перегреву и механическим повреждениям
• Не содержит собственных коммутирующих элементов - служит исключительно как переходник между выключателем и силовой цепью

Совместимость и монтаж

Панель совместима только с автоматическими выключателями ВА-99М, имеющими стационарное исполнение. Для установки:

• Выключатель ВА-99М снимают с места крепления в щите
• Панель закрепляют в щите болтами через предусмотренные отверстия
• Автомат вставляется в панель до щелчка - контактная группа соединяется автоматически
• Провода подключаются к передним зажимам панели - не требуют отключения всей системы

Посадочная глубина соответствует габаритам ВА-99М. Перед монтажом проверьте соответствие типа автомата (трёхполюсный, четырёхполюсный) - артикул mccb99m-100-pin-3f рассчитан на трёхфазную версию.

Преимущества

• Замена автомата занимает менее 5 минут - не нужно отсоединять провода
• Снижает риск ошибок при подключении - контакты защищены внутри панели
• Обеспечивает безопасность при работе - можно менять аппарат при отключенном питании, не нарушая целостность цепи
• Экономит время на техобслуживание - особенно важно в системах с высокой нагрузкой

Ограничения применения

• Не применяется с другими сериями автоматов - только ВА-99М
• Не подходит для установки в условиях постоянного воздействия воды или агрессивных сред - не имеет защиты выше IP40
• Не предназначен для работы в качестве основного коммутационного аппарата - только как адаптер
• Не рекомендовано использовать в сетях с переменным током выше 690 В

Примеры использования

• Замена автомата в ВРУ торгового центра после аварийного отключения
• Обслуживание распределительного щита на заводе с несколькими линиями питания
• Быстрая замена выключателя в щите управления насосной станцией во время ремонта
• Модернизация старых щитов без переоборудования всей системы

Практические советы

• Перед установкой убедитесь, что автомат ВА-99М полностью отключён и снят с напряжения
• Проверьте, чтобы все три фазы были правильно выровнены при введении автомата в панель - неправильная установка может вызвать плохой контакт
• Не используйте панель в сочетании с удлинителями или переходными шинами - это снижает надёжность соединений
• При многократных вставках/извлечениях контролируйте состояние контактных пластин - при появлении следов нагара или деформации замените панель
• Для удобства обслуживания пометьте каждую панель - указывайте номер цепи и номинал автомата
