Панель выкатная AV POWER-3/3 400 переднего присоед. DOD-3/3F 400A Averes | mccb-3-dod33F-400A EKF

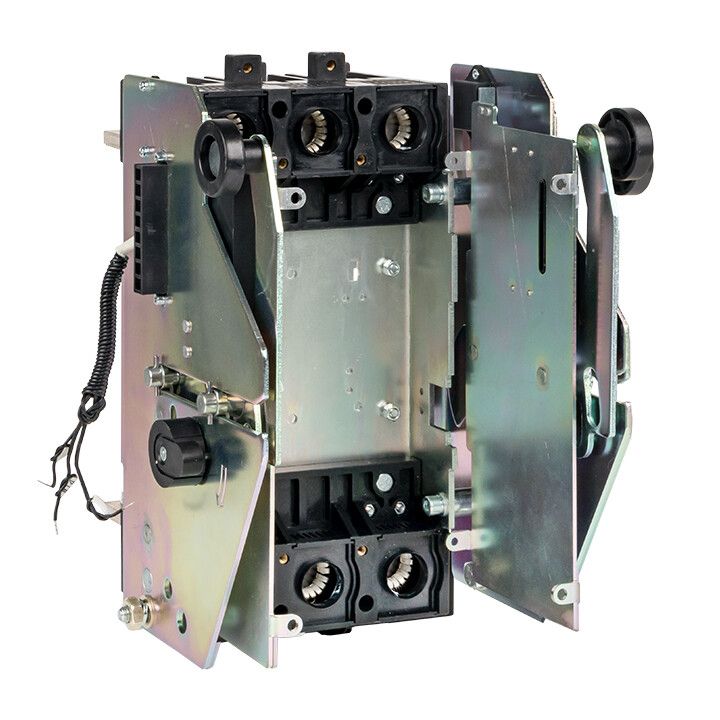

Панель выкатная AV POWER-3/3 400A переднего присоединения DOD-3/3F от EKF предназначена для безопасного управления и защиты электрических цепей до 400 А и 690 В. Это выкатная панель с втычным монтажом, подходящая для промышленных объектов, где требуется быстрое обслуживание и переключение нагрузки без отключения питания всей системы.

Назначение и область применения

Панель выкатная AV POWER-3/3 400A переднего присоединения DOD-3/3F используется в распределительных устройствах высокой надёжности - например, на производствах, в энергообъектах, на транспорте и в крупных зданиях. Она позволяет заменить или обслуживать автоматический выключатель без демонтажа шин и отключения остальной сети. Подходит для систем с частыми операциями включения-выключения, где важна бесперебойность работы.

Технические характеристики

• Номинальный ток: 400 А - способна работать с мощными нагрузками, такими как двигатели, нагреватели, большие группы освещения;
• Номинальное напряжение: 690 В - рассчитана на трёхфазные сети с повышенным рабочим напряжением, включая промышленные системы;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Способ монтажа: втычной - обеспечивает быстрое подключение и отсоединение через контактные шины;
• Степень защиты IP30 - предотвращает доступ к опасным частям, но не защищает от пыли и влаги, поэтому применяется только внутри закрытых щитов.

Совместимость и монтаж

Панель выкатная AV POWER-3/3 400A переднего присоединения DOD-3/3F совместима с выключателями серии AV POWER-3 и AV POWER-4. Установка выполняется в шкафы с соответствующими направляющими. Контакты подключаются спереди - это упрощает работу при ограниченном пространстве сзади.

Дополнительные устройства устанавливаются следующим образом:

• Расцепители, дополнительные и аварийные контакты - встраиваются в гнёзда под фальшпанелью, закрепляемую винтами на корпусе выключателя;
• Электропривод и ручной поворотный привод - крепятся непосредственно к корпусу выключателя;
• Модули связи (ModBus RTU): AV-RS1, AV-CM1, коммуникационный блок - монтируются отдельно и подключаются к выключателю проводами из комплекта.

Убедитесь, что посадочные размеры шин и направляющих соответствуют габаритам DOD-3/3F. Для других габаритов (например, AV Power-1/3) требуются другие аксессуары - особенно с пометкой «для ETU».

Безопасность и стандарты

Панель выкатная AV POWER-3/3 400A переднего присоединения DOD-3/3F соответствует требованиям к промышленному оборудованию, однако степень защиты IP30 ограничивает её использование только во внутренних помещениях. Применение вне герметичных шкафов запрещено - риск поражения током и повреждения контактов при попадании пыли или влаги слишком велик.

Преимущества

• Выкатная конструкция позволяет менять выключатель без отключения всего щита - снижает время простоев;
• Переднее присоединение удобно для монтажа в плотных шкафах, где задняя часть недоступна;
• Поддержка множества аксессуаров (расцепители, приводы, модули связи) даёт гибкость настройки под задачи;
• Интеграция с ModBus RTU позволяет удалённо контролировать состояние и параметры выключателя.

Ограничения применения

• Не допускается установка в условиях повышенной влажности, пыли или на улице - IP30 не обеспечивает защиту от внешней среды;
• Требуется точное соответствие габаритов и типа выключателя - нельзя использовать с другими сериями без проверки совместимости;
• Для работы с модулями ModBus нужен внешний источник питания и правильная настройка протокола - не является “plug-and-play” решением;
• Не предназначен для частых циклов включения-отключения свыше 5000 раз в год - это может снизить срок службы механических элементов.

Примеры использования

• Запитка крупного насоса на водоканале - панель позволяет заменить выключатель ночью без остановки подачи воды;
• Линия конвейера на пищевом заводе - управление через ModBus RTU интегрируется в SCADA-систему;
• Щитовая на производственной площадке - ручной привод обеспечивает работу даже при отсутствии электропитания;
• Обслуживание силового щита в жилом комплексе - возможность замены без отключения этажа.

Практические советы

• Перед монтажом проверьте, что шины в щите имеют ту же ширину и шаг, что и контакты DOD-3/3F - иначе панель не войдёт;
• При использовании электропривода убедитесь, что напряжение питания совпадает с заявленным в документации (обычно 24–230 В переменного или постоянного тока);
• Для подключения ModBus RTU используйте экранированный кабель и соблюдайте полярность - ошибки в wiring вызывают сбои связи;
• Не затягивайте винты фальшпанели чрезмерно - можно повредить пластиковые гнёзда для контактов;
• Регулярно проверяйте состояние контактных поверхностей - окисление снижает проводимость и увеличивает нагрев.
