Панель выкатная AV POWER-3/3 400 заднего присоед. DOD-3/3R 400A Averes | mccb-3-dod33R-400A EKF

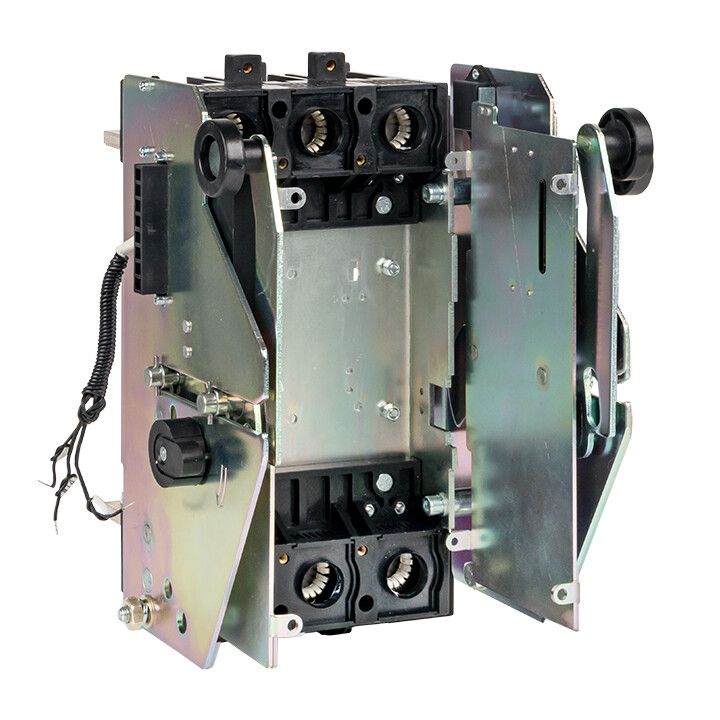

Панель выкатная AV POWER-3/3 400A заднего присоединения DOD-3/3R от EKF предназначена для безопасного управления и защиты электрических цепей до 690 В с током до 400 А. Это решение для объектов с высокими требованиями к надежности и удобству обслуживания - особенно там, где требуется частичная замена или диагностика без полного отключения сети.

Назначение и область применения

Панель выкатная AV POWER-3/3 400A заднего присоединения DOD-3/3R используется для коммутации и защиты силовых цепей в распределительных устройствах средней мощности. Подходит для установки в ячейках КРУ, щитах автоматизации и промышленных системах, где важна возможность быстрого извлечения аппарата для ремонта или проверки без демонтажа всей системы. Применяется на заводах, в энергообъектах, на транспорте и в других местах с жесткими условиями эксплуатации.

Технические характеристики

• Номинальный ток: 400 А - способен длительно работать с нагрузкой до этого значения без перегрева.
• Номинальное напряжение: 690 В - рассчитана на использование в сетях переменного тока до этой величины, включая трехфазные системы.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Способ монтажа: втычной - аппарат вставляется в направляющие шины, обеспечивает надежный контакт без болтовых соединений.
• Степень защиты IP30 - предохраняет от доступа посторонних предметов диаметром более 2,5 мм, но не защищает от воды или пыли.

Совместимость и монтаж

Панель выкатная AV POWER-3/3 400A заднего присоединения DOD-3/3R совместима с другими изделиями серии AV POWER-3 и AV POWER-4. Устанавливается в специализированные рампы или ячейки с соответствующими направляющими для втычного монтажа. Обеспечивает заднее присоединение - кабели подводятся с тыльной стороны, что позволяет организовать компактную сборку в шкафах с ограниченным пространством спереди.

Монтаж требует точного соблюдения шага направляющих и правильного положения контактов. Перед установкой проверьте соответствие глубины шкафа и зазора для выдвижения панели. Для работы с дополнительными функциями используйте аксессуары, совместимые с моделью DOD-3/3R.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для коммутационных аппаратов среднего класса. Степень защиты IP30 гарантирует механическую целостность внутри распределительного устройства, но не допускает эксплуатацию во влажных или запыленных помещениях без внешней защиты. Все внутренние механизмы имеют механическую блокировку, исключающую случайное включение при вынутой панели.

Преимущества

• Выкатная конструкция позволяет легко достать аппарат для осмотра, тестирования или замены без отключения питания остальной части системы.
• Заднее присоединение снижает риск ошибок при подключении кабелей и упрощает маршрутизацию проводов в плотных шкафах.
• Поддерживает широкий набор дополнительных модулей - от расцепителей до коммуникационных интерфейсов - для адаптации под задачи автоматизации.
• Совместимость с сериями AV POWER-3 и AV POWER-4 упрощает масштабирование проектов и ремонт старых систем.

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 не защищает от влаги и пыли, поэтому обязательно использование в закрытых шкафах.
• Не работает без правильно установленных направляющих - самопроизвольное выпадение возможно при некорректном монтаже.
• Дополнительные устройства (например, электроприводы или модули ModBus) требуют отдельного подключения и не являются частью базовой комплектации.
• Не рекомендуется применять в условиях постоянных ударов, вибраций или температур ниже -25C без дополнительного теплового контроля.

Примеры использования

• Энергетические подстанции - для защиты главных вводов и секционных выключателей.
• Производственные линии - управление крупными двигателями и насосами с возможностью быстрой замены при отказе.
• Жилые и административные здания - в качестве основного автомата в распределительных щитах большой мощности.
• Объекты с системами SCADA - при использовании модуля AV-CM1 и конвертера AV-RS1 для удаленного мониторинга состояния.

Практические советы

• Перед установкой проверьте, чтобы посадочные размеры шкафа соответствовали габаритам панели AV POWER-3/3 400A заднего присоединения DOD-3/3R - особенно глубину и ширину направляющих.
• Если планируете использовать коммуникационные модули (ModBus RTU), заранее подготовьте место для их монтажа вне корпуса выключателя и проложите кабели согласно инструкции EKF.
• Для установки расцепителей и контактов используйте только оригинальные аксессуары с пометкой «для ETU» - другие могут не войти или не сработать.
• При первом включении после монтажа проведите пробный выезд и возврат панели - убедитесь, что механизм движется свободно и контакты входят точно.
• Не забудьте про регламентное обслуживание: каждые 6–12 месяцев проверяйте состояние контактов и смазку движущихся элементов.
