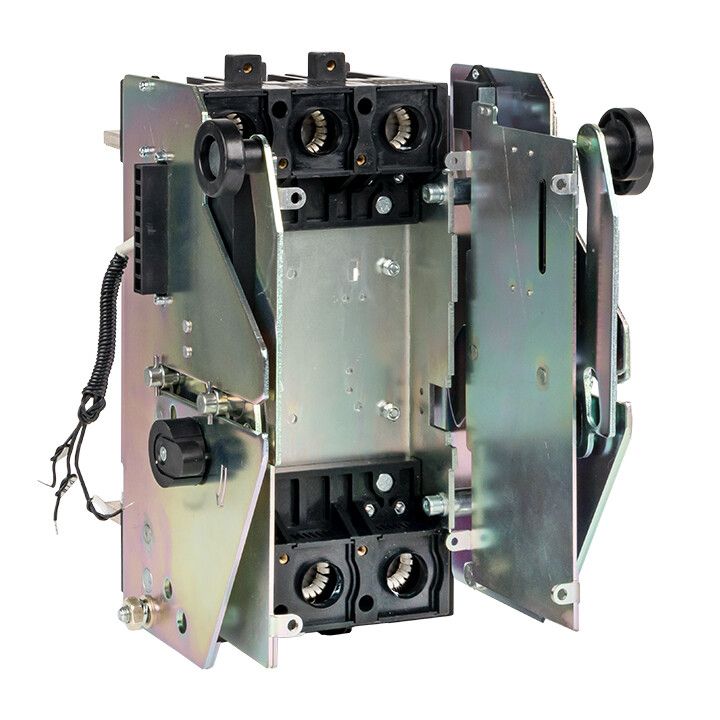

Панель выкатная AV POWER-4/3 переднего присоединения DOD-4/3F 700A от EKF предназначена для безопасного управления и защиты электрических цепей до 700 А в распределительных устройствах. Этот тип панели используется там, где требуется частое обслуживание или замена оборудования без отключения всей системы - например, на промышленных объектах, в энергоузлах или на производствах с высокой нагрузкой.

Назначение и область применения

Панель выкатная AV POWER-4/3 переднего присоединения DOD-4/3F 700A применяется в качестве коммутационного аппарата в силовых щитах с вертикальным расположением шин. Она обеспечивает возможность удалённого отключения, быстрой замены и диагностики без демонтажа всего оборудования. Подходит для систем с постоянными перегрузками - например, на конвейерах, насосных станциях, прессах и других мощных потребителях. Применяется в составе комплексных решений с автоматическими выключателями серии Averes.

Технические характеристики

• Номинальный ток: 700 А - способна длительно работать при такой нагрузке без перегрева;
• Номинальное напряжение: 690 В - рассчитана на использование в трёхфазных сетях среднего напряжения;
• Количество полюсов: 3 - управление всеми фазами одновременно;
• Способ монтажа: втычной - подключение осуществляется через контактные планки без болтовых соединений;
• Степень защиты IP30 - защищает от доступа инструментов и крупных частиц, но не от воды или пыли;
• Тип изделия: панель выкатная - позволяет извлекать устройство из ячейки для обслуживания, не отключая питание остальной сети.

Совместимость и монтаж

Панель выкатная AV POWER-4/3 переднего присоединения DOD-4/3F 700A совместима с выключателями серии Averes, имеющими соответствующую конструкцию переднего присоединения. Установка происходит в заранее подготовленную ячейку с направляющими и контактными шинами. Контактная группа втыкается в шины питания при продвижении панели внутрь - зажимы обеспечивают надёжное соединение без дополнительных инструментов. Для работы требуются только правильное положение направляющих и соблюдение усилия при вдвигании - слишком сильное давление может повредить контакты.

Установка аксессуаров

• Дополнительные и аварийные контакты, расцепители - монтируются в гнёзда под фальшпанелью, закрепляемой на корпусе выключателя;
• Электропривод и ручной поворотный привод - крепятся непосредственно на корпус выключателя;
• Модули связи (ModBus RTU): AV-RS1, AV-CM1, коммуникационный блок - устанавливаются отдельно и подключаются к выключателю проводами из комплекта.

Обратите внимание: для первого габарита (AV Power-1/3 80 кА TR) используются только аксессуары с пометкой «для ETU». Совместимость должна проверяться по каталогу EKF.

Безопасность и стандарты

Панель выкатная AV POWER-4/3 переднего присоединения DOD-4/3F 700A соответствует требованиям международных норм для коммутационных аппаратов класса IEC 60947-2. Степень защиты IP30 исключает случайный доступ к токоведущим частям при работе, но не защищает от внешних воздействий - поэтому установка допускается только внутри закрытых щитов. Все механические элементы имеют блокировки, предотвращающие операцию при открытой дверце ячейки.

Преимущества

• Быстрая замена - панель можно извлечь и заменить менее чем за 5 минут без отключения питания всей системы;
• Чёткая фиксация - втычной механизм гарантирует надёжный контакт даже при вибрациях;
• Гибкость расширения - поддерживаются все основные аксессуары: расцепители, приводы, интерфейсы ModBus;
• Интеграция с системами автоматизации - возможно подключение к SCADA через коммуникационные модули;
• Работа в условиях повышенной нагрузки - номинал 700 А позволяет применять её в тяжёлых промышленных режимах.

Ограничения применения

• Не предназначена для наружной установки - степень защиты IP30 не защищает от влаги и пыли;
• Подходит только для трёхфазных сетей - не работает в однофазных или постоянном токе;
• Требует точного соответствия габаритам ячейки - несовместима с другими сериями без адаптеров;
• Не рекомендуется для частых циклов включения/выключения более 10 раз в час - снижается срок службы контактной группы;
• Для модулей ModBus необходим источник питания 24 В DC - он не встроен в панель.

Примеры использования

• Щиты главного распределительного пункта (ГРП) на заводах с линиями до 700 А;
• Выкатные секции в распределительных устройствах 6–10 кВ (при использовании с соответствующими трансформаторами);
• Автоматизированные участки с дистанционным управлением - например, на конвейерах пищевых производств;
• Системы резервирования - одна панель служит резервной, готовой к быстрому подключению вместо отказавшей.

Практические советы

• Перед установкой проверьте соответствие глубины ячейки и размеров панели - отклонение даже на 2 мм может затруднить втыкание;
• При первом запуске выполните тестовое вдвижение и выдвижение без нагрузки - убедитесь, что механизмы движутся свободно;
• Для долгой службы регулярно осматривайте контакты на окисление - особенно в помещениях с высокой влажностью;
• При подключении ModBus используйте экранированные кабели и заземление корпуса модуля - это снижает помехи;
• Запрещено менять панель при включенном питании - даже при втычном монтаже возможен дуговой пробой.
