Панель втычная AV POWER-4/3 переднего присоед. PID-4/3F 700А Averes | mccb-4-pin43F-700A EKF

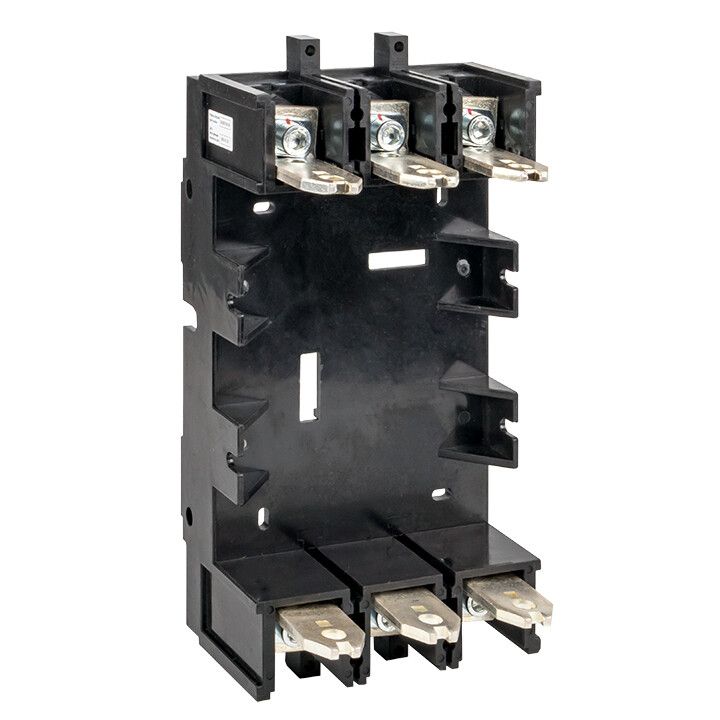

Панель втычная AV POWER-4/3 переднего присоединения PID-4/3F 700А от EKF предназначена для надёжного силового соединения в цепях до 690 В и током до 700 А. Этот элемент используется в составе распределительных щитов и систем автоматизации, где требуется быстрый и безопасный доступ к силовым контактам. Артикул mccb-4-pin43f-700a соответствует серии Averes и обеспечивает совместимость с другими компонентами этой линейки.

Назначение и область применения

Панель втычная AV POWER-4/3 переднего присоединения PID-4/3F 700А служит для создания разъёмного соединения между силовым оборудованием и кабельными линиями. Она применяется там, где необходимо часто отключать или заменять участки цепи без демонтажа всей системы - например, при обслуживании станков, конвейеров, преобразователей частоты или распределительных пунктов. Переднее присоединение позволяет легко подключать кабели с лицевой стороны, что удобно при ограниченном пространстве за щитом.

Технические характеристики

• Номинальный ток: 700 А - способна работать длительно при нагрузках до этого значения без перегрева;
• Номинальное напряжение: 690 В - рассчитана на использование в трёхфазных сетях высокой мощности;
• Количество полюсов: 3 - поддерживает три фазы без нулевого провода; подключение осуществляется по схеме L1–L2–L3;
• Тип монтажа: втычной - обеспечивает механическую фиксацию при введении в гнездо, исключает случайное отсоединение;
• Степень защиты IP30 - предохраняет от контакта с внутренними частями и крупными твёрдыми предметами (>2,5 мм), но не защищает от воды и пыли;
• Материал корпуса: термостойкий пластик - устойчив к нагреву при работе под нагрузкой.

Совместимость и монтаж

Панель AV POWER-4/3 переднего присоединения PID-4/3F 700А совместима с автоматическими выключателями серии Averes, оснащёнными втычными контактами того же типа. Для монтажа требуется подготовленная ниша в щите с точными размерами посадочного места - отклонения более +-1 мм могут затруднить введение или вызвать деформацию контактов. Подключение кабелей выполняется с лицевой стороны: жилы зажимаются в клеммах с помощью болтовых соединений. Максимальное сечение кабеля - согласно документации производителя, рекомендуется использовать медные многожильные провода с наконечниками. Установка должна производиться только при отключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для аппаратов низковольтного распределения. Наличие степени защиты IP30 гарантирует защиту от прямого контакта с токоведущими частями, однако не допускается эксплуатация в условиях повышенной влажности, запылённости или воздействия агрессивных сред. Отсутствие герметичности делает её непригодной для наружной установки или помещений с риском попадания жидкости.

Преимущества

• Удобство сервисного обслуживания - возможность быстрой замены без отключения всего щита;
• Переднее присоединение снижает потребность в свободном пространстве за распределительным щитом;
• Жесткая механическая фиксация при втыкании исключает самопроизвольное отключение даже при вибрациях;
• Совместимость с другими изделиями серии Averes - позволяет унифицировать комплектацию щитов.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных помещениях из-за низкой степени защиты IP30;
• Не имеет функций защиты от перегрузки или КЗ - должен использоваться только в паре с автоматическим выключателем;
• Не поддерживает подключение нулевого провода - требует отдельного решения для TN-S или TT систем;
• Не работает с электронными расцепителями ETU2.2/ETU6.2 напрямую - эти устройства устанавливаются на сами автоматы, а не на панель.

Примеры использования

• Распределительный щит на производственной линии с частотными преобразователями;
• Щит питания насосных станций с возможностью быстрой замены оборудования;
• Центральный пункт распределения энергии в цехах с регулярным плановым обслуживанием;
• Системы управления технологическими процессами, где требуется изолированное подключение силовой части.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров панели и проёма в щите - нестандартные отверстия могут повредить контакты;
• Обязательно используйте наконечники на кабелях: они обеспечивают плотный контакт и предотвращают перелом жил;
• Не забудьте закрепить все кабели хомутиками рядом с панелью - это снизит нагрузку на контактную группу;
• При сборке щита убедитесь, что панель AV POWER-4/3 переднего присоединения PID-4/3F 700А находится после автомата - она не является защитным устройством;
• Для условий с вибрацией дополнительно зафиксируйте панель винтами, если конструкция щита позволяет.
