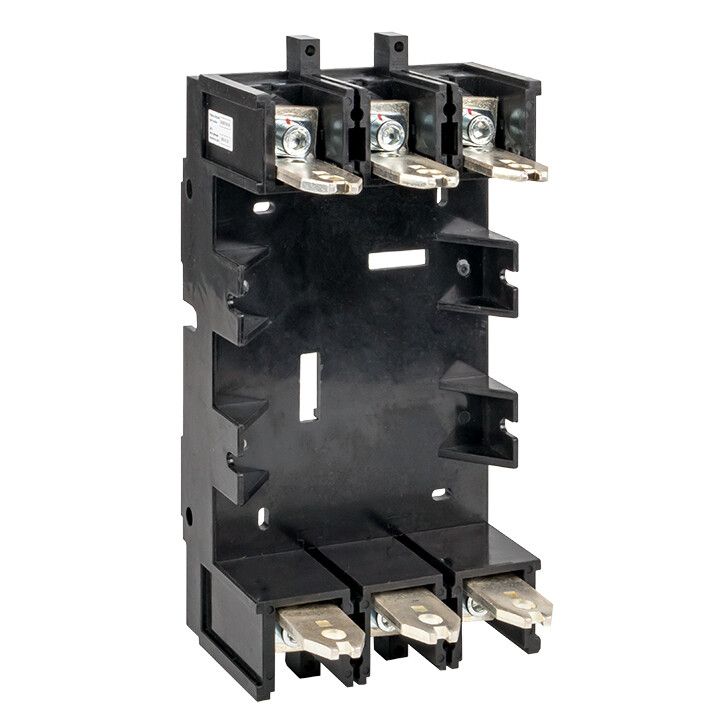

Панель втычная AV POWER-2/3 переднего присоед. PID-2/3F 200А Averes | mccb-2-pin23F-200A EKF

Панель втычная AV POWER-2/3 переднего присоединения PID-2/3F 200А от бренда EKF - это трёхполюсная коммутационная панель для подключения и защиты цепей до 200 А при напряжении до 690 В. Применяется в распределительных щитах промышленного оборудования, где требуется надёжное переднее присоединение и быстрая замена.

Назначение и область применения

Панель втычная AV POWER-2/3 переднего присоединения PID-2/3F 200А предназначена для установки в распределительные устройства с передним доступом к контактам. Она используется как основа для сборки автоматических выключателей серии AV POWER, обеспечивая механическую фиксацию и электрический контакт через втычные соединения. Подходит для промышленных объектов: станков, конвейеров, насосных станций, систем вентиляции и других нагрузок с высокими токами.

Технические характеристики

• Номинальный ток: 200 А - способна безопасно проводить ток до этой величины без перегрева;
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного тока до 690 В;
• Количество полюсов: 3 - соответствует трёхфазным цепям;
• Способ монтажа: втычной - устанавливается путём вставления в специальные контакты без болтовых соединений;
• Степень защиты IP30 - защищает от твёрдых предметов больше 2,5 мм, но не от воды и пыли;
• Материал корпуса: термостойкая пластмасса, устойчивая к воздействию температур и механическим нагрузкам.

Совместимость и монтаж

Панель втычная AV POWER-2/3 переднего присоединения PID-2/3F 200А совместима только с автоматическими выключателями серии AV POWER от EKF, в том числе с моделями, оснащёнными электронными расцепителями ETU2.2 и ETU6.2. Монтаж выполняется в щите с предварительно установленными направляющими и контактными планками. Для подключения необходимо точно совместить выводы выключателя с контактами панели - звуковой щелчок при вставке указывает на правильную фиксацию. Убедитесь, что посадочное место в щите имеет габариты, соответствующие типоразмеру PID-2/3F.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 и ГОСТ Р 50030.2. Сертифицировано для работы в условиях промышленного электрооборудования. Напряжение 690 В позволяет использовать её в системах с повышенным рабочим напряжением, однако не рекомендуется для бытовых сетей 220–380 В из-за избыточной мощности и отсутствия защиты от случайного прикосновения (IP30).

Преимущества

• Ускоренный монтаж и демонтаж - благодаря втычному соединению не требует отсоединения проводов при замене выключателя;
• Надёжный контакт - минимизирует нагрев и потери энергии при больших токах;
• Поддерживает интеллектуальные функции - совместима с расцепителями ETU2.2/ETU6.2 и модулями связи для удалённого контроля и диагностики;
• Готова к использованию в составе готовых решений - часть серии Averes, унифицированная с другими элементами системы.

Ограничения применения

• Не применяется в помещениях с высокой запылённостью или влажностью - степень защиты IP30 не обеспечивает защиту от пыли и воды;
• Работает только с выключателями AV POWER - несовместима с продуктами других производителей;
• Не предназначен для частых операций вручную - не является самостоятельным выключателем, а лишь платформой для него;
• Требует точного соблюдения габаритов щита - неверный размер посадочного места исключает установку.

Примеры использования

• Щит управления конвейерной линией на заводе - три фазы, ток 200 А, необходима быстрая замена выключателя при отказе;
• Распределительный пункт насосной станции - использование с ETU6.2 для защиты от перегрузок и коротких замыканий с передачей данных на SCADA;
• Автоматизация производства - панель втычная AV POWER-2/3 переднего присоединения PID-2/3F 200А в связке с электроприводом и выносной панелью программирования.

Практические советы

• Перед установкой проверьте соответствие типа панели (PID-2/3F) и номинала (200 А) выбранному автоматическому выключателю - даже небольшое расхождение может вызвать перегрев;
• При работе с расцепителями ETU2.2/ETU6.2 обязательно подключите коммуникационный модуль - иначе система будет работать только как обычный автомат;
• Не используйте панель в открытых щитах - IP30 не защищает от внешних факторов; лучше помещать в закрытый шкаф с классом защиты IP54 и выше;
• При обслуживании всегда отключайте питание - хотя втычной монтаж удобен, он не гарантирует изоляцию при вставленном выключателе.
