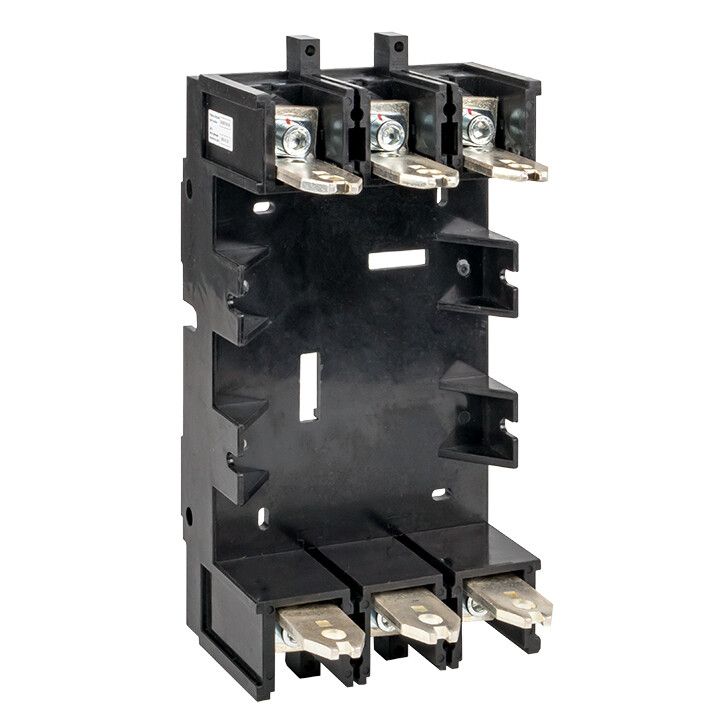

Панель втычная AV POWER-1/3ETU переднего присоед. PID-1/3F 125А | mccb-1ETU-pin13F-125A EKF

Панель втычная AV POWER-1/3ETU переднего присоединения PID-1/3F 125А от бренда EKF из серии Averes предназначена для коммутации и защиты электрических цепей до 125 А в распределительных щитах. Устройство обеспечивает надёжное соединение через переднее втычное присоединение, что упрощает обслуживание и замену.

Назначение и область применения

Панель втычная AV POWER-1/3ETU переднего присоединения PID-1/3F 125А используется для управления и защиты трёхфазных нагрузок в промышленных и коммерческих объектах. Подходит для установки в силовые щиты на заводах, в системах конвейеров, насосных станциях, HVAC-оборудовании и других местах, где требуется частая замена или модульная сборка.

Технические характеристики

• Номинальный ток: 125 А - способна выдерживать постоянную нагрузку до этого значения без перегрева.
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного тока до 690 В между фазами.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Способ монтажа: втычной - позволяет легко вставлять и извлекать устройство без отключения проводов.
• Степень защиты IP30 - предохраняет от доступа к опасным частям пальцами и твёрдыми предметами (>2,5 мм), но не защищает от воды и пыли.

Совместимость и монтаж

Панель втычная AV POWER-1/3ETU переднего присоединения PID-1/3F 125А совместима с шинами и направляющими, соответствующими стандартам серии Averes. Монтаж осуществляется путём введения контактов устройства в гнёзда на DIN-рейке - без инструментов. Для правильной работы необходимо соблюдать посадочные размеры и использовать только рекомендованные компоненты. Обязательно проверьте соответствие типоразмера гнезд в щите и контактов панели.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Применение в условиях с уровнем защиты IP30 исключает использование в помещениях с высокой влажностью, пылью или риском попадания жидкостей. Не предназначен для наружной установки.

Преимущества

• Переднее втычное присоединение - позволяет менять устройство без демонтажа проводов, снижает время простоя.
• Модульная конструкция - легко дополняется расцепителями ETU2.2, ETU6.2, дополнительными контактами и электроприводами.
• Универсальная совместимость - работает с другими элементами серии Averes, упрощая проектирование и ремонт.

Ограничения применения

• Не применяется в средах с IP выше IP30 - запрещено в сырых, пыльных или открытых зонах.
• Не подходит для постоянного тока - только для переменного тока до 690 В.
• Требует точного совпадения с гнёздами на рейке; несовместим с другими сериями без адаптеров.
• Работает только с контролируемыми нагрузками - не предназначен для сварочных аппаратов или импульсных потребителей без согласования.

Примеры использования

• Защита трёхфазного двигателя мощностью до 80 кВт в цехе.
• Коммутация группы освещения в административном здании.
• Подключение конвейера с возможностью быстрой замены при отказе.
• Система автоматического ввода резерва (АВР) с использованием дополнительных контактов.

Практические советы

• Перед установкой проверьте, чтобы глубина и форма гнёзд в щите точно соответствовали спецификации PID-1/3F.
• При использовании электронных расцепителей ETU2.2/ETU6.2 убедитесь, что питание для них подведено отдельно.
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые контакты втычного механизма.
• При замене всегда отключайте питание, даже при втычном монтаже - контакты находятся под напряжением при вставленном устройстве.
• Для удобства обслуживания используйте маркировку на корпусе - она должна указывать номер цепи и назначение.
