Панель втычная AV POWER-1/3TR заднего присоед. PID-1/3R 125А Averes | mccb-1TR-pin13R-125A EKF

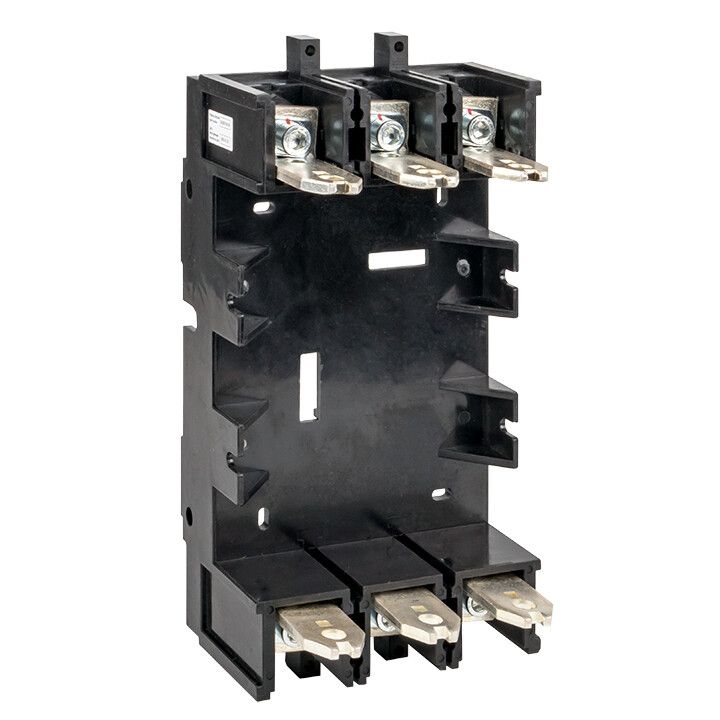

Панель втычная AV POWER-1/3TR заднего присоединения PID-1/3R 125А от бренда EKF - это коммутационное устройство для подключения трёхфазных цепей до 125 А и 690 В, предназначенное для установки в щитах с задним присоединением проводов. Модель из серии Averes обеспечивает надёжную фиксацию в шасси и совместима с автоматическими выключателями AV POWER.

Назначение и область применения

Панель AV POWER-1/3TR заднего присоединения PID-1/3R 125А используется для крепления и подключения втычных автоматических выключателей серии AV POWER. Она позволяет быстро заменить или обслужить выключатель без демонтажа всей системы. Подходит для распределительных щитов на объектах промышленного и коммерческого назначения: заводские линии, насосные станции, системы вентиляции, конвейеры.

Технические характеристики

• Номинальный ток: 125 А - максимальная нагрузка, которую может безопасно выдерживать панель при длительной работе;
• Номинальное напряжение: 690 В - допустимый уровень напряжения в трёхфазной сети переменного тока;
• Количество полюсов: 3 - соответствует трёхфазным системам; каждому полюсу соответствует отдельный контактный путь;
• Тип монтажа: втычной - выключатель вставляется в панель с передней стороны, контакты соединяются с зажимами внутри панели;
• Степень защиты IP30 - защищает от твёрдых предметов больше 2,5 мм, но не от воды и пыли; предназначена для внутренней установки в закрытых щитах.

Совместимость и монтаж

Панель AV POWER-1/3TR заднего присоединения PID-1/3R 125А совместима исключительно с автоматическими выключателями серии AV POWER от EKF. Установка выполняется в щитовой раме с предварительно подготовленными отверстиями. Кабели подводятся сзади через кабельные вводы - это уменьшает загромождение спереди и упрощает организацию проводки. Для монтажа требуется только отвертка и соблюдение шага крепления - панель не требует специальных инструментов.

Безопасность и стандарты

Панель выполнена в соответствии с требованиями международных норм для коммутационных устройств. Степень защиты IP30 гарантирует безопасность персонала от случайного прикосновения к токоведущим частям при закрытом щите. Напряжение 690 В соответствует классу исполнения для промышленных сетей. Примечание: панель не имеет функции отключения - она лишь служит механическим интерфейсом для выключателя.

Преимущества

• Заднее присоединение - удобно для организации кабельных трасс и снижения внешней нагрузки на лицевую панель щита;
• Фиксация выключателя в панели обеспечивает устойчивость к вибрациям и механическим воздействиям;
• Поддерживает модульные расширения: можно использовать выключатели с электронными расцепителями ETU2.2, ETU6.2, дополнительными контактами и приводами;
• Унифицированная конструкция - одинаковый форм-фактор для всех выключателей AV POWER, что упрощает запасание деталей и ремонт.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP30 не защищает от влаги, пыли и внешних воздействий;
• Работает только с выключателями AV POWER - несовместима с продукцией других брендов даже при аналогичном токе;
• Не предназначена для частой вставки/извлечения - рекомендовано не более 10–15 циклов в год для сохранения целостности контактов;
• Не содержит собственной защиты - должна использоваться только с автоматическим выключателем, который обеспечивает отключение при перегрузках и КЗ.

Примеры использования

• Щит управления технологической линией на пищевом заводе - три фазы питания, 125 А, частые замены выключателей;
• Распределительный щит в торговом центре - панель AV POWER-1/3TR заднего присоединения PID-1/3R 125А позволяет менять автоматы без отключения всего этажа;
• Автоматизация насосной станции - использование с расцепителем минимального напряжения для защиты от просадок.

Практические советы

• Перед установкой проверьте, чтобы посадочные отверстия в щите точно соответствовали габаритам панели - нестандартные размеры вызывают перекос и плохой контакт;
• Используйте кабели с сечением, соответствующим 125 А (обычно 25–35 мм2);
• При подключении сзади оставляйте запас провода - минимум 15 см - для последующего переустановки выключателя;
• Маркируйте каждый полюс на входе и выходе - особенно важно при наличии нескольких панелей AV POWER-1/3TR заднего присоединения PID-1/3R 125А в одном щите;
• Не используйте панель в условиях повышенной влажности, температур ниже –25C или выше +40C - это выходит за границы условий эксплуатации серии Averes.
