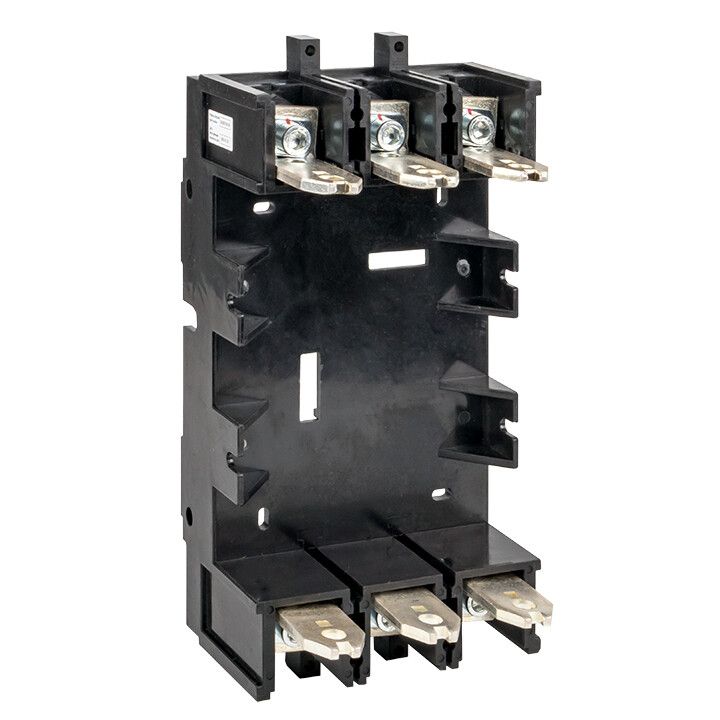

Панель втычная AV POWER-2/3 заднего присоед. PID-2/3R 200А Averes | mccb-2-pin23R-200A EKF

Панель втычная AV POWER-2/3 заднего присоединения PID-2/3R 200А от EKF - это коммутационная панель для подключения трёхфазных цепей до 200 А и 690 В, предназначенная для установки в щитах с задним доступом. Модель PID-2/3R 200А совместима с автоматическими выключателями серии Averes и используется там, где требуется надёжное и быстрое соединение без болтовых зажимов.

Назначение и область применения

Панель AV POWER-2/3 заднего присоединения PID-2/3R 200А предназначена для фиксированного подключения трёхполюсных автоматических выключателей типа MCCB. Она обеспечивает механическую и электрическую связь между выключателем и силовой шиной внутри распределительного щита. Подходит для промышленных объектов, где важна скорость замены оборудования - например, на участках с частыми переключениями нагрузки: насосные станции, конвейеры, системы вентиляции, промышленные автоматы.

Технические характеристики

• Номинальный ток: 200 А - способна безопасно проводить ток до этого значения при длительной работе;
• Номинальное напряжение: 690 В - рассчитана на работу в сетях переменного тока до 690 В, включая промышленные трёхфазные сети;
• Количество полюсов: 3 - соответствует трёхфазным системам; каждая фаза имеет отдельную контактную группу;
• Тип монтажа: втычной - выключатель вставляется в панель сзади, контакты защёлкиваются без инструментов;
• Степень защиты IP30 - защищает от твёрдых предметов больше 2,5 мм, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах.

Совместимость и монтаж

Панель PID-2/3R 200А совместима исключительно с автоматическими выключателями серии Averes, имеющими заднее присоединение. Установка происходит следующим образом:

• Выключатель вводится в панель с тыльной стороны щита;
• При полном введении контакты выключателя заходят в гнёзда панели - возникает надёжное электрическое соединение;
• Фиксация осуществляется за счёт механической защёлки - проверьте, что выключатель плотно сидит и не шатается;
• Не допускается использование с другими сериями выключателей - даже при совпадении тока и количества полюсов.

Работа с панелью требует отключения питания перед установкой или заменой выключателя. Для обслуживания достаточно извлечь выключатель - панель остаётся на месте.

Безопасность и стандарты

Панель AV POWER-2/3 PID-2/3R 200А соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для коммутационных устройств. Степень защиты IP30 гарантирует, что внутренние части не подвергаются воздействию внешних твёрдых предметов, однако не защищает от влаги - применение вне герметичных щитов запрещено. Все материалы панели устойчивы к нагреву при номинальной нагрузке.

Преимущества

• Ускоренный монтаж и замена выключателя - не нужно отсоединять провода, достаточно вытащить и вставить новый;
• Минимальные потери на контактах - благодаря жёсткой металлической связи между панелью и выключателем;
• Снижение риска ошибочного подключения - панель предотвращает случайное подключение к неверному типу устройства;
• Поддержка модульных решений - позволяет легко масштабировать щиты, используя одинаковые панели для нескольких выключателей.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или открытых площадках - IP30 недостаточно для таких сред;
• Не подходит для однофазных цепей - только для трёхфазных систем с тремя полюсами;
• Использование с выключателями других серий (не Averes) невозможно - даже если они имеют аналогичный ток;
• Запрещён монтаж в щитах с передним доступом - панель проектировалась исключительно для заднего подключения.

Примеры использования

• Щит управления технологической линии на заводе - быстрая замена выключателя при отказе минимизирует простои;
• Распределительный щит насосной станции - три фазы, высокий ток, необходимость частого сервиса;
• Автоматизированные системы HVAC - когда важно сохранить целостность проводки при замене аппарата;
• Объекты с регламентным обслуживанием - панель снижает время планового осмотра и замены аппаратов.

Практические советы

• Перед установкой проверьте, чтобы выключатель Averes имел маркировку “заднее присоединение” - иначе он не войдёт в панель;
• При сборке щита оставляйте свободное пространство сзади - для доступа к панели нужен минимум 15–20 см;
• Не затягивайте корпус выключателя после вставки - это может деформировать контакты панели;
• При использовании с электронными расцепителями ETU2.2 или ETU6.2 убедитесь, что питание этих устройств подведено отдельно - панель не передаёт управление;
• Регулярно проверяйте состояние контактов панели - особенно при частых операциях включения/выключения - возможен износ через 50–80 тыс. циклов.
