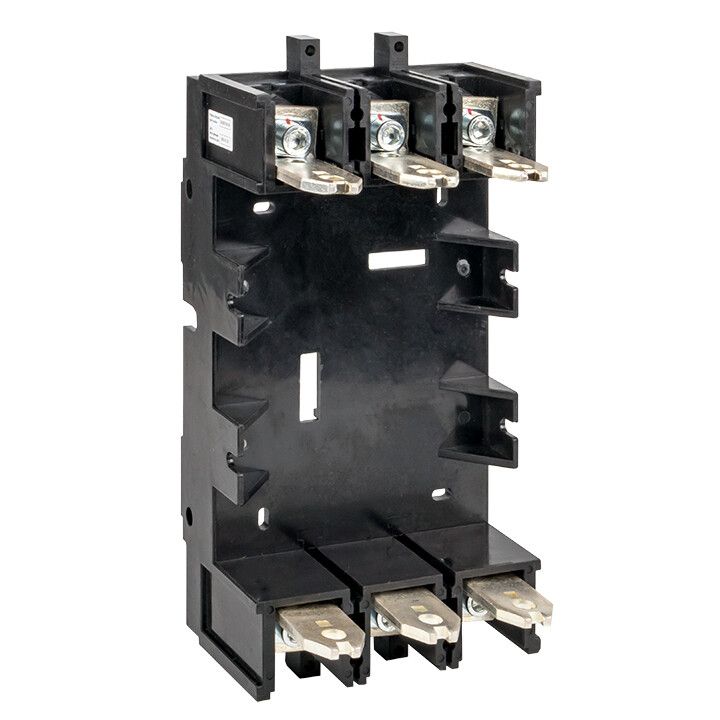

Панель втычная AV POWER-4/3 заднего присоед. PID-4/3R 700А Averes | mccb-4-pin43R-700A EKF

Панель втычная AV POWER-4/3 заднего присоединения PID-4/3R 700А от бренда EKF из серии Averes предназначена для коммутации и защиты электрических цепей переменного тока до 690 В с номинальным током 700 А. Устройство устанавливается в силовые щиты и распределительные пункты, где требуется надёжная фиксация и быстрый доступ к контакторам.

Назначение и область применения

Панель втычная AV POWER-4/3 заднего присоединения PID-4/3R 700А используется для подключения автоматических выключателей с задним монтажом. Она обеспечивает механическую и электрическую связь между выключателями и шинами питания, позволяя легко заменить или обслуживать оборудование без демонтажа всей системы. Подходит для установки на заводах, в промышленных щитовых, на насосных станциях и других объектах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 700 А - способна работать с мощными нагрузками, соответствует требованиям тяжёлых промышленных условий;
• Номинальное напряжение: 690 В - рассчитана на использование в сетях среднего и высокого напряжения;
• Количество полюсов: 3 - совместима с трёхфазными системами;
• Тип монтажа: втычной - позволяет зафиксировать выключатель одним движением, исключает необходимость в болтовых соединениях;
• Степень защиты IP30 - предохраняет от доступа посторонних предметов диаметром более 2,5 мм, но не защищает от воды или пыли;
• Заднее присоединение - контакты расположены с тыльной стороны панели, что удобно для сборки в плотных шкафах.

Совместимость и монтаж

Панель AV POWER-4/3 заднего присоединения PID-4/3R 700А совместима с автоматическими выключателями серии AV POWER, имеющими задний тип подключения. Для правильной установки необходимо использовать выключатели с тем же количеством полюсов (3) и аналогичным шагом крепления. Монтаж выполняется путём вставки выключателя в панель до характерного щелчка - контактная группа автоматически соединяется с шинами. Перед установкой проверьте соответствие габаритов и глубины корпуса выключателя.

Безопасность и стандарты

Изделие соответствует общепринятым нормам безопасности для промышленного оборудования. Степень защиты IP30 гарантирует безопасную работу в закрытых помещениях, однако не допускается применение в условиях повышенной влажности, запылённости или на открытых площадках. Все материалы соответствуют требованиям горючести и термостойкости.

Преимущества

• Ускоренный монтаж и сервис - замена выключателя занимает минуты, без отсоединения проводов;
• Минимальные потери на контактах - качественные медные шины обеспечивают низкое переходное сопротивление;
• Гибкая комплектация - совместима с дополнительными модулями: расцепителями ETU2.2, ETU6.2, электроприводами и аварийными контактами;
• Фиксированная конструкция - снижает риск случайного отключения при вибрациях и ударах.

Ограничения применения

• Не применяется вне помещений - степень защиты IP30 не защищает от влаги и пыли;
• Подходит только для выключателей серии AV POWER с задним присоединением - несовместима с другими сериями или передним монтажом;
• Не рекомендовано использование при частых перегрузках выше 700 А - возможен перегрев и выход из строя контактной группы;
• Требуется свободное пространство сзади шкафа для доступа к шинам и выключателю.

Примеры использования

• Главный входной автомат в промышленном распределительном щите цеха;
• Защита крупного двигателя на конвейере с током потребления около 680 А;
• Резервный контур питания для насосной станции с использованием электропривода управления;
• Система управления технологическим оборудованием с функциями удалённого отключения через независимый расцепитель.

Практические советы

• Перед установкой проверьте, чтобы выключатель имел ту же маркировку PID-4/3R - даже небольшие отличия в форме контактов могут вызвать плохой контакт;
• Обязательно используйте зажимы для фиксации шин - они предотвращают самопроизвольное выпадение при вибрациях;
• При работе с несколькими панелями рядом - соблюдайте интервал между ними минимум 50 мм для теплоотвода;
• Для длительной работы под максимальной нагрузкой регулярно контролируйте температуру контактов тепловизором;
• При необходимости замены - всегда отключайте питание и проверяйте отсутствие напряжения, даже если выключатель находится в положении “OFF”.
