Панель выкатная AV POWER-4/3 заднего присоед. DOD-4/3R 700A Averes | mccb-4-dod43R-700A EKF

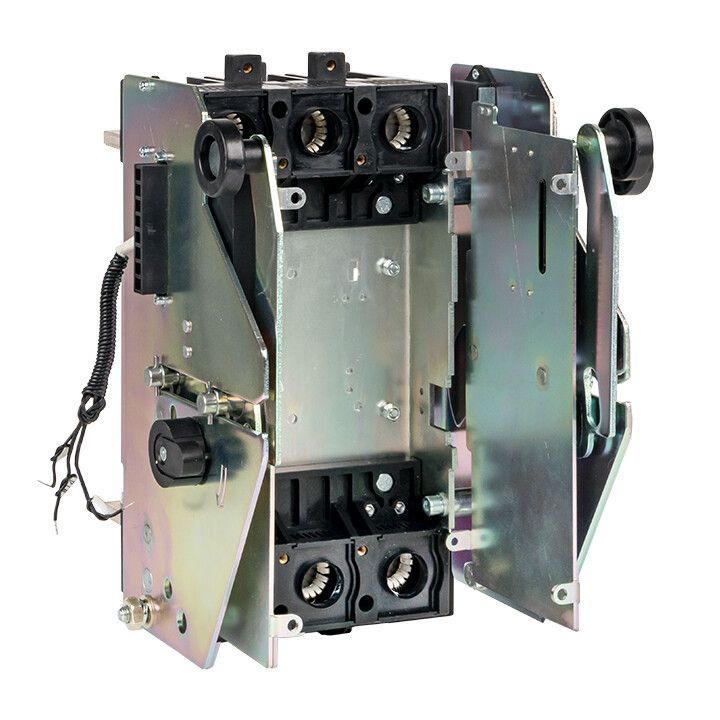

Панель выкатная AV POWER-4/3 заднего присоединения DOD-4/3R 700A от EKF предназначена для безопасного управления и защиты электрических цепей до 700 А в распределительных устройствах. Этот элемент из серии Averes используется там, где требуется быстрая замена оборудования без отключения всей системы - например, в промышленных щитах, на производствах с высокой требовательностью к бесперебойности.

Назначение и область применения

Панель выкатная AV POWER-4/3 заднего присоединения DOD-4/3R 700A применяется в качестве выкатного блока для автоматических выключателей в силовых щитах. Она позволяет легко извлекать и заменять выключатель без демонтажа кабелей - достаточно выдвинуть панель на направляющих. Подходит для объектов с высокими требованиями к надёжности: заводские линии, насосные станции, энергообъекты, системы автоматизации. Особенно эффективна в местах, где частые обслуживания или ремонт выключателей снижают простои.

Технические характеристики

• Номинальный ток: 700 А - способна работать с нагрузками до этого значения без перегрева и срабатывания защиты;
• Номинальное напряжение: 690 В - рассчитана на использование в трёхфазных сетях промышленного типа;
• Количество полюсов: 3 - соответствует стандартным трёхфазным системам питания;
• Способ монтажа: втычной - обеспечивает быстрое подключение через шины задней части панели;
• Степень защиты: IP30 - защищает от доступа инструментов и крупных предметов, но не от пыли и воды - подходит только для внутренних установок в закрытых щитах;
• Тип изделия: панель - не является самостоятельным выключателем, а служит механической основой для установки выкатного автомата.

Совместимость и монтаж

Панель выкатная AV POWER-4/3 заднего присоединения DOD-4/3R 700A совместима с выключателями серии AV POWER-3 и AV POWER-4. Устанавливается в шкафы с предварительно смонтированными направляющими. Кабели подключаются к задним клеммам - после вставки панели в шкаф они автоматически соединяются с шинами. Для работы необходима точная посадка по габаритам: проверьте соответствие размеров шкафа и глубины монтажа перед установкой. Не используйте с другими сериями выключателей - не гарантируется герметичность и надёжность контактов.

Преимущества

• Удобство сервиса - выдвижение панели позволяет менять выключатель за несколько минут без отключения всего щита;
• Заднее присоединение - минимизирует риск случайного прикосновения к токоведущим частям во время обслуживания;
• Поддержка расширений - совместима с дополнительными контактами, расцепителями и коммуникационными модулями;
• Механизм втычного соединения - исключает ошибки при подключении, так как контакты самоприсоединяются при введении панели в шкаф.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP30 не защищает от влаги и пыли;
• Работает только с выключателями серии AV POWER-3/4 - несовместима с аналогами других производителей;
• Требует жесткой фиксации в шкафу - слабо закреплённая панель может деформироваться при многократном выдвигании;
• Не рекомендовано применение в средах с постоянной вибрацией без дополнительной амортизации - возможен выход из строя втычных контактов.

Примеры использования

• Промышленный конвейер - замена выключателя без остановки всей линии;
• Энергетический щит на заводе - регулярная диагностика и профилактика с использованием модулей ModBus RTU;
• Система водоснабжения - управление мощными насосами с функциями удалённого контроля через AV-CM1 и AV-RS1;
• Объекты с двойным резервированием - параллельные цепи, где один выключатель можно вывести в ремонт, не нарушая работу второго.

Практические советы

• Перед монтажом проверьте, что шины в шкафу точно соответствуют расположению контактов на задней стороне панели - неверная ориентация вызывает отказ подключения;
• Используйте только оригинальные аксессуары EKF - особенно для модулей ModBus RTU и расцепителей, чтобы сохранить целостность системы;
• При установке дополнительных устройств (например, независимого расцепителя) следите за тем, чтобы фальшпанель была плотно закреплена - иначе контакты будут плохо соединены;
• Для систем с коммуникацией (ModBus) убедитесь, что провода между панелью и модулем AV-CM1 не перегнуты и имеют достаточную длину для свободного выдвижения;
• Регулярно осматривайте направляющие - грязь и окислы могут затруднять движение панели, увеличивая усилие выдвижения и риск поломки механизма.
