Панели боковых для CQE N, ВхГ - 2200х300 мм | R5NLE2232 DKC ДКС

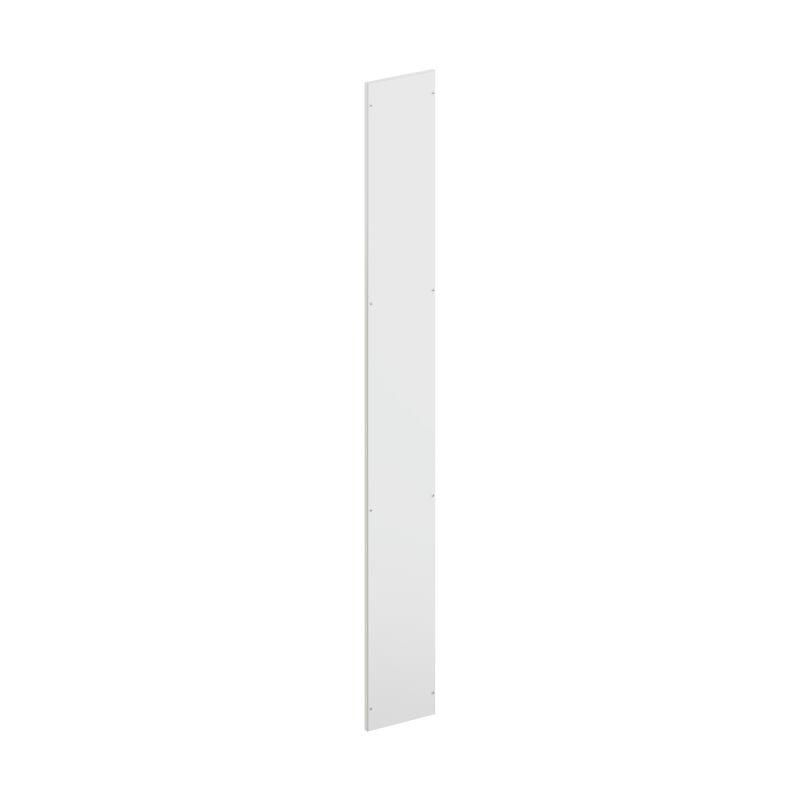

Панель шкафа боковая сталь серый 2200х300 мм CQE N DKC (ДКС) - элемент корпуса для сборки промышленных шкафов серии RAM block, обеспечивающий механическую защиту и герметичность. Применяется в системах автоматизации, релейной защиты и управлении оборудованием. В комплекте две панели.

Назначение и область применения

Боковые панели служат для формирования боковых стенок шкафов серии CQE N. Они ограничивают доступ внутрь шкафа, защищают оборудование от внешних воздействий и поддерживают целостность конструкции. Подходят для установки в промышленных условиях: на заводах, в цехах, на объектах энергетики, транспорта и водоснабжения. Особенно эффективны там, где требуется повышенная прочность, герметичность и долговечность - например, рядом с технологическими линиями, станками или распределительными пунктами.

Технические характеристики

• Материал: сталь толщиной 1,5 мм
• Размеры: 2200 × 300 мм (высота × глубина)
• Цвет: серый, порошковое покрытие RAL 7035
• Тип поверхности: с порошковым покрытием - устойчиво к царапинам, коррозии и химическим воздействиям
• Наличие кабельного ввода: да - позволяет провести кабели через панель без дополнительных отверстий
• Монтажная глубина: 300 мм - совпадает с глубиной шкафа, обеспечивая точную посадку
• Степень защиты: IP65 (при правильной сборке всей конструкции)
• Сейсмостойкость: до 9 баллов
• Вибростойкость: класс M40
• Подтверждённые нормы: соответствие требованиям Российского морского регистра судоходства (РМРС) и Российского речного регистра (РКО)

Совместимость и монтаж

Панель предназначена исключительно для сборки со шкафами серии CQE N от DKC (ДКС). Она несовместима с другими моделями или брендами. Устанавливается на раму шкафа с помощью системы предфиксации - фиксирующие выступы точно попадают в соответствующие отверстия на стойках. Петли для дверей крепятся снаружи стоек, что ускоряет процесс сборки. Кабельные вводы уже выполнены в виде готовых отверстий с уплотнением - достаточно продеть кабель и закрепить зажим.

Безопасность и стандарты

Панель соответствует требованиям безопасности для промышленного оборудования. Сертифицирована по РМРС и РКО - допущена к использованию на судах и речных объектах. Выдерживает вибрацию и сейсмические нагрузки, что делает её пригодной для работы в условиях повышенной опасности. Порошковое покрытие не содержит токсичных веществ и безопасно при эксплуатации в замкнутых помещениях.

Преимущества

• Высокая жёсткость конструкции - сварной каркас шкафа обеспечивает устойчивость даже при максимальной нагрузке
• Две уровня перфорации внутри панели - позволяют удобно крепить реле, контакторы и другие компоненты
• Непрерывный уплотнитель по всему контуру - гарантирует IP65 при правильной сборке всех элементов шкафа
• Ускоренный монтаж - система предфиксации и наружное крепление петель снижают время сборки на 30–40%
• Запас прочности - шкаф выдерживает статическую нагрузку до 1 тонны, а монтажные платы - до 600 кг
• Ассортимент и доступность - широкий набор аксессуаров и быстрая доставка благодаря крупным производственным мощностям DKC

Ограничения применения

• Не предназначен для самостоятельного использования - требует сборки в составе полноценного шкафа CQE N
• Не рекомендовано применение вне температурного диапазона, указанного для всей системы (не указано в данных, но следует проверять документацию на шкаф)
• Порошковое покрытие уязвимо к острым металлическим предметам - при транспортировке и монтаже избегайте царапин
• Кабельные вводы имеют фиксированный диаметр - нельзя использовать кабели с большим наружным диаметром без доработки

Примеры использования

• Электрощиты на производстве для управления насосами и конвейерами
• Щиты релейной защиты на подстанциях
• Контроллеры автоматики в пищевой и химической промышленности
• Оборудование на морских и речных судах - согласно сертификатам РМРС и РКО
• Шкафы в условиях с высокой запылённостью или влажностью - благодаря IP65

Практические советы

• Перед монтажом проверьте, чтобы все отверстия для крепления совпадали с профилем стойки - не используйте силу, если деталь не встаёт легко
• Из-за двойной перфорации можно менять расположение компонентов после сборки - планируйте размещение заранее, чтобы избежать лишнего сверления
• При необходимости увеличить количество кабельных вводов - используйте дополнительные переходники от DKC, подходящие к существующим отверстиям
• При транспортировке храните панели в оригинальной упаковке - они поставляются в паре, и потеря одной панели усложнит сборку
• Для обслуживания шкафа - панель легко демонтируется: открутите крепления, снимите уплотнители и выньте её без повреждений
