Пассивный инфракрасный детектор движения; 1NO 10A (контакт без потенциала); питание 110…230В АC; степень защиты IP55 | 18A182300000PAS Finder

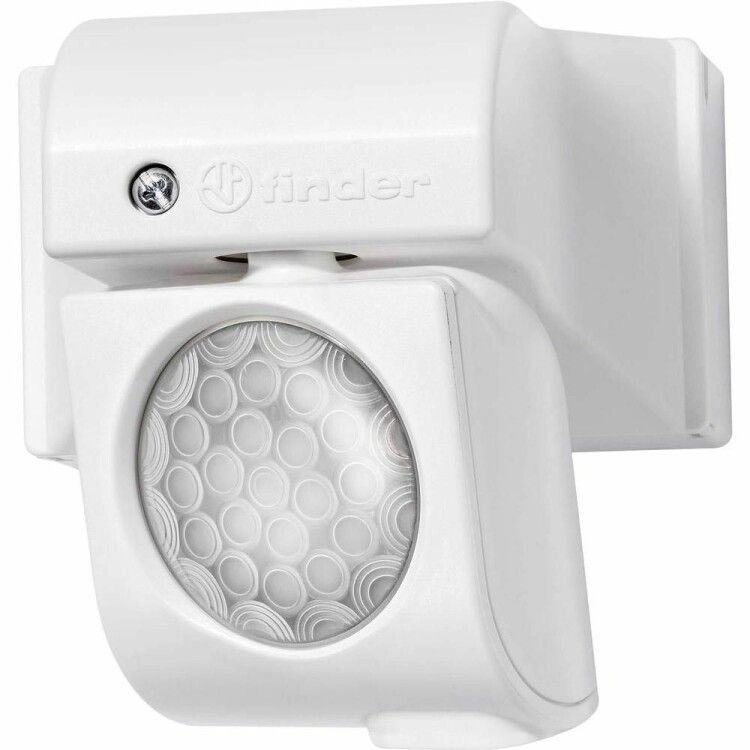

Детектор движения пассивный инфракрасный Finder 18a182300000pas — устройство для автоматического включения освещения или других нагрузок при обнаружении теплового излучения человека. Подходит для установки в помещениях с переменным напряжением 110–230 В, обеспечивает надежную работу благодаря защите IP55 и бесвинтовым клеммам Push-in.

Назначение и область применения

Детектор движения Finder 18a182300000pas реагирует на изменение инфракрасного излучения, вызванное движением человека. Он предназначен для управления светом, вентиляцией или другими нагрузками до 10 А. Устройство применяется в офисах, складах, коридорах, туалетах и других закрытых помещениях, где важно экономить энергию и повышать комфорт.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) — чувствителен к тепловому излучению тела человека
• Питание: переменный ток 110–230 В, частота 50/60 Гц
• Коммутируемый ток: до 10 А — позволяет управлять лампами, группой светодиодов, маломощными нагревательными элементами
• Контакты: один нормально открытый (1NO), без потенциала — контакт замыкается при активации, не имеет собственного напряжения
• Степень защиты: IP55 — защищен от пыли и струй воды, подходит для помещений с повышенной влажностью
• Способ монтажа: на монтажную плату — требует фиксации на DIN-рейке или специальной основе
• Климатическое исполнение: УХЛ4 — работает при температуре от −25 °C до +40 °C, допустима влажность до 95 %
• Материал корпуса: пластик — легкий, устойчивый к механическим воздействиям
• Клеммы: Push-in — быстрое подключение проводов без инструментов

Совместимость и монтаж

Детектор движения Finder 18a182300000pas совместим со всеми стандартными системами управления освещением на базе переменного тока. Для монтажа требуется установка на монтажную плату, которая затем крепится на DIN-рейку. Клеммы Push-in позволяют вставлять одножильные провода сечением до 2,5 мм² — зажим происходит автоматически при введении провода. Перед подключением проверьте соответствие напряжения сети значению 110–230 В AC. Не используйте многожильные провода без наконечников — они могут плохо фиксироваться.

Безопасность и стандарты

Детектор движения Finder 18a182300000pas соответствует европейским стандартам EN 60669-1 и EN 60669-2-1, которые регламентируют безопасность выключателей и реле для домашней и аналогичной бытовой среды. Это гарантирует соответствие требованиям по электробезопасности, термостойкости и долговечности.

Преимущества

• Бесвинтовые клеммы Push-in — ускоряют монтаж и исключают ошибки при затяжке
• Высокий класс защиты IP55 — можно использовать в условиях возможного попадания брызг воды
• Контакт без потенциала — безопаснее при работе с различными типами нагрузок, снижает риск помех
• Широкий диапазон напряжения (110–230 В) — подходит для разных стран и сетей
• Интеграция в системы с DIN-рейкой — легко заменяется и обслуживается

Ограничения применения

• Не предназначена для управления мощными нагрузками выше 10 А — например, двигателями, мощными обогревателями
• Не рекомендован для установки на улице — хотя IP55 защищает от брызг, устройство не рассчитано на прямой дождь или снег
• Чувствителен к источникам тепла — не устанавливайте рядом с радиаторами, окнами с прямыми солнечными лучами или вентиляторами
• Не работает через стекло — инфракрасное излучение не проходит через стеклянные поверхности
• Требует прямой видимости зоны контроля — объект должен находиться в пределах угла обзора датчика

Примеры использования

• Автоматическое включение света в коридоре жилого дома
• Управление освещением в кладовой или техническом помещении
• Подключение к системе освещения на складе с высокой проходимостью
• Включение вентиляции после обнаружения человека в туалете
• Использование в системах безопасности для сигнализации о появлении человека

Практические советы

• Выбирайте место установки так, чтобы датчик охватывал основную зону передвижения — лучше всего направить его на вход в помещение
• Избегайте установки возле источников тепла: батарей, компьютеров, окон с прямым солнечным светом
• Проверяйте посадочную площадку — монтажная плата должна точно соответствовать габаритам устройства
• При использовании с LED-лампами убедитесь, что их суммарная мощность не превышает 10 А — некоторые драйверы создают импульсные нагрузки
• После монтажа протестируйте работу: медленно пройдите зоной действия — датчик должен сработать и задержать включение на установленное время
