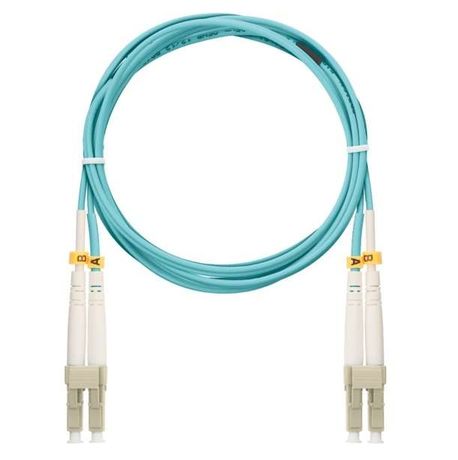

Патч-корд NMF-PC2M3C2-LCU-LCU-002 волоконно-оптический соед. многомод. 50/125мкм стандарта ОМ3 LC/UPC-LC/UPC двойн. LSZH нг(В)-HFLTx 2мм аква 2м NIKOMAX

Патч-корд волоконно-оптический многомодовый 50/125 мкм стандарта ОМ3 LC/UPC-LC/UPC двойной LSZH нг(В)-HFLTx 2 мм аква 2 м от бренда NIKOMAX (артикул nmf-pc2m3c2-lcu-lcu-002) предназначен для быстрого и надёжного соединения оптического оборудования - например, коммутаторов, серверов и тестеров - в локальных сетях на базе многомодового волокна.

Назначение и область применения

Патч-корд используется для передачи данных по оптоволоконным линиям на расстояния до 300 метров при скоростях до 10 Гбит/с. Подходит для подключения активного оборудования в центрах обработки данных, телекоммуникационных шкафах, офисных сетях и системах видеонаблюдения. Двойная конструкция позволяет использовать его в параллельных каналах передачи, где важна точная ориентация сигналов - например, в модульных системах QSFP+ или SFP+.

Технические характеристики

• Тип волокна: многомодовое, 50/125 мкм, стандарт ОМ3
• Длина: 2 метра
• Коннекторы: LC/UPC - два одинаковых разъёма с улучшенной полировкой (UPC) для минимальных потерь сигнала
• Оболочка: LSZH нг(В)-HFLTx - малодымный, негорючий материал, безопасен для закрытых помещений
• Цвет оболочки: аква (бирюзовый) - соответствует цветовой маркировке ОМ3
• Диаметр кабеля: 2 мм - компактный профиль для плотной укладки в трассах и шкафах
• Тип: двойной - содержит два отдельных волокна с указанием полярности (A/B)

Совместимость и монтаж

Патч-корд совместим с любым оборудованием, имеющим порты LC/UPC - это большинство современных оптических коммутаторов, медиаконвертеров и модулей SFP/SFP+. Монтаж не требует специального инструмента: достаточно аккуратно вставить коннекторы в гнёзда до щелчка. Убедитесь, что фиксирующие защёлки находятся сверху - так они меньше подвержены механическим повреждениям. Не допускайте перегибов кабеля радиусом менее 10 мм - это снижает надёжность передачи сигнала.

Безопасность и стандарты

Оболочка выполнена из материала LSZH нг(В)-HFLTx, который не выделяет токсичных газов при горении и соответствует требованиям пожарной безопасности для внутренней прокладки в зданиях. Соответствует стандартам IEC 60794-1-2 для оптических кабелей и рекомендациям TIA-492AAAD для ОМ3 волокна.

Преимущества

• Высокая пропускная способность: ОМ3 обеспечивает работу на скорости до 10 Гбит/с на 300 м
• Устойчивость к помехам: оптика не реагирует на ЭМИ, идеальна рядом с силовым оборудованием
• Лёгкая и компактная конструкция: 2 мм диаметр удобен для уплотнённых маршрутов
• Низкие потери: UPC-полировка минимизирует отражения на контакте
• Полярность чётко обозначена: исключает ошибки при подключении в параллельных каналах

Ограничения применения

Не применяйте патч-корд для одноволоконных систем (SFP BiDi) - он имеет два отдельных волокна. Не используйте на расстояниях более 300 м - для этого нужен одномодовый кабель. Избегайте длительного воздействия прямого солнечного света и температур выше +60 C - это может повредить оболочку LSZH. Не допускайте перегиба или сдавливания кабеля - особенно в местах перехода через кабельные каналы.

Примеры использования

• Подключение сервера к верхнему коммутатору в стойке
• Соединение SFP+ модулей в центре обработки данных
• Переподключение тестового оборудования при диагностике сети
• Интеграция в системы IP-камер с оптическими интерфейсами

Практические советы

• Проверьте цвет оболочки - аква значит ОМ3; жёлтый - одномодовый, оранжевый - ОМ1/ОМ2
• Перед установкой протрите коннекторы чистящей салфеткой для оптики - даже микроскопическая пыль вызывает потери
• При использовании в шкафах с плотной проводкой выбирайте патч-корды с правильной длиной - лишние метры усложняют управление кабелями
• Записывайте номер артикула nmf-pc2m3c2-lcu-lcu-002 при заказе запасных - цвет и тип коннекторов должны точно совпадать
