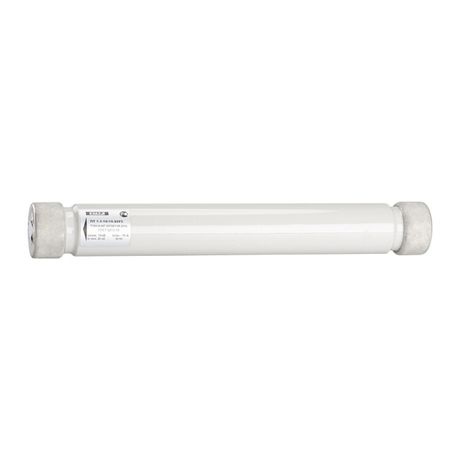

Патрон ПН 01-10-У3 | 310927 КЭАЗ

Патрон ПН 01-10-У3 от КЭАЗ - это высоковольтный предохранительный патрон, предназначенный для защиты силовых цепей переменного тока на напряжение до 10 кВ. Применяется в распределительных устройствах, трансформаторных подстанциях и других объектах энергоснабжения. Артикул 310927 соответствует серии ПТ.

Назначение и область применения

Патрон ПН 01-10-У3 используется для установки предохранителей типа ПКН в сетях переменного тока. Он обеспечивает механическую фиксацию и электрический контакт предохранителя, защищая оборудование от перегрузок и коротких замыканий. Подходит для установки в воздушной среде - то есть внутри щитов, камерах КРУ, на опорных изоляторах. Не предназначен для герметичных или взрывоопасных зон.

Технические характеристики

• Номинальное напряжение: 10 000 В (10 кВ) - максимальное рабочее напряжение сети, для которой рассчитан патрон;
• Тип тока: переменный - совместим только с AC-сетями;
• Диаметр: 55 мм - габаритный размер, важен при подборе места установки и совместимости с креплениями;
• Номинальный ток: 0 А - патрон сам по себе не имеет токовой нагрузки; он служит лишь корпусом для предохранителя, который выбирается отдельно;
• Категория применения: gL/gG - класс защиты по IEC, означает универсальное применение для защиты кабелей и оборудования;
• Технология установки: воздух - требует открытой, проветриваемой среды без воздействия жидкостей и паров;
• Категория эффективности: общего назначения - не специализирован для особых условий, таких как частые включения или импульсные нагрузки.

Совместимость и монтаж

Патрон ПН 01-10-У3 совместим только с предохранителями серии ПКН, которые устанавливаются внутрь. Диаметр 55 мм указывает на типоразмер посадочного места - необходимо проверить соответствие с имеющимися креплениями в оборудовании. Монтаж выполняется вручную: патрон закрепляется на изоляторе или шасси, после чего в него вставляется предохранитель. Нет необходимости в инструменте, но перед работой обязательно отключите питание. Убедитесь, что контакты патрона чистые и не окислены - плохой контакт снижает надёжность срабатывания.

Безопасность и стандарты

Патрон соответствует требованиям категории gL/gG по международному стандарту IEC 60269. Это гарантирует безопасное отключение при сверхтоке и предотвращение возгорания. Однако, поскольку патрон не содержит собственной системы защиты, его безопасная работа зависит от правильного выбора предохранителя ПКН. Не используйте патрон в условиях повышенной влажности, запылённости или химически активной среде - он не имеет защиты выше IP40.

Преимущества

• Высокая механическая прочность - выдерживает вибрацию и ударные нагрузки в промышленных условиях;
• Стандартный размер 55 мм - легко заменяемый, совместим с большинством существующих решений;
• Изготовлен КЭАЗ - известным производителем с длительным опытом в области высоковольтной аппаратуры;
• Не требует обслуживания - работает без регулярного техобслуживания при правильном подборе предохранителя.

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока (AC);
• Нельзя использовать в помещениях с высокой влажностью, пылью или агрессивными газами - отсутствует герметизация;
• Не предназначен для частых коммутаций - патрон не рассчитан на оперативное включение/выключение, только на аварийное отключение;
• Номинальный ток равен 0 А - значит, нельзя выбирать патрон по току, только по напряжению и типу предохранителя;
• Требует обязательного использования предохранителей ПКН - другие типы не подходят.

Примеры использования

• Защита трансформаторов 6–10 кВ в комплектных распределительных устройствах (КРУ);
• Аппаратура на подстанциях малой мощности, где требуется простая и надёжная защита;
• Линии питания промышленных насосов, вентиляторов и конвейеров с высоковольтным приводом;
• Замена старых патронов в модернизируемых системах, где сохраняется базовая конструкция 55 мм.

Практические советы

• Выбирайте предохранитель ПКН исходя из тока нагрузки и времени срабатывания - патрон сам по себе не задаёт токовые параметры;
• Проверьте посадочные размеры перед установкой: даже небольшое отклонение в 1–2 мм может вызвать плохой контакт и перегрев;
• После срабатывания предохранителя всегда заменяйте и патрон, если видны следы дугового разряда - трещины, обугливание контактов;
• Не смешивайте патроны ПН 01-10-У3 с другими сериями - даже если они кажутся одинаковыми, различаются материалы и допуски;
• Храните патроны в сухом месте - влага может повредить изоляционные поверхности, особенно при длительном хранении.
