Патрон ПН 01-6-У3 | 310928 КЭАЗ

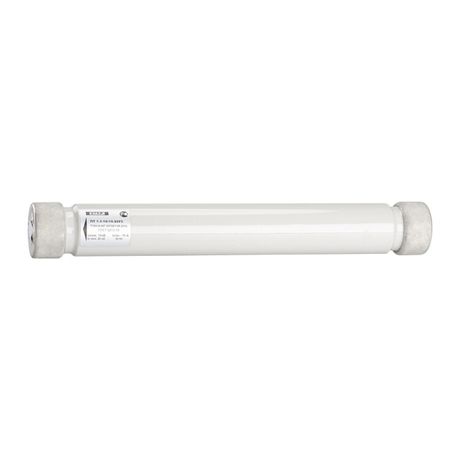

Патрон ПН 01-6-У3 от КЭАЗ - это воздушный предохранительный патрон для защиты цепей высокого напряжения до 6000 В. Применяется в распределительных устройствах, где требуется надёжная коммутация и защита от перегрузок и коротких замыканий. Артикул 310928 соответствует серии ПТ.

Назначение и область применения

Патрон ПН 01-6-У3 предназначен для установки предохранителей типа ПКН в системах переменного тока. Он обеспечивает механическую фиксацию и электрический контакт предохранителя, защищая оборудование от повреждений при аварийных режимах. Подходит для использования в силовых щитах, трансформаторных подстанциях, на промышленных объектах с напряжением до 6 кВ.

Технические характеристики

• Диаметр корпуса: 55 мм - позволяет использовать патрон с совместимыми предохранителями по габаритам
• Номинальное напряжение: 6000 кВ - рассчитан на работу в сетях до 6 кВ переменного тока
• Тип напряжения: AC - работает только с переменным током
• Номинальный ток: 0 А - сам патрон не имеет номинального тока; он служит лишь для крепления предохранителя, который выбирается отдельно
• Категория применения: gL/gG - соответствует международному стандарту IEC 60269, подходит для защиты кабельных и распределительных линий
• Технология установки: Воздушная - монтируется в открытых распределительных устройствах, без герметизации
• Категория эффективности: Общее назначение - универсальное решение для типовых промышленных задач

Совместимость и монтаж

Патрон ПН 01-6-У3 совместим только с предохранителями серии ПКН, которые имеют аналогичный диаметр 55 мм. Установка осуществляется путём вставки предохранителя в патрон и фиксации контактов. Для правильной работы необходимо проверить соответствие посадочного диаметра и глубины посадки. Монтаж выполняется при отключённом питании. Напряжение питания не должно превышать 6 кВ.

Безопасность и стандарты

Патрон ПН 01-6-У3 соответствует требованиям стандарта IEC 60269 (категории gL/gG). Конструкция исключает случайное прикосновение к токоведущим частям при установленном предохранителе. Однако из-за отсутствия герметизации (воздушная технология) не рекомендован для установки во влажных, запылённых или взрывоопасных средах без дополнительной защиты.

Преимущества

• Механическая прочность корпуса обеспечивает долговечную работу даже при частой замене предохранителей
• Стандартный размер 55 мм упрощает замену и ремонт - совместим со многими моделями ПКН
• Простая конструкция снижает риск ошибок при монтаже
• Поддерживает класс защиты gL/gG - гарантирует селективность и быстрое отключение при КЗ

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• Номинальный ток самого патрона не указан - он зависит от выбранного предохранителя ПКН
• Из-за воздушной технологии не подходит для помещений с повышенной влажностью, пылью или химически активной средой
• Не используется в автоматизированных системах без внешних средств контроля состояния предохранителя

Примеры использования

• Защита входных кабелей на трансформаторных подстанциях 6 кВ
• Распределительные шкафы на заводах с мощными двигателями
• Линии питания насосных станций и компрессоров
• Аппараты управления в энергоемком оборудовании, где необходима простая и надёжная защита

Практические советы

• Перед установкой всегда проверяйте, что предохранитель ПКН имеет подходящий номинальный ток и напряжение - патрон ПН 01-6-У3 сам по себе не определяет защитные параметры
• При замене предохранителя используйте изолирующие средства - рабочее напряжение 6 кВ опасно!
• Не устанавливайте патрон в закрытые ящики без вентиляции - перегрев может повредить изоляцию
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление увеличивает переходное сопротивление
• При проектировании системы учтите, что ток срабатывания предохранителей ПКН не регламентирован - выбирайте их по каталогу производителя, ориентируясь на нагрузку и время отключения
