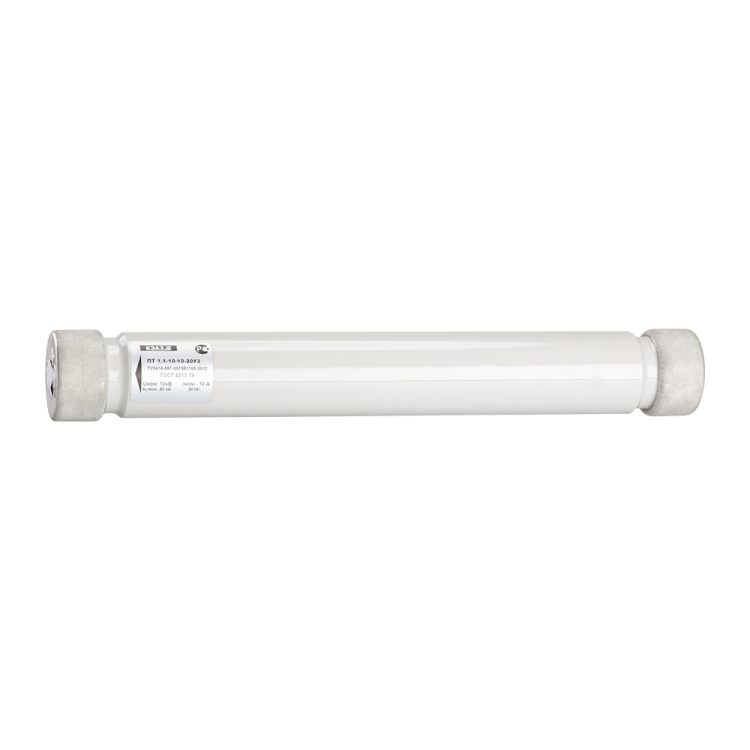

Патрон ПТ 1.2 10кВ 31.5А 31.5кА У1 КЭАЗ 120445

Патрон ПТ-1.2-10-31,5-31,5-У1 - высоковольтный предохранитель от КЭАЗ, предназначенный для защиты силовых цепей до 10 кВ при токе до 31,5 А. Применяется в распределительных устройствах, трансформаторных подстанциях и других объектах энергоснабжения. Артикул 120445 соответствует серии ПТ.

Назначение и область применения

Патрон ПТ-1.2-10-31,5-31,5-У1 используется для быстрого отключения повреждённых участков электрической сети при перегрузках и коротких замыканиях. Он защищает оборудование - трансформаторы, кабели, реакторы - от аварийных токов. Подходит для воздушных распределительных устройств (РУ) 6–10 кВ, особенно там, где требуется надёжная и простая защита без автоматических выключателей.

Технические характеристики

• Номинальное напряжение: 10 кВ (переменный ток)
• Номинальный ток: 31,5 А
• Предельная коммутационная способность: 31,5 кА
• Тип изделия: патрон (высоковольтный предохранитель)
• Категория применения: gL/gG - универсальная защита кабелей и оборудования
• Диаметр корпуса: 72 мм
• Способ установки: воздушный - монтируется на изоляторы в открытых распределительных устройствах
• Климатическое исполнение: У1 - работает при температуре от −40 C до +40 C, в умеренном климате с нормальной влажностью
• Наличие бойка: да - механический индикатор срабатывания, виден при внешнем осмотре
• Категория эффективности: общего назначения - не специализирован для сверхбыстрого срабатывания, но обеспечивает надёжную защиту в большинстве случаев

Совместимость и монтаж

Патрон ПТ-1.2-10-31,5-31,5-У1 совместим с контактными держателями серии ПТ, предназначенными для установки на опорные изоляторы. Монтаж выполняется вручную: патрон вставляется в держатель до щелчка. Обязательно проверьте соответствие диаметра 72 мм и типа контактов. Нельзя использовать с держателями других серий - например, ПКТ или ПМ. Для безопасного обслуживания рекомендуется отключить питание и применять изолирующие штанги.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и международному стандарту IEC 60282-1. Конструкция исключает самопроизвольное выпадение при вибрации. Бойк позволяет визуально определить сработавший предохранитель без вскрытия. Сертифицирован для работы в условиях повышенной запылённости и колебаний температуры, характерных для промышленных объектов.

Преимущества

• Простота замены - не требует сложного оборудования, достаточно изолирующей штанги
• Надёжный индикационный бойк - сразу видно, что предохранитель сработал
• Стабильная работа при широких перепадах температур - идеален для холодных регионов
• Совместим со всей серией ПТ - легко заменить на аналогичный элемент при ремонте
• Высокая коммутационная способность (31,5 кА) - выдерживает самые частые аварийные режимы в сетях 10 кВ

Ограничения применения

• Не применяется в закрытых ячейках с газовой изоляцией - только воздушная установка
• Не подходит для защиты электронных устройств или чувствительной аппаратуры - слишком медленное срабатывание по сравнению с полупроводниковыми предохранителями
• Запрещено использовать при напряжении выше 10 кВ - риск пробоя изоляции
• Не рассчитан на частые оперативные включения/отключения - только для защиты от аварий
• Не допускается использование в помещениях с химически активной средой - климат У1 не предусматривает защиту от агрессивных газов

Примеры использования

• Защита масляных трансформаторов 6/10 кВ на подстанциях
• Автоматическая защита кабельных линий 10 кВ в городских распределительных пунктах
• Фидеры на промышленных предприятиях с двигателями и конвейерами
• Линии питания насосных станций и компрессорных установок

Практические советы

• При замене всегда используйте оригинальные патроны ПТ-1.2-10-31,5-31,5-У1 - несовместимые модели могут не сработать при КЗ
• Проверяйте целостность бойка перед установкой - деформированный бойк указывает на ранее сработавшую защиту
• Убедитесь, что держатель чистый и не имеет следов дугового разрушения - грязь или нагар снижают контактное давление
• При проектировании системы учтите, что максимальный ток нагрузки должен быть ниже 31,5 А - лучше оставить запас 10–15%
• Для систем с частыми кратковременными перегрузками (например, пуск двигателей) выбирайте более высокий номинал - 40 А или 50 А, если позволяют условия
