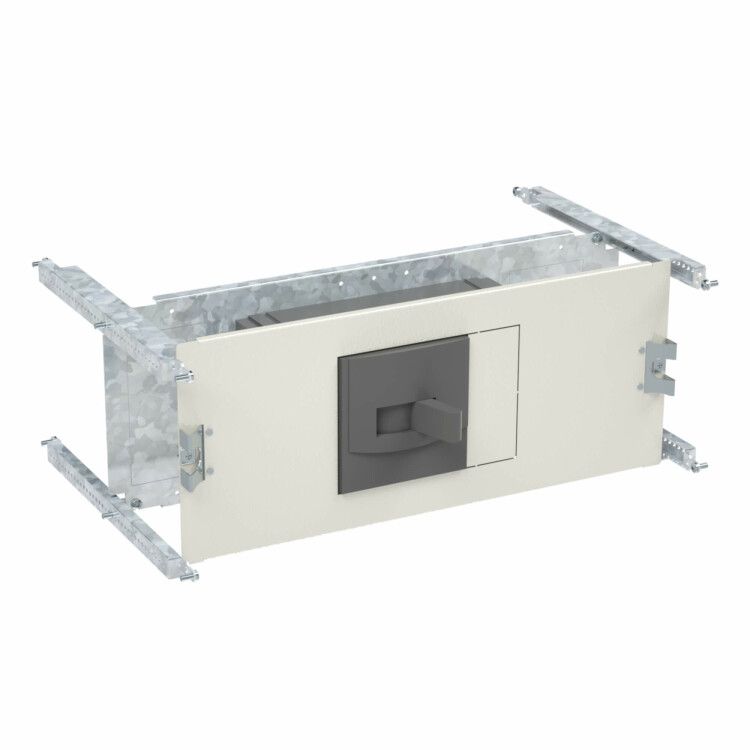

Комплект базовый для горизонтальной установки АВ ABB XT1 160А втыч.+мот.прив. без секционирования Ш=600мм внутреняя панель DKC R5PKIB2H61412 ДКС

Комплект для горизонтальной установки автоматического выключателя ABB XT1 (160A, втычной привод + моторный привод), ширина 600мм, внутренняя панель DKC предназначен для компактной и надежной фиксации автомата ABB XT1 в распределительном щите шириной 600 мм. Комплект обеспечивает удобство обслуживания и совместим с системой управления на базе моторного привода. Артикул r5pkib2h61412 соответствует серии RAM power и используется в промышленных объектах.

Назначение и область применения

Этот комплект позволяет смонтировать трёхполюсный автоматический выключатель ABB XT1 (160А) в горизонтальном положении внутри шкафа с внутренними габаритами 600×150 мм. Подходит для установки в силовые и управляющие щиты, где требуется дистанционное управление и частое обслуживание. Применяется в цепях с высокой нагрузкой: промышленные станки, конвейеры, системы вентиляции, насосные станции.

Технические характеристики

• Тип изделия: комплект для горизонтальной установки
• Номинальный ток автомата: 160 А
• Ширина шкафа: 600 мм
• Высота блока: 150 мм
• Исполнение автомата: втычное (удобная замена без демонтажа проводов)
• Привод: комбинированный - втычной + моторный (дистанционное включение/отключение)
• Материал корпуса: сталь
• Цвет: светло-серый
• Производитель внутренней панели: DKC (ДКС)
• Серия: RAM power

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями ABB XT1 втычного исполнения номиналом до 160 А. Установка выполняется на внутреннюю панель DKC, которая крепится к стенкам шкафа. Монтаж требует точного соблюдения посадочного места - зазор между боковыми стенками шкафа и комплектом не должен превышать допустимые значения. Для работы с моторным приводом необходимо подвести управляющее напряжение (обычно 24 В постоянного или переменного тока, проверьте спецификацию привода отдельно).

Безопасность и стандарты

Компоненты сертифицированы в соответствии с требованиями IEC 60947-2 и ГОСТ Р 50030.2. Конструкция обеспечивает изоляцию токоведущих частей и предотвращает случайное прикосновение к контактам при закрытом доступе. Напряжение питания моторного привода должно соответствовать указанию в документации ABB - перегрузка или неверное напряжение повредят механизм.

Преимущества

• Удобная замена автомата ABB XT1 без отключения всей цепи - благодаря втычному соединению контактов
• Поддержка дистанционного управления через моторный привод - снижает необходимость физического доступа к щиту
• Жесткая металлическая рама обеспечивает устойчивость к вибрациям и механическим воздействиям
• Стандартная высота 150 мм позволяет использовать комплект в типовых шкафах без доработки
• Совместимость с серией RAM power - единая система сборки для крупных проектов

Ограничения применения

• Не подходит для вертикальной установки - конструкция рассчитана только на горизонтальное расположение
• Не совместим с другими сериями автоматических выключателей, кроме ABB XT1 втычного типа
• Не предназначена для открытых площадок или помещений с повышенной влажностью - материал сталь не имеет антикоррозийного покрытия
• Максимальная ширина шкафа - 600 мм; при большей ширине потребуется другой комплект

Примеры использования

• Щит управления технологической линии на пищевом заводе - быстрая замена автомата во время планового обслуживания
• Распределительный пункт на складском комплексе - дистанционное отключение мощного конвейера через пульт
• Автоматизация насосной станции - использование моторного привода для аварийного отключения при перегреве

Практические советы

• Перед монтажом проверьте, что автомат ABB XT1 действительно втычного исполнения - отличается наличием защелок и плоских контактов
• Убедитесь, что глубина шкафа достаточна для свободного открывания двери при установленном комплекте
• При использовании моторного привода запишите полярность подключения - неверная фазировка может сломать редуктор
• Не используйте комплект в условиях температур ниже -25C - пластиковые элементы привода становятся хрупкими
• Для долговечности рекомендуется периодически осматривать крепления и состояние контактов встык
