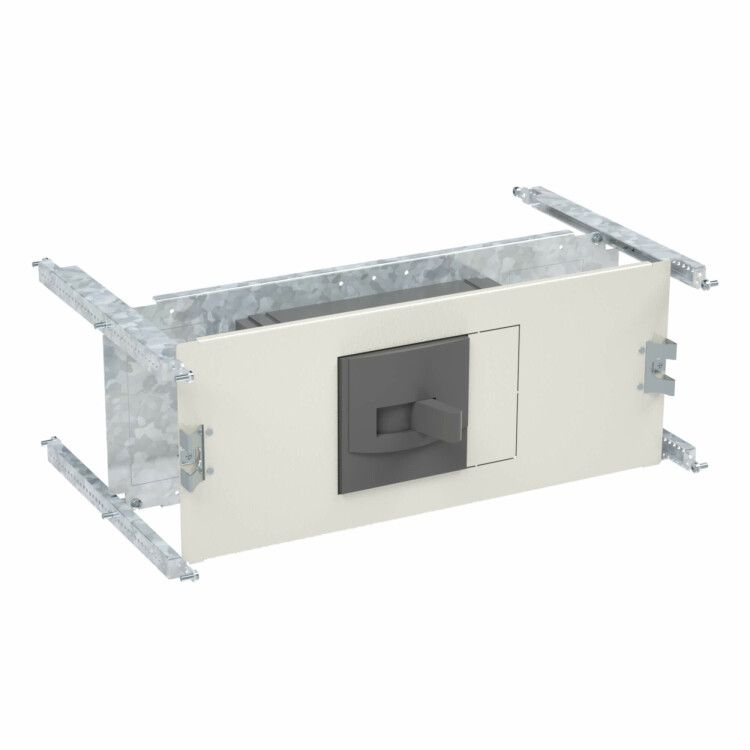

Комплект базовый для горизонтальной установки АВ ABB XT3 250А стац.+мот.прив. без секционирования Ш=600мм внутреняя панель DKC R5PKIB2H61213 ДКС

Комплект для горизонтальной установки автоматического выключателя ABB XT3 (250A, стационарный + моторный привод), без секционирования, ширина 600мм, внутренняя панель DKC, серия F-MO предназначен для фиксации и подключения трёхполюсного автомата ABB XT3 в распределительном щите шириной 600 мм. Комплект включает металлическую панель DKC и крепёж, обеспечивает надёжную стационарную установку с возможностью удалённого управления через моторный привод.

Назначение и область применения

Этот комплект используется для монтажа автоматического выключателя ABB XT3 в горизонтальных силовых шкафах. Он подходит для систем, где требуется постоянная установка без возможности извлечения аппарата — например, на промышленных линиях, в центрах распределения электроэнергии или узлах управления насосными станциями. Моторный привод позволяет дистанционно включать/выключать автомат, что особенно удобно в труднодоступных местах или в условиях повышенной безопасности.

Технические характеристики

• Номинальный ток автомата: 250 А
• Число полюсов: 3
• Ширина комплекта: 600 мм
• Высота блока: 150 мм
• Исполнение автомата: стационарное (не отсоединяемое)
• Тип привода: моторный (дистанционное управление)
• Наличие секционирования: отсутствует
• Материал корпуса: сталь
• Цвет: светло-серый
• Внутренняя панель: DKC
• Серия комплекта: F-MO

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями ABB XT3 серии F-MO, имеющими стационарное исполнение. Установка выполняется внутри шкафа шириной 600 мм. Панель DKC имеет предварительно просверленные отверстия под болты крепления автомата — необходимо использовать только рекомендованные крепёжные элементы от ABB. Подключение проводов осуществляется непосредственно к зажимам автомата после его фиксации. Моторный привод требует подвода управляющего напряжения (обычно 24 В переменного или постоянного тока) — проверьте соответствие напряжения в вашей системе перед монтажом.

Безопасность и стандарты

Автоматический выключатель ABB XT3 соответствует международным стандартам IEC 60947-2. Комплект DKC изготовлен из стали и прошёл тестирование на механическую прочность и долговечность в промышленной среде. Напряжение питания моторного привода должно соответствовать указанным в документации ABB значениям — перегрузка или неверное напряжение могут повредить механизм привода.

Преимущества

• Упрощает сборку шкафа за счёт готовой панели DKC — не нужна самостоятельная сверловка или изготовление рамы.
• Обеспечивает жёсткую фиксацию автомата, снижая риск вибраций и потери контакта.
• Моторный привод позволяет управлять выключателем удалённо, минимизируя необходимость доступа к активному оборудованию.
• Стальная конструкция панели устойчива к деформациям даже при длительной нагрузке.

Ограничения применения

• Не подходит для выкатных или съёмных модулей — комплект рассчитан только на стационарную установку.
• Не допускается использование с другими сериями автоматических выключателей, кроме ABB XT3 F-MO.
• Отсутствует секционирование — нельзя заменить автомат без отключения всего участка сети.
• Работает только в закрытых шкафах; не предназначена для открытого монтажа или наружной установки.

Примеры использования

• Горизонтальный силовой шкаф на заводе с автоматическим управлением конвейерной линией.
• Щит распределения энергии в водонагревательной станции, где требуется дистанционное отключение при аварии.
• Центральное распределительное устройство в логистическом комплексе с контролируемым питанием оборудования.

Практические советы

• Перед монтажом убедитесь, что глубина шкафа достаточна для свободного доступа к клеммам автомата — панель DKC занимает 150 мм по высоте, но требует запаса сзади для проводов.
• Проверьте наличие всех элементов комплекта: панель DKC, крепёж, уплотнители (если указаны в спецификации). Отсутствие одного элемента может нарушить герметичность или безопасность.
• Подключайте моторный привод только после окончательной фиксации автомата — попытки включения до установки могут повредить зубчатые механизмы.
• При использовании в помещениях с высокой влажностью или пылью — дополнительно убедитесь, что сам автомат ABB XT3 имеет подходящий класс защиты IP (например, IP54 или выше).
