Комплект базовый для горизонтальной установки АВ SE CompactNSX 250А стац./стац.+мот. прив./втыч./втыч.+мот. прив. без секционирования DKC R5PKIB3H62213 ДКС

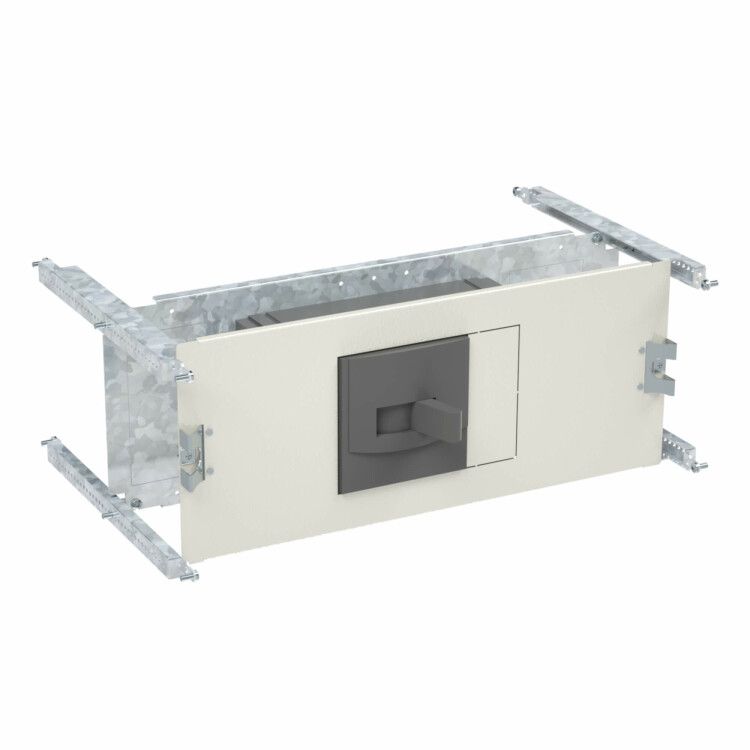

Комплект для горизонтальной установки автоматического выключателя SE CompactNSX 250A (стационарное/стационарное+мотопривод/втычное/втычное+мотопривод) без секционирования DKC, Ш600 В150 — это металлический крепёжный модуль, предназначенный для фиксации автоматических выключателей Schneider Electric серии NSX250 в распределительных щитах шириной 600 мм. Комплект обеспечивает надёжную горизонтальную установку без необходимости сверления или доработки шкафа, ускоряя монтаж и повышая точность сборки.

Назначение и область применения

Комплект предназначен для монтажа трёхполюсных автоматических выключателей Schneider Electric NSX250 в следующих исполнениях: стационарном, стационарном с моторным приводом, втычном и втычном с моторным приводом. Он используется в силовых щитах, где требуется жёсткая фиксация аппарата на горизонтальной плоскости. Подходит для промышленных объектов, энергообъектов, систем автоматизации и центров управления двигателями. Установка возможна в шкафах шириной 600 мм и высотой блока 150 мм.

Технические характеристики

• Тип комплекта: крепёжные детали (не содержит электрооборудование, только монтажная рама и панели)
• Материал корпуса: сталь, оцинкованная для защиты от коррозии
• Цвет корпуса: светло-серый
• Ширина шкафа: 600 мм
• Высота блока: 150 мм
• Поддерживаемые типы NSX250: стационарные и втычные, с моторным приводом и без
• Секционирование: отсутствует (не предусматривает изоляцию между группами аппаратов)

Совместимость и монтаж

Комплект совместим исключительно с автоматическими выключателями Schneider Electric серии NSX250. Для других серий (например, NSX100–400) он не подходит. Монтаж выполняется путём закрепления комплекта на боковой стенке шкафа с помощью болтов или саморезов. Лицевая панель имеет предварительно просверленные отверстия под крепление самого выключателя — не требует дополнительной перфорации. После установки комплекта выключатель просто вставляется в направляющие и защёлкивается. При использовании втычного исполнения с моторным приводом необходимо убедиться, что провода и кабели не препятствуют движению механизма.

Преимущества

• Устраняет необходимость изготовления индивидуальных кронштейнов — экономит время на монтаже
• Обеспечивает одинаковое положение всех установленных выключателей, улучшая эргономику обслуживания
• Изготовлен из стали — прочнее пластиковых аналогов, устойчив к механическим нагрузкам
• Не требует специального инструмента для установки — достаточно обычных гаечных ключей
• Работает со всеми вариантами исполнения NSX250: стационарными и втычными, с приводом и без

Ограничения применения

• Не подходит для вертикальной установки — предназначен только для горизонтального расположения
• Не обеспечивает электрическую изоляцию между аппаратами (нет секционирования); при необходимости — применяйте отдельные изолирующие планки
• Не совместим с выключателями других брендов или серий, кроме Schneider Electric NSX250
• Не рассчитан на использование вне закрытых щитов — не имеет степени защиты IP
• Максимальная высота блока — 150 мм; более крупные устройства не поместятся

Примеры использования

• Горизонтальная панель в распределительном щите на заводе для установки трёх NSX250 — два на питание двигателей, один на освещение
• Щит управления насосной станцией с двумя втычными NSX250 с моторными приводами, управляемыми с пульта
• Центральный щит здания с комбинированной установкой: стационарный выключатель + втычной с приводом

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа позволяла свободно открывать дверцу при установленном выключателе — NSX250 требует места для рычага управления
• При использовании втычного исполнения с моторным приводом оставьте запас кабеля для перемещения аппарата при замене
• Не используйте комплект в условиях повышенной влажности без дополнительной герметизации — материал не имеет антикоррозийного покрытия выше класса C3
• При заказе нескольких комплектов убедитесь, что все они соответствуют одному типу исполнения NSX250 — смешивание стационарных и втычных моделей в одном комплекте невозможно
• Артикул r5pkib3h62213 — единственный идентификатор этого комплекта; другие комплекты DKC с похожими названиями могут отличаться по размерам или совместимости
