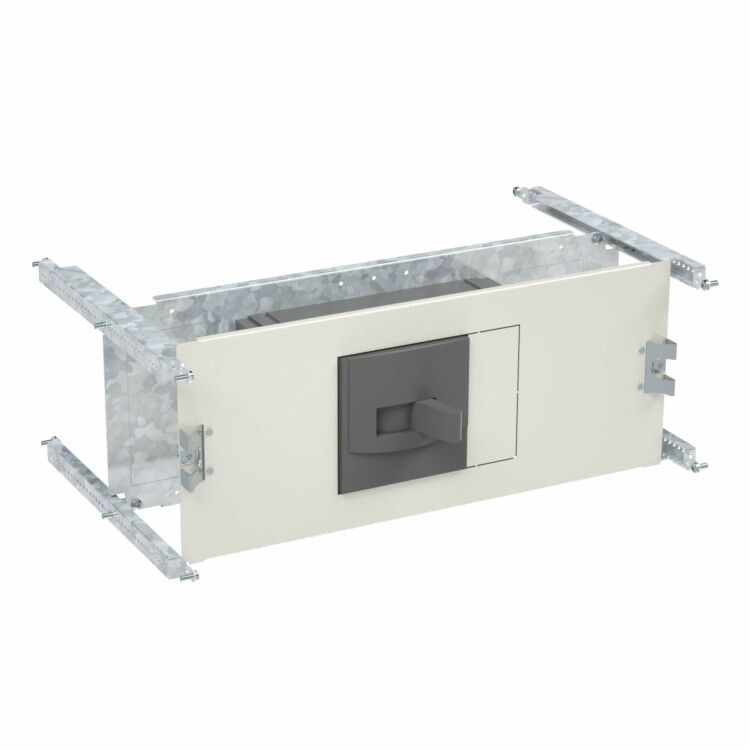

Комплект базовый для горизонтальной установки АВ ABB T5 630А выкат.+мот. прив. без секционирования Ш=600мм внутреняя панель DKC R5PKIB2H61616 ДКС

Комплект для горизонтальной установки автоматического выключателя ABB T5 (630A, выкат. + моторный привод), ширина 600мм, внутренняя панель DKC, без секционирования - это готовое решение для монтажа выкатного автомата ABB T5 в силовые шкафы шириной 600 мм. Комплект включает металлическую панель DKC и все необходимые крепления, обеспечивая надёжную фиксацию и доступ к оборудованию без необходимости доработки шкафа.

Назначение и область применения

Комплект предназначен для установки трёхполюсного автоматического выключателя ABB T5 на 630 А с выкатной рамой и моторным приводом. Он используется в распределительных устройствах среднего напряжения, где требуется безопасная и удобная операция переключения - например, в центрах управления, на промышленных объектах, в системах бесперебойного питания. Подходит для шкафов с горизонтальным расположением оборудования, когда важно минимизировать время обслуживания и исключить контакт с токоведущими частями.

Технические характеристики

• Ширина комплекта: 600 мм - соответствует стандартному шагу монтажа в силовых шкафах
• Высота блока: 250 мм - оптимальна для размещения выкатного механизма ABB T5
• Материал корпуса: сталь - обеспечивает механическую прочность и устойчивость к деформации
• Цвет корпуса: светло-серый - совместим с промышленными стандартами окраски шкафов
• Тип комплекта: крепёжные детали / набор - содержит всё необходимое для сборки, кроме самого автомата
• Интеграция: внутренняя панель DKC - предварительно подготовленная поверхность для крепления выкатного модуля
• Секционирование: отсутствует - не имеет внутренних перегородок, что позволяет использовать всю площадь для одного аппарата

Совместимость и монтаж

Комплект совместим только с автоматическими выключателями ABB T5 серий выкатного исполнения, рассчитанными на 630 А. Монтаж выполняется внутри шкафа шириной 600 мм. Панель DKC крепится к боковым стенкам шкафа с помощью болтов или сварки - в зависимости от конструкции корпуса. Выкатной механизм ABB T5 вставляется в панель до щелчка фиксатора. Моторный привод подключается к внешним клеммам через кабели, выводимые через предусмотренные проходы. Установка требует точного соблюдения габаритов: посадочное место жестко задано, отклонения недопустимы.

Преимущества

• Готовая решётка для монтажа - снижает время сборки и риск ошибок при установке
• Стальная конструкция - устойчива к вибрациям и нагрузкам, характерным для промышленных условий
• Универсальное соответствие стандартам ABB T5 - гарантирует правильную работу выкатного механизма
• Отсутствие секционирования - даёт возможность свободного доступа ко всем частям автомата при обслуживании
• Интеграция с панелью DKC - обеспечивает единый стиль и совместимость с другими решениями серии RAM power

Ограничения применения

• Не подходит для вертикальной установки - конструкция рассчитана только на горизонтальное положение
• Не совместим с автоматами других серий - даже если они имеют аналогичный номинал (например, SACE или Masterpact)
• Не предусматривает дополнительные функции - такие как заземление, блокировки или сигнализация; их необходимо реализовать отдельно
• Не предназначена для наружной установки - материал не защищён от атмосферных воздействий
• Работает только с моторным приводом, указанным в названии - без него выкатной механизм не будет работать

Примеры использования

• Энергообъекты: распределительные пункты на заводах, где требуется удалённое управление питанием крупных потребителей
• ЖКХ: системы автономного энергоснабжения с автоматическим переводом на резерв
• Производство: линии с конвейерами, где перезапуск после срабатывания защиты должен происходить без участия персонала
• Административные здания: центральные щиты с выкатными автоматами для быстрого ремонта без отключения всего помещения

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа позволяла полностью выкатить автомат - минимальная глубина должна превышать 800 мм
• Обязательно используйте только оригинальные кабели и соединители, рекомендованные ABB для работы с моторным приводом
• При установке в шкаф с вентиляцией учтите, что теплоотвод от автомата происходит через переднюю часть - не закрывайте её изоляцией
• Панель DKC не является защитной крышкой - для безопасности применяйте отдельные двери с блокировками
• Заказывайте комплект вместе с автоматом ABB T5 - так вы гарантированно получите совместимую пару, особенно при наличии специальных модификаций привода
