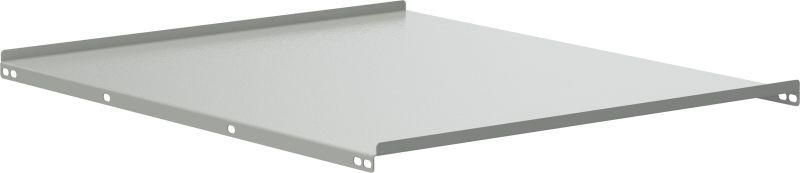

Перегородка горизонтальная 600х600 FORMAT IEK FO-00-HW-060-060

Перегородка горизонтальная 600х600 от IEK (ИЭК), артикул fo-00-hw-060-060, предназначена для безопасной изоляции клемм воздушного выключателя от сборных шин в комплектных распределительных устройствах (НКУ). Выполнена из стали, устойчивой к механическим воздействиям, и рассчитана на долгий срок эксплуатации - до 15 лет.

Назначение и область применения

Перегородка горизонтальная 600х600 используется внутри НКУ для физического разделения двух зон: ввода и вывода клемм воздушного выключателя и сборных шин. Это предотвращает случайные замыкания между токоведущими частями, снижает риск поражения током при обслуживании и обеспечивает соответствие требованиям электроустановочных норм. Применяется в силовых щитах на производствах, в энергообъектах и объектах ЖКХ, где установлены воздушные автоматические выключатели.

Технические характеристики

• Размеры: 600 × 600 мм - соответствует стандартным габаритам корпусов НКУ
• Материал: сталь - обеспечивает жесткую, прочную конструкцию, устойчивую к деформациям
• Цвет: серый - совместим с цветовой гаммой оборудования серии FORMAT от IEK
• Срок службы: 15 лет - рассчитана на длительную работу в условиях промышленной эксплуатации

Совместимость и монтаж

Перегородка горизонтальная 600х600 совместима с НКУ, выполненными по типовым решениям IEK серии FORMAT. Устанавливается внутренне - крепится к раме или направляющим корпуса с помощью болтов или защелок, в зависимости от модели шкафа. Перед установкой проверьте наличие свободного места вдоль оси воздушного выключателя. Монтаж выполняется при отключенном питании. Не требует дополнительных инструментов, кроме стандартного набора для сборки НКУ.

Безопасность и стандарты

Изделие соответствует принципам безопасности, предусмотренным ГОСТ Р 51321.1 и IEC 61439 для комплектных распределительных устройств. Обеспечивает класс защиты IP20 в зоне установки, что исключает доступ к токоведущим частям при открытых дверях шкафа. Сертифицировано для работы в помещениях с уровнем загрязнения 2 и температурой от -25C до +40C.

Преимущества

• Высокая механическая прочность благодаря стальной конструкции - не деформируется при вибрациях и ударах
• Чёткое разделение зон - минимизирует риск ошибочного контакта при ремонте или тестировании
• Совместимость с серией FORMAT - легко интегрируется в уже собранные шкафы без доработок
• Долгий срок службы - не требует замены в течение всего цикла эксплуатации НКУ

Ограничения применения

• Не предназначен для использования вне закрытых металлических шкафов - не имеет внешней защиты от пыли и влаги
• Не применяется в качестве основной изоляции для высоких напряжений выше 1000 В переменного тока - только как разделительная перегородка
• Не рекомендуется использовать в средах с агрессивными химическими веществами - материал не покрыт антикоррозийным слоем

Примеры использования

• Разделение входных и выходных клемм воздушного автомата АВМ-630 в щите питания цехового конвейера
• Изоляция шин 400 В от клемм отходящих групп в распределительном пункте (РП) многоквартирного дома
• Формирование зон безопасности при модернизации старого НКУ с использованием новых выключателей IEK

Практические советы

• Перед установкой убедитесь, что перегородка не перекрывает пути прокладки кабелей к клеммам - возможна необходимость подрезки по контуру
• При работе с несколькими воздушными выключателями используйте одну перегородку на каждый блок - не комбинируйте несколько зон одной деталью
• Проверяйте плотность прилегания к раме: зазор более 2–3 мм может нарушить изоляционные свойства
• Артикул fo-00-hw-060-060 - единственный вариант этого типа в серии FORMAT; аналоги других брендов имеют другие крепления и размеры
