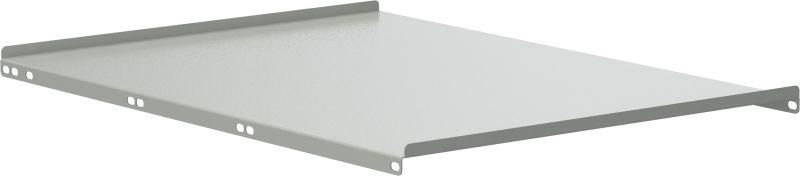

Перегородка горизонтальная для распред. шин 445х800 FORMAT IEK FO-00-HWD-0445-080

Перегородка горизонтальная для распределительных шин 445х800 от IEK (ИЭК), артикул fo-00-hwd-0445-080, предназначена для безопасной изоляции токоведущих элементов внутри шкафов НКУ. Эта перегородка используется в составе распределительных устройств серии FORMAT для разделения магистральных и распределительных шин.

Назначение и область применения

Перегородка горизонтальная для распределительных шин 445х800 устанавливается внутри шкафов низковольтного коммутационного оборудования (НКУ) для физического разделения двух зон: магистральных шин (основная линия питания) и распределительных шин (ответвления к нагрузкам). Она предотвращает случайный контакт с токоведущими частями при открытой двери шкафа, что соответствует требованиям безопасности при обслуживании.

Подходит для установки в шкафах типовых решений IEK серии FORMAT, используемых в промышленных объектах, жилых комплексах, торговых центрах и на энергообъектах.

Технические характеристики

• Размеры: 445 × 800 мм - оптимальные габариты для стандартных шкафов НКУ
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Цвет: серый - совпадает со стандартным цветовым исполнением корпусов IEK
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию в условиях промышленной среды

Совместимость и монтаж

Перегородка горизонтальная для распределительных шин 445х800 совместима с шкафами серии FORMAT от IEK. Установка осуществляется на направляющие или крепёжные профили внутренней рамы шкафа. Крепление выполняется болтовыми соединениями - требуется стандартный набор инструментов (ключ на 8–10 мм).

Не требует дополнительной настройки. Перед монтажом проверьте соответствие размеров перегородки и внутреннего пространства шкафа - допуск по высоте +-2 мм, по ширине +-1 мм.

Безопасность и стандарты

Перегородка выполнена в соответствии с требованиями ГОСТ Р МЭК 61439-1/2 к изолирующим элементам в распределительных устройствах. Обеспечивает защиту от прямого контакта с токоведущими частями, снижает риск возникновения дугового замыкания между уровнями напряжения.

Преимущества

• Высокая механическая жесткость благодаря стальной основе - не деформируется под весом шин и кабельных сборок
• Стандартные размеры позволяют использовать перегородку без доработок в большинстве шкафов формата FORMAT
• Серый цвет не выделяется на фоне корпуса - сохраняет эстетичный вид внутренней компоновки
• Срок службы 15 лет исключает необходимость частой замены даже при интенсивном использовании

Ограничения применения

Перегородка горизонтальная для распределительных шин 445х800 не предназначена для:

• Использования вне шкафов НКУ - не является самостоятельным оборудованием
• Применения в условиях повышенной влажности без дополнительной защиты (не имеет IP-классификации)
• Монтажа в шкафах других серий, где внутренние габариты отличаются более чем на 5 мм
• Контакта с открытыми токоведущими частями под напряжением - служит только как барьер, не заменяет изоляцию проводов

Примеры использования

• Разделение входной магистрали 400 A и групповых выходов 63 A в щите освещения многоквартирного дома
• Изоляция главной шины от автономных контуров управления на производственной линии
• Обустройство зон безопасности в распределительных пунктах, где обслуживающий персонал работает при открытых дверях

Практические советы

• Перед установкой убедитесь, что все шины зафиксированы и не будут задевать перегородку при вибрации
• При необходимости можно дополнительно закрепить перегородку саморезами через отверстия в кромках - особенно в вибрационных средах
• Не используйте металлические инструменты для пробивания отверстий - повреждение покрытия может вызвать коррозию
• При модернизации шкафа - проверьте, не будет ли перегородка мешать прокладке новых кабелей или установке автоматических выключателей
