Перегородка кабельная огнестойкая Vulcan DD 500 мм DKC (ДКС) DD5010

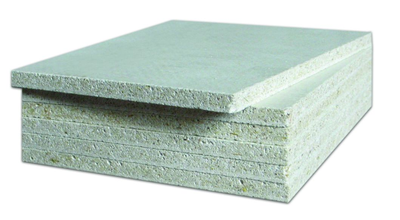

Перегородка кабельная огнестойкая 500 мм DKC - это готовая противопожарная конструкция из стекломагнезита, предназначенная для разделения кабельных трасс и предотвращения распространения огня между группами кабелей. Артикул dd5010 относится к серии Vulcan и соответствует требованиям ПУЭ для объектов с высокими нормами пожарной безопасности.

Назначение и область применения

Перегородка кабельная огнестойкая 500 мм DKC используется для создания огнестойких барьеров внутри кабельных сооружений, каналов и коробов. Она применяется там, где по правилам ПУЭ требуется физическое разделение кабелей различного назначения:

• резервируемые и основные цепи (например, рабочее и аварийное освещение в одном коробе);
• слаботочные цепи (до 42 В) и силовые цепи (выше 42 В);
• контрольные и коммуникационные кабели рядом с силовыми;
• силовые кабели напряжением до 1 кВ и свыше 1 кВ;
• рабочие и резервные кабели выше 1 кВ, питающие оборудование I категории надёжности.

Изделие устанавливается в кабельных траншеях, лотках, шахтах и других закрытых системах прокладки.

Технические характеристики

• Высота: 500 мм
• Ширина: 1220 мм
• Толщина: 10 мм
• Материал: стекломагнезит - негорючий, влагостойкий композит
• Предел огнестойкости: E15 (по ГОСТ 30247.0-94 и ГОСТ 30247.1-94) - сохраняет целостность и теплоизоляцию в течение 15 минут при воздействии открытого пламени
• Вес: 6,99 кг
• Цвет: серый
• Форма: прямоугольная пластина

Совместимость и монтаж

Перегородка кабельная огнестойкая 500 мм DKC - законченная конструкция, требует дополнительных элементов для фиксации. Для монтажа нужны аксессуары: кронштейны, хомуты или крепёжные профили, совместимые с толщиной 10 мм. Установка выполняется на жёсткую опорную поверхность - стену, дно лотка или раму кабельного канала. Края плиты можно резать ножовкой по металлу при необходимости подгонки по ширине. Не рекомендуется использовать без крепления - сама по себе она не обеспечивает устойчивость.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ и проверено по ГОСТ 30247.0-94 / ГОСТ 30247.1-94. Сертифицирована классификация E15 - означает, что перегородка выдерживает 15 минут воздействия огня без потери герметичности и тепловой защиты. Материал не содержит асбеста, не выделяет токсичных газов при нагреве.

Преимущества

• Готовая к использованию конструкция - не требует сборки из отдельных панелей
• Стекломагнезит устойчив к влаге, коррозии и механическому повреждению
• Лёгкий вес (менее 7 кг) позволяет легко перемещать и устанавливать в труднодоступных местах
• Не горит, не поддерживает горение, не плавится
• Подходит для длительной эксплуатации в условиях повышенной влажности и температурных колебаний

Ограничения применения

• Не является самостоятельным крепёжным элементом - обязательно использование дополнительных креплений
• Не рассчитана на нагрузки, кроме собственного веса; не предназначена для восприятия давления кабелей или внешних усилий
• Не следует применять вне кабельных сооружений - не заменяет огнестойкие проникновения через стены или перекрытия
• При резке кромки теряют часть огнестойкости - необходимо заделывать специальными составами (не входят в комплект)

Примеры использования

• Разделение кабелей питания и управления в распределительной камере подстанции
• Обустройство зон безопасности в кабельных тоннелях заводских цехов
• Изоляция слаботочных сетей (связь, сигнализация) от силовых кабелей в офисных зданиях
• Защита резервных линий электроснабжения в больницах и диспетчерских пунктах

Практические советы

• При заказе учтите, что ширина перегородки - 1220 мм, а высота - 500 мм. Подбирайте места установки с учётом этих габаритов
• Для точной подгонки используйте болгарку с алмазным диском - так сохранится целостность материала
• После резки края запечатывайте огнестойким герметиком (например, на базе силикона с классом O1/O2)
• Артикул dd5010 - единственный в серии Vulcan с этими размерами. Не путайте с другими моделями DKC
• Хранить в сухом месте - хотя материал влагостойкий, длительное намокание снижает прочность
