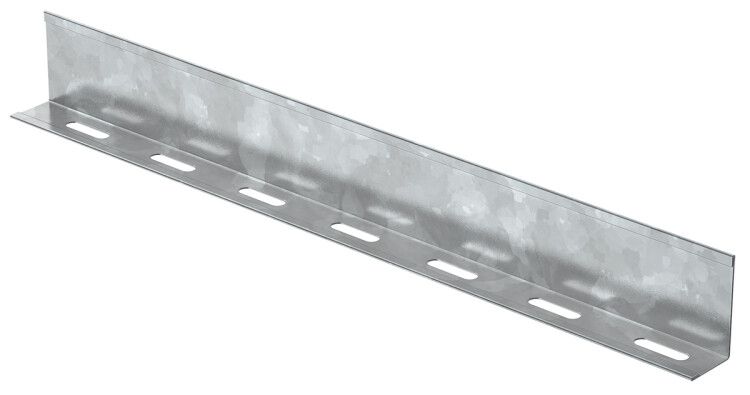

Перегородка разделительная h=35мм L3000 HDZ IEK | CLM50D-RP-035-30-HDZ

Перегородка разделительная h=35мм L3000 HDZ от IEK предназначена для внутреннего разделения металлических лотков на секции, чтобы отделить силовые и информационные кабели и предотвратить электромагнитные наводки. Артикул clm50d-rp-035-30-hdz соответствует требованиям промышленной стандартизации и совместим с лотками серии L3000.

Назначение и область применения

Перегородка разделительная h=35мм L3000 HDZ используется внутри металлических кабельных лотков для физического разделения кабелей различного назначения: например, силовых и слаботочных (сетевые, телекоммуникационные, сигнализационные). Это необходимо для соблюдения требований ПУЭ и снижения уровня помех. Применяется в системах распределения электроэнергии и связи на объектах промышленного, коммерческого и жилого назначения — в цехах, серверных, АТС, офисных зданиях, ЖКХ.

Технические характеристики

• Высота: 30 мм — обеспечивает достаточную барьерную высоту для защиты от наводок;
• Длина: 3000 мм — позволяет использовать одну перегородку на весь участок лотка без стыков;
• Материал: сталь оцинкованная с покрытием горячим цинком — устойчивость к коррозии, срок службы до 20 лет;
• Исполнение: L-профиль — форма, обеспечивающая устойчивую установку в лотке без дополнительных кронштейнов;
• Цвет: серый — соответствие цветовой гамме стандартных металлических лотков IEK;
• Монтажная перфорация: да — наличие отверстий для крепления винтами к основанию лотка;
• Тип крепления: винтовой — надежное и регулируемое закрепление;
• Совместимость с лотками: да — специально разработана для лотков серии L3000.

Совместимость и монтаж

Перегородка разделительная h=35мм L3000 HDZ совместима только с лотками серии L3000 от IEK. Устанавливается внутрь лотка параллельно его оси. Для фиксации используются саморезы через перфорацию в нижней полке профиля. Монтаж выполняется после укладки кабелей — перегородка легко вставляется и фиксируется без инструментов, кроме шуруповерта. Не рекомендуется применять с лотками других серий или производителей — возможны проблемы с посадкой и герметичностью.

Безопасность и стандарты

Произведена из стали с защитным слоем цинка не менее 55 мкм, что соответствует ГОСТ 14918 и ISO 1461. Обеспечивает долговременную защиту от коррозии даже в условиях повышенной влажности. Соответствует требованиям ПУЭ к разделению силовых и слаботочных сетей. Сертифицирована для использования в помещениях с классом защиты IP54 и выше.

Преимущества

• Высокая механическая прочность благодаря толщине стали и оцинкованному покрытию;
• Не требует сварки — монтаж осуществляется винтовым способом, что ускоряет сборку;
• Сохраняет целостность лотка — не нарушает его жесткость и не деформирует стенки;
• Поддерживает нормативное разделение кабелей — снижает риск возникновения помех и аварий;
• Долговечность — гарантийный срок эксплуатации 20 лет при правильном монтаже.

Ограничения применения

• Не применяется в лотках с высотой меньше 30 мм — перегородка не войдет;
• Не предназначена для использования вне металлических лотков — не является самостоятельным элементом конструкции;
• Не подходит для лотков с круглым или прямоугольным сечением другого формата — только для L3000;
• Не рекомендуется для внешних открытых площадок без корпуса — хотя материал защищен, длительное воздействие атмосферных осадков может снизить срок службы.

Примеры использования

• В промышленном цехе: разделение силового кабеля 4x16 мм² и Ethernet-кабелей Cat6 в одном лотке;
• В серверной комнате: изоляция UPS-проводки от оптоволоконных и UTP-кабелей;
• В административном здании: разделение питания освещения и сигналов пожарной тревоги;
• На элеваторе или насосной станции: обеспечение безопасности при одновременной прокладке управления и энергоснабжения.

Практические советы

• При планировании маршрута кабелей заранее определите места установки перегородок — лучше делать это до укладки проводов;
• Используйте винты M4–M5 с шагом 300–500 мм для равномерного крепления — слишком частые точки крепления не нужны;
• Проверьте посадочный диаметр лотка перед заказом — перегородка рассчитана именно на L3000, другие размеры не подходят;
• При необходимости можно резать перегородку болгаркой с диском по металлу — но после резки обязательно обработать кромки антикоррозийным составом;
• Для длинных лотков (>3 м) используйте несколько перегородок, чтобы избежать прогиба под весом кабелей.
