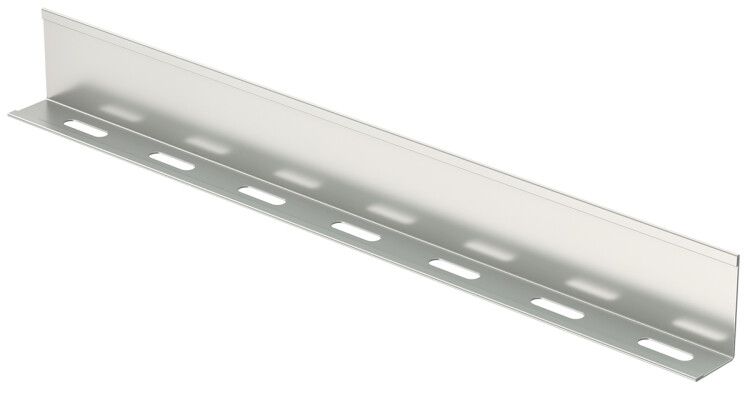

Перегородка разделительная h=60мм L3000 | CLM50D-RP-060-30 IEK

Перегородка разделительная h=60мм L3000 от IEK (ИЭК), артикул clm50d-rp-060-30, предназначена для внутреннего разделения кабельных лотков на отдельные каналы - например, чтобы отделить силовые кабели от информационных, предотвращая электромагнитные наводки.

Назначение и область применения

Перегородка разделительная h=60мм L3000 используется внутри металлических кабельных лотков для физического разделения проводов различного назначения: силовых, управляющих, сетевых или телекоммуникационных. Это необходимо для соблюдения требований ПУЭ и снижения уровня помех. Применяется в промышленных объектах, офисных зданиях, серверных помещениях, на производствах с высокой плотностью кабельной трассировки.

Технические характеристики

• Высота: 55 мм - обеспечивает достаточную барьерную зону между группами кабелей;
• Длина: 3000 мм - позволяет покрывать всю длину стандартного лотка без необходимости стыковки;
• Материал: сталь оцинкованная с покрытием горячим цинком (по технологии Сендзимира);
• Толщина защитного слоя цинка: 10–20 мкм - гарантирует долгую corrosion resistance;
• Форма исполнения: L-профиль - жесткая U-образная форма с двумя вертикальными гранями;
• Цвет: серый - соответствует цвету большинства металлических лотков IEK;
• Срок службы: до 20 лет - при условии эксплуатации в закрытых помещениях или защищённых каналах;
• Монтажная перфорация: да - есть отверстия для крепления саморезами к стенкам лотка;
• Совместимость с кабельными лотками: да - рассчитана на использование с лотками IEK серии CLM и аналогичными по габаритам.

Совместимость и монтаж

Перегородка разделительная h=60мм L3000 совместима с металлическими кабельными лотками IEK, имеющими ширину до 400 мм и глубину 50–80 мм. Крепление осуществляется через перфорацию с помощью саморезов M4 или M5. Установка выполняется после укладки кабелей - перегородка легко вставляется в лоток и фиксируется винтами. Для точного расположения рекомендуется использовать шаблон или замер расстояния от края лотка. Не требуется сварка или специальные инструменты.

Преимущества

• Высокая механическая прочность благодаря стальной основе и L-форме профиля;
• Защита от коррозии - цинкование по Сендзимира обеспечивает надёжную антикоррозийную защиту даже в условиях повышенной влажности;
• Легкий монтаж - перфорация и стандартизованные размеры позволяют установить перегородку за несколько минут;
• Совместимость с системами IEK - идеально сочетается с другими элементами лотковой системы того же бренда;
• Не требует обслуживания - срок службы 20 лет без потери функциональности.

Ограничения применения

• Не предназначен для наружной установки - не выдерживает прямого воздействия осадков и УФ-излучения;
• Не применяется в лотках с глубиной менее 50 мм - возможна потеря устойчивости;
• Не подходит для разделения кабелей с рабочим напряжением выше 1000 В - для таких задач нужны специализированные изоляторы;
• Не является электроизолирующим элементом - не заменяет изоляцию между проводниками, лишь создаёт физический барьер.

Примеры использования

• Разделение силового кабеля 3x95 мм2 и Ethernet-кабелей Cat.6A в одном лотке на этажном щите;
• Обособление кабелей управления от частотных преобразователей на производстве;
• Организация трассы в серверной комнате: отдельные каналы для питания оборудования и оптоволокна;
• Монтаж в распределительных пунктах (ЩРП) с комбинированной нагрузкой.

Практические советы

• При использовании нескольких перегородок в одном лотке оставляйте зазор 5–10 мм между соседними элементами - это упрощает последующую прокладку кабелей;
• Проверьте посадочный диаметр лотка перед заказом - перегородка clm50d-rp-060-30 рассчитана на лотки с высотой 50–80 мм;
• Для длинных участков (>3 м) используйте минимум два крепления на каждую перегородку - это предотвратит прогиб;
• Если лоток уже заполнен кабелями, перегородку можно вставить сбоку, аккуратно отгибая край лотка - не повредив покрытие;
• Артикул clm50d-rp-060-30 - единственный вариант в линейке IEK с такой длиной; другие модели имеют меньшую длину и требуют стыковки.
