Перегородка SEP для углов CD 45 H100, в комплекте с крепежными элементами и необходимыми монтажа | SSD41000K DKC ДКС

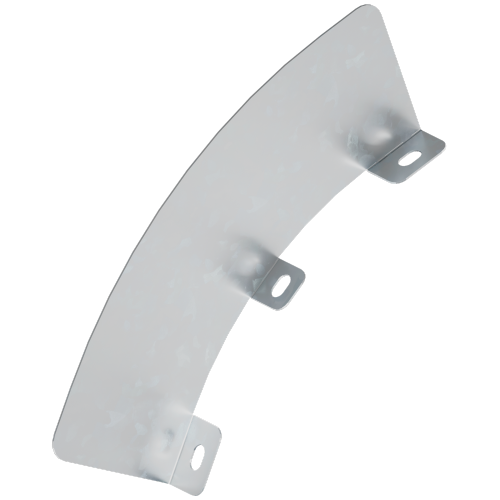

Перегородка SEP для углов CD 45 H100, в комплекте с крепежными элементами DKC - это металлический элемент для внутренней сегментации кабельных лотков в вертикальных углах. Она обеспечивает физическое разделение проводов разного назначения, снижает риск взаимных помех и соответствует требованиям безопасности при монтаже систем управления и энергоснабжения. Бренд DKC (ДКС) предлагает эту перегородку как часть серийной системы S5 Combitech, артикул ssd41000k.

Назначение и область применения

Перегородка SEP для углов CD 45 H100, в комплекте с крепежными элементами DKC используется для разделения кабелей внутри вертикального наружного угла кабельного лотка типа CD 45. Применяется там, где необходимо изолировать силовые, слаботочные, сигнальные или коммуникационные цепи друг от друга - например, в шкафах автоматизации, распределительных устройствах, на производственных линиях и в объектах инфраструктуры.

Технические характеристики

• Высота: 100 мм - соответствует высоте профиля CD 45, обеспечивая полную закрытую зону разделения;
• Материал: сталь оцинкованная с покрытием горячим цинком - повышает коррозионную стойкость в агрессивных средах;
• Нержавеющая сталь: да - материал перегородки выполнен из нержавеющей стали, что исключает окисление даже при длительном контакте с влагой;
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени, соответствует нормам пожарной безопасности;
• Цвет: серый - совпадает с цветовой гаммой профилей DKC, не требует дополнительной окраски;
• Тип крепления: винтовой - фиксируется с помощью комплектных болтов и гаек;
• Форма: готовая к установке в разогнутом виде - не требует формовки перед монтажом.

Совместимость и монтаж

Перегородка SEP для углов CD 45 H100, в комплекте с крепежными элементами DKC совместима только с кабельными лотками серии CD 45 от DKC (ДКС). Устанавливается внутрь вертикального внешнего угла. Крепится с помощью входящих в комплект винтов CM010610 и гаек CM100600. Монтаж выполняется после сборки основного корпуса лотка: перегородка вставляется в угол, фиксируется винтами через предварительно просверленные отверстия. Не требуется специальный инструмент - достаточно отвертки или шуруповерта с насадкой под крест.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности благодаря огнестойкости материала. Произведено в соответствии с технологическими стандартами DKC (ДКС) для систем S5 Combitech. Горячее цинкование и использование нержавеющей стали обеспечивают долговечность и безопасность эксплуатации в условиях повышенной влажности, химической активности или температурных колебаний.

Преимущества

• Уже в комплекте с крепежом - не нужно докупать болты и гайки;
• Не деформируется при монтаже - жесткая форма сохраняется без усилий;
• Поддерживает EMI-защиту - минимизирует электромагнитные помехи между цепями;
• Совместима с рекомендованным проектным ассортиментом DKC - гарантирует точность сборки по чертежам;
• Не требует обслуживания - нержавеющая сталь и цинкование исключают необходимость замены в течение всего срока службы системы.

Ограничения применения

• Не применяется в горизонтальных участках лотков - только для вертикальных внешних углов CD 45;
• Не подходит для лотков других серий (например, CD 60, CD 80) - посадочный размер строго ограничен;
• Не предназначен для механической нагрузки сверх допустимой - не является несущим элементом;
• Не следует использовать в местах с постоянным прямым попаданием воды - хотя огнестойкая и коррозионностойкая, она не имеет IP-классификации для защиты от брызг или струй.

Примеры использования

• Разделение силового кабеля 400 В и слаботочных сигналов Ethernet в шкафу АСУ ТП;
• Изолирование кабелей управления от питания вентиляторов на конвейере;
• Обеспечение электромагнитной совместимости в распределительных щитах промышленных предприятий;
• Монтаж в трансформаторных подстанциях, где важна надежная изоляция цепей.

Практические советы

• Перед монтажом проверьте, что угол лотка CD 45 точно соответствует геометрии перегородки - отклонение более 1–2 мм затруднит установку;
• Закручивайте винты равномерно, не переусердствуйте - перегородка из нержавеющей стали прочная, но чрезмерный момент может повредить резьбу в гайке;
• Если вы используете несколько перегородок в одном лотке, соблюдайте интервалы между ними - они должны быть согласованы с проектом, чтобы не нарушать радиальное расположение кабелей;
• Артикул ssd41000k всегда заказывайте вместе с другими элементами серии S5 Combitech - так гарантирована совместимость всех компонентов.
