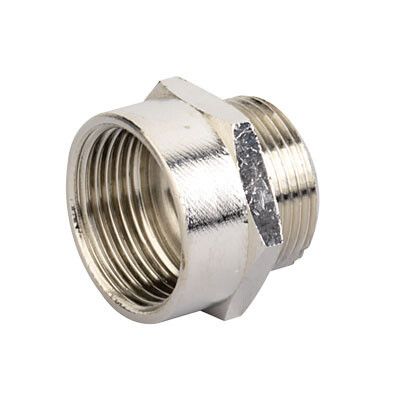

Переходник 1" ( наружн. резьба)/ M32x1,5 (внутр. резьба),GAS-MET | 6019-0132 DKC ДКС

Переходник DKC 6019-0132 предназначен для соединения кабельных вводов с трубной резьбой 1 дюйм и метрической резьбой M32×1,5. Он обеспечивает надёжный герметичный переход между различными типами резьб, что особенно важно при монтаже оборудования в агрессивных средах.

Назначение и область применения

Переходник DKC 6019-0132 используется там, где требуется соединить элемент с трубной резьбой G1″ (DIN 40430) с оборудованием, имеющим метрическую резьбу M32×1,5 (ISO 228 / EN 60423). Чаще всего он применяется для ввода кабелей в корпуса, щиты, двигатели, насосы и другое промышленное оборудование. Подходит для установки в цехах химической, пищевой, фармацевтической промышленности, на объектах с повышенной влажностью или агрессивной средой.

Технические характеристики

• Наружная резьба: 1 дюйм (G1″, трубная, DIN 40430)
• Внутренняя резьба: M32×1,5 (метрическая, ISO 228)
• Метрический диаметр наружной резьбы: 25,4 мм
• Метрический диаметр внутренней резьбы: 32 мм
• Материал: латунь с никелированным покрытием
• Цвет: светло-серый
• Диаметр тела переходника: 32 мм
• Тип резьбы: комбинированный - трубная + метрическая

Совместимость и монтаж

Переходник DKC 6019-0132 совместим с любыми кабельными вводами, оснащёнными метрической резьбой M32×1,5, и с трубными выходами G1″. Для монтажа используйте гаечный ключ подходящего размера - наружная резьба требует захвата на 32–34 мм, внутренняя - стандартного ключа для M32. Убедитесь, что резьбы чистые и не повреждены перед сборкой. Никелированное покрытие снижает трение, поэтому избыточное усилие не требуется.

Безопасность и стандарты

Изделие соответствует требованиям ISO 228 (резьба метрическая) и DIN 40430 (трубная резьба). Латунь с никелем соответствует нормам RoHS и не содержит свинца в опасных концентрациях. Применяется в соответствии с правилами электромонтажа IEC 60079-0 для взрывоопасных зон, если дополнительно сертифицировано конкретное устройство, в которое он установлен.

Преимущества

• Высокая механическая прочность благодаря латуни - выдерживает значительные нагрузки при затяжке
• Никелирование предотвращает коррозию, окисление и влияние химикатов
• Стандартные размеры обеспечивают универсальную совместимость с большинством промышленных комплектующих
• Устойчивость к температурным колебаниям и влаге делает его пригодным для наружной установки

Ограничения применения

Не предназначается для использования в системах с высоким давлением выше 10 бар - материал и форма не рассчитаны на такие нагрузки. Не рекомендуется применять в контакте с концентрированными кислотами (например, азотной или соляной) - хотя никель устойчив, длительный контакт может вызвать эрозию покрытия. Также не следует использовать вместо специализированных взрывозащищённых вводов без дополнительной сертификации оборудования.

Примеры использования

• Подключение кабеля к промышленному двигателю с метрическим входом M32×1,5 через трубную резьбу G1″ на распределительном щите
• Замена старого ввода в насосе, где сохранилась трубная резьба, но новая муфта имеет метрическую
• Монтаж в шкаф управления на химическом производстве, где требуется защита от паров и брызг

Практические советы

• Проверьте посадочные размеры до покупки: внешний диаметр 32 мм должен точно совпадать с отверстием в стенке шкафа
• При затяжке используйте прокладку (резиновую или EPDM) внутри, чтобы гарантировать герметичность
• Не перетягивайте - латунь мягче стали, и резьба может деформироваться
• Для частого демонтажа лучше выбирать модели с пластиковыми вставками, но этот переходник - металлический, поэтому обслуживание требует осторожности
• Артикул 6019-0132 - единственный вариант в серии Cosmec с таким сочетанием резьб; аналоги от других брендов могут отличаться шагом или допуском
