Переходник RB по высоте H100-H50, осн. 200 | 36550 DKC ДКС

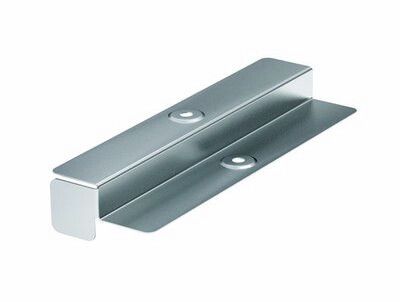

Переходник для кабельного лотка по высоте H100-H50, основание 200 мм, RB, DKC предназначен для плавного изменения высоты кабельной трассы между лотками S5 Combitech с сохранением непрерывного заземления. Применяется в системах с крытыми лотками из нержавеющей стали, где важна надёжность соединений и соответствие требованиям безопасности.

Назначение и область применения

Переходник для кабельного лотка по высоте H100-H50, основание 200 мм, RB, DKC используется для соединения двух участков кабельной трассы, отличающихся по вертикальному габариту: от 100 мм до 50 мм. Он обеспечивает бесперебойный проход кабелей и сохраняет электрический контакт в системе заземления, что особенно важно в промышленных объектах, где требуется постоянный потенциал корпусов оборудования.

Подходит для установки в помещениях с повышенными требованиями к долговечности и защите от коррозии - например, на пищевых предприятиях, химических производствах, в тоннелях, на элеваторах и в других местах с агрессивной средой.

Технические характеристики

• Тип изделия: переходник с симметричным сужением
• Ширина: 200 мм - совместим с лотками S5 Combitech этой ширины
• Высота входа/выхода: 100 мм / 50 мм - снижение высоты трассы без перегибов
• Материал: нержавеющая сталь
• Покрытие: непрерывное холодное цинкование по технологии Сендзимира - повышает коррозионную стойкость
• Толщина стенки: 0,8 мм - достаточна для механической прочности при усиленном исполнении
• Исполнение: усиленное - выдерживает нагрузки при сборке и эксплуатации
• Огнестойкость: да - соответствует нормам пожарной безопасности при прокладке кабелей
• Цвет: серый - единообразный внешний вид с другими элементами системы S5 Combitech

Совместимость и монтаж

Переходник для кабельного лотка по высоте H100-H50, основание 200 мм, RB, DKC совместим исключительно с лотками серии S5 Combitech от ДКС, имеющими крышку. Установка выполняется путём фиксации болтами к боковым стенкам лотков - без необходимости сверления или доработки детали.

Не используйте с лотками без крышки - заземляющий контакт будет нарушен. Для правильного монтажа проверьте совпадение типоразмеров: ширина 200 мм должна точно соответствовать лоткам, к которым подсоединяете переходник.

Безопасность и стандарты

Переходник для кабельного лотка по высоте H100-H50, основание 200 мм, RB, DKC выполнен в соответствии с требованиями к непрерывному заземлению согласно ГОСТ Р МЭК 61439-1 и рекомендациям ДКС. Его огнестойкость подтверждает возможность применения в зонах с риском возгорания. Цинкование по методу Сендзимира гарантирует длительную защиту даже при контакте с влагой и химическими веществами.

Преимущества

• Обеспечивает замкнутую цепь заземления при изменении высоты трассы - предотвращает опасные потенциалы на оборудовании
• Стальная конструкция с цинкованием служит десятки лет без ремонта
• Усиленное исполнение снижает риск деформации при монтаже и последующих нагрузках
• Совместимость с широким спектром комплектующих S5 Combitech - минимизирует количество типов деталей на объекте
• Готов к использованию сразу после доставки - никакой подготовки не требует

Ограничения применения

• Не для лотков без крышек - потеря заземления
• Не предназначена для горизонтальных поворотов - только вертикальное изменение высоты
• Запрещено использовать с лотками другой ширины (например, 100 мм или 400 мм)
• Не рассчитана на частичное заполнение - максимальная плотность кабелей должна соблюдаться, иначе возможны перегревы
• Не следует применять вне температурного диапазона, указанного производителем для всей системы S5 Combitech

Примеры использования

• На заводе: переход с высокого лотка (H100) над технологическим оборудованием к более низкому (H50) вдоль стены
• В распределительной подстанции: обеспечение заземления при переходе от вертикального канала к горизонтальному уровню
• В логистическом комплексе: организация трассы через несколько этажей с различной высотой помещений
• На нефтеперерабатывающем предприятии: использование в условиях повышенной влажности и наличия паров масла

Практические советы

• Перед монтажом всегда проверяйте наличие крышки на обоих лотках - без неё переходник теряет функцию заземления
• При закручивании болтов не переусиливайте - толщина металла 0,8 мм чувствительна к перегрузкам
• Для удобства сборки используйте одинаковые болты и гайки, которые уже установлены в остальной части системы S5 Combitech
• Если проект предусматривает много таких переходников - заранее составьте план расположения, чтобы избежать лишних изгибов трассы
• Проверяйте целостность цинкового слоя при получении - при наличии повреждений сообщите поставщику, так как это влияет на срок службы
