Переходник центральный 80х100-400 мм "ПЛЮС" | PDplus80-100-400-C КМ-профиль PL0788

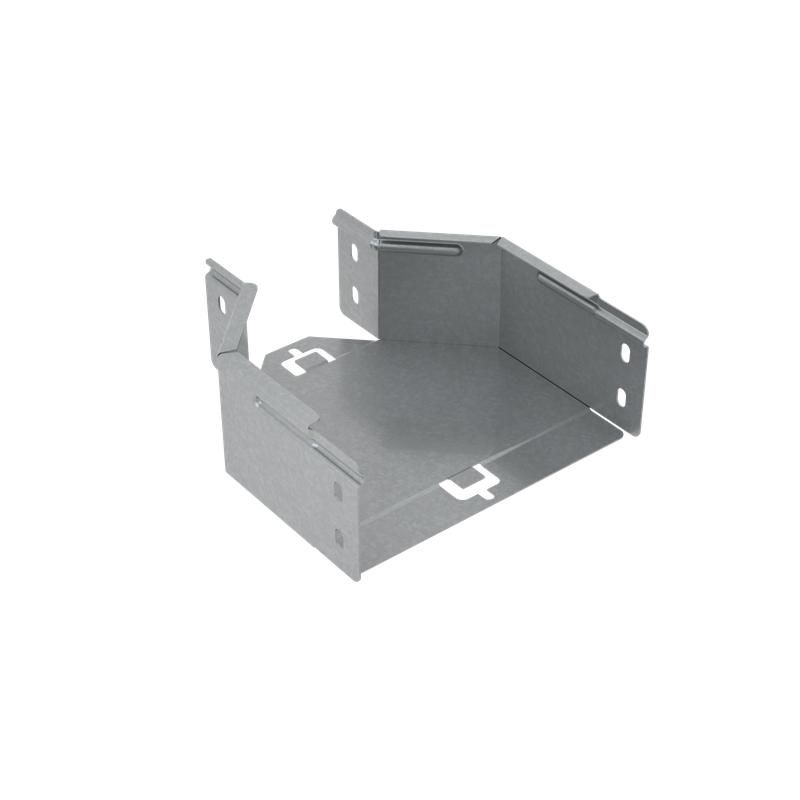

Переходник центральный 80х100-400 мм сталь 1 мм от КМ-Профиля - это фасонный элемент для плавного соединения лотков разной ширины в кабельных трассах. Изделие выполнено из оцинкованной стали, устойчиво к коррозии и соответствует требованиям для внутренней установки в помещениях. Артикулы pdplus80*100-400-c, pl0788 и pdplus80-100-400-c обозначают одну и ту же модель.

Назначение и область применения

Переходник центральный 80х100-400 мм сталь 1 мм предназначен для изменения ширины кабельного лотка от 100 мм до 400 мм при сохранении высоты 80 мм. Применяется в системах прокладки силовых и слаботочных кабелей на промышленных, офисных и коммерческих объектах. Подходит для монтажа в закрытых помещениях с контролируемой влажностью. Не используется на улице, в сырых или химически агрессивных зонах.

Технические характеристики

• Материал: сталь толщиной 1 мм
• Покрытие: горячее цинкование по технологии Сендзимира
• Форма: симметричное сужение - равномерное изменение ширины от 400 мм до 100 мм
• Габариты: высота 80 мм, входная ширина 400 мм, выходная ширина 100 мм
• Цвет: серый
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: У1 / УХЛ1 - допустимо применение в помещениях с нормальным и умеренно холодным климатом
• Конструкция: с интегрированным соединителем - совмещает функции перехода и крепления

Совместимость и монтаж

Переходник центральный 80х100-400 мм сталь 1 мм совместим с лотками серии PLUS от КМ-Профиля. Соединяется с основными секциями без сварки - через защелкивающиеся замки, предусмотренные в интегрированном соединителе. Монтаж выполняется вручную: достаточно совместить кромки и надавить до щелчка. Для герметичности и защиты от пыли рекомендуется использовать крышку серии PLUS, которая фиксируется без инструментов.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость обеспечивается за счет стальной основы и отсутствия горючих компонентов. Цинковое покрытие снижает риск электрохимической коррозии, что важно для долговечности в условиях сухого воздуха. Нет требований к заземлению - металл сам по себе проводящий, но в системе он должен быть связан с контуром заземления согласно ПУЭ.

Преимущества

• Равномерное сужение исключает острые углы, снижая риск повреждения кабелей при протяжке
• Оцинкованная поверхность защищена от ржавчины даже при минимальных перепадах влажности
• Интегрированный соединитель ускоряет сборку - не нужны болты, хомуты или сварка
• Совместимость с крышками PLUS обеспечивает целостность всей трассы без дополнительных деталей
• Подходит для быстрого ремонта и расширения существующих кабельных трасс

Ограничения применения

• Не предназначена для открытого монтажа - не выдерживает прямые осадки, солнечное излучение и температурные колебания выше +40C
• Не рекомендуется в помещениях с постоянной влажностью >80%, а также где есть пары кислот, щелочей или солей
• Не подходит для нагрузок более 100 кг/м² - не рассчитана на проезд оборудования или людей
• Не совместима с лотками других серий без адаптеров - требуется точное соответствие типу крепления

Примеры использования

• Соединение узкой кабельной трассы (100 мм) с широкой (400 мм) в распределительном щите
• Переход от лотка кабельного канала к основному маршруту в серверной комнате
• Обход препятствий в технологическом корпусе - когда необходимо сузить трассу перед поворотом
• Модернизация старой кабельной сети: замена одного участка лотка без полного демонтажа

Практические советы

• Проверьте посадочные размеры: ширина 100 мм должна точно совпадать с выходом предыдущего лотка, 400 мм - с последующим
• При монтаже в длинных трассах используйте переходники только там, где действительно меняется ширина - избыток элементов увеличивает потери жесткости
• Закрывайте переходник крышкой сразу после укладки кабелей - это предотвращает попадание пыли и случайные контакты
• Не используйте переходник как опору - он не рассчитан на вертикальные нагрузки, только на вес кабеля
• Артикулы pdplus80*100-400-c, pl0788 и pdplus80-100-400-c - это один продукт; заказывайте по любому из них
