Переходник правый PD50x300-400 | PD50*300-400-R КМ-профиль LO10025

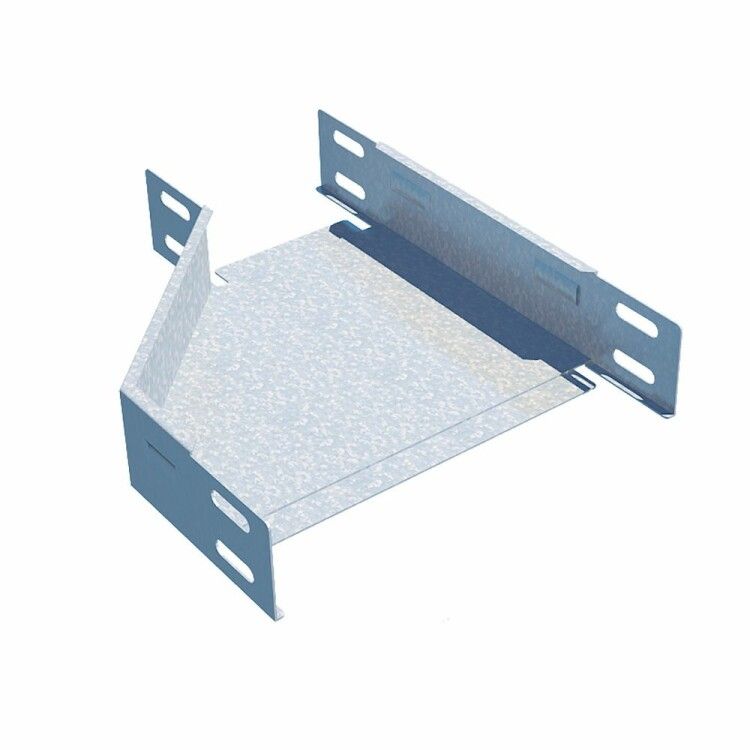

Переходник правый для кабельного лотка 50х300-400 мм сталь 1 мм от КМ-Профиля - это фасонный элемент для изменения ширины кабельной трассы с 300 мм до 400 мм. Применяется в системах с оцинкованными лотками, обеспечивает надёжное соединение и совместим с крышками серии БАЗОВАЯ. Артикулы lo10025, pd50*300-400-r и pd50-300-400-r идентичны по функционалу.

Назначение и область применения

Переходник правый для кабельного лотка 50х300-400 мм сталь 1 мм служит для плавного перехода между участками кабельной трассы разной ширины: от узкого лотка 300 мм к более широкому - 400 мм. Подходит для сборки трасс из глухих и перфорированных лотков одной серии. Устанавливается исключительно внутри помещений, где нет постоянного контакта с водой, агрессивными химикатами или высокой влажностью. Соответствует климатическому исполнению У1/УХЛ1/УХЛ3 - то есть рассчитан на работу в условиях сухого или умеренно влажного воздуха, например, в офисах, цехах, распределительных пунктах.

Технические характеристики

• Размеры: высота 50 мм, ширина входа 300 мм, выхода 400 мм
• Материал: сталь оцинкованная горячим способом по методу Сендзимира
• Толщина стенки: 1 мм
• Конструкция: сужение справа - вход слева, выход справа
• Покрытие: оцинковка по Сендзимиру - равномерное, плотное, с повышенной адгезией
• Цвет: серый
• Исполнение: с интегрированным соединителем - не требует дополнительных болтов или заклёпок при стыковке с лотком
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при локальных температурных нагрузках

Совместимость и монтаж

Переходник правый для кабельного лотка 50х300-400 мм сталь 1 мм совместим с лотками БАЗОВОЙ СЕРИИ от КМ-Профиля. Монтаж выполняется просто: один край вставляется в лоток 300 мм, второй - в лоток 400 мм. Интегрированный соединитель автоматически фиксирует детали друг с другом без сварки, болтов или саморезов. Для герметизации и защиты от пыли и механических ударов поверх переходника устанавливается крышка той же серии - она защёлкивается без инструментов. Не используйте этот элемент для соединения с лотками других серий - возможны зазоры и потеря жёсткости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическим условиям эксплуатации. Огнестойкость подтверждается свойствами оцинкованной стали - при возгорании не выделяет токсичных газов и не деформируется при кратковременных нагревах. Нет необходимости в специальной сертификации для внутреннего монтажа в помещениях класса П1–П3. Не применяйте в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения.

Преимущества

• Не требует дополнительных креплений благодаря интегрированному соединителю
• Оцинковка по Сендзимиру гарантирует долгую защиту от коррозии даже при частых перепадах температуры
• Готов к установке сразу после доставки - никакой подготовки не требуется
• Поддерживает быстрый монтаж и модульную сборку всей системы
• Сохраняет прочность и форму при нагрузке на кабели до 80 кг/м

Ограничения применения

• Не предназначена для наружной установки - риск коррозии при осадках и перепадах влажности
• Не подходит для агрессивных сред: химических цехов, кислотных зон, морского побережья
• Запрещён монтаж в помещениях с постоянной влажностью выше 80%
• Не совместим с лотками других производителей, кроме КМ-Профиля серии БАЗОВАЯ
• Не допускается использование в качестве опоры или несущего элемента - только как соединительный компонент

Примеры использования

• Смена ширины трассы в серверной комнате - от узкого лотка к широкому для группировки силовых кабелей
• Обход препятствий в производственном цеху: переход от одного маршрута к другому с увеличением ёмкости
• Сборка трассы в административном здании при изменении количества кабелей на этаже
• Модернизация существующей системы: замена старого лотка 300 мм на новый 400 мм с сохранением целостности трассы

Практические советы

• Перед монтажом проверьте, что ширина лотков точно соответствует 300 мм и 400 мм - отклонение +-5 мм недопустимо
• Если трасса будет подвергаться вибрации - дополнительно зафиксируйте переходник антивибрационными скобами
• Не забудьте установить крышку сразу после прокладки кабелей - это снижает риск попадания пыли и случайных повреждений
• При использовании нескольких переходников подряд - соблюдайте радиус изгиба: минимальный радиус - 1,5×высота лотка (75 мм)
• Для удобства планирования - запомните: переходник правый всегда сужается вправо; если нужен левый - выбирайте аналог с пометкой “левый”
