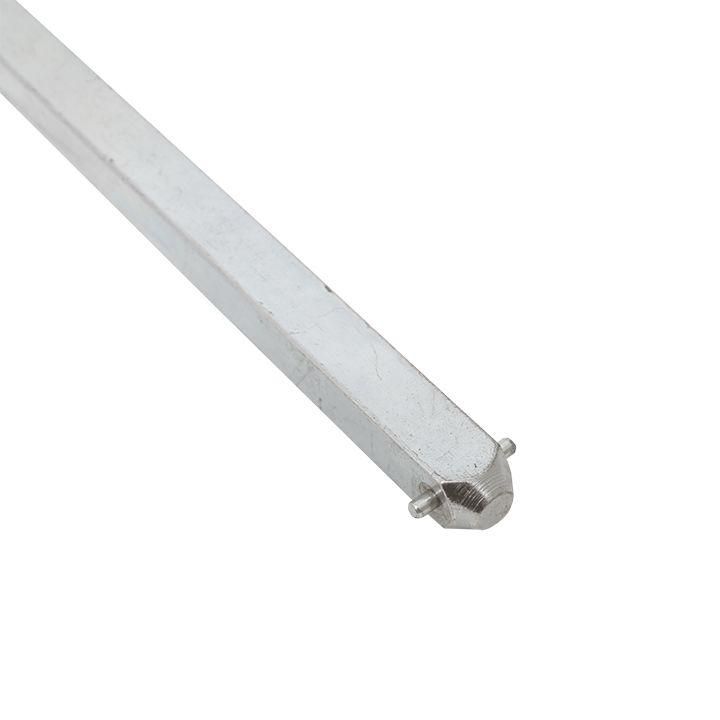

Переходник 520 мм для рукояток управления рубильниками TwinBlock 1000-1600А | tb-a-3-520 EKF

Переходник 520 мм для рукояток управления рубильниками TwinBlock 1000–1600А от EKF позволяет увеличить дистанцию между рубильником и точкой управления, обеспечивая удобный и безопасный доступ к управлению в условиях ограниченного пространства. Артикул tb-a-3-520 совместим с рубильниками серии TwinBlock и предназначен для использования с выносными рукоятками.

Назначение и область применения

Переходник 520 мм для рукояток управления рубильниками TwinBlock используется для удалённого управления рубильниками, установленными в щитовых, шкафах или за стенками оборудования. Он применяется там, где требуется изолированное или дистанционное переключение - например, когда сам рубильник расположен внутри закрытого корпуса, а оператор работает снаружи. Подходит для систем распределения электроэнергии с номинальным током до 1600 А, где используются модели TwinBlock без встроенной рукоятки.

Технические характеристики

• Тип изделия: ось удлинительная
• Длина переходника: 520 мм
• Сечение оси: 22 × 22 мм
• Материал: металлический сплав, устойчивый к механическому износу
• Рабочий температурный режим: соответствует условиям эксплуатации серий TwinBlock (-40C…+60C)
• Стандарт соединения: совместим с фланцевым креплением рукояток серии TwinBlock 1000–1600A

Совместимость и монтаж

Переходник 520 мм для рукояток управления рубильниками TwinBlock устанавливается вместо стандартной оси между механизмом рубильника и выносной рукояткой. Монтировать можно только на модели TwinBlock 1000–1600 A без встроенных рукояток. Убедитесь, что посадочное отверстие на валу рубильника имеет квадратное сечение 22×22 мм - именно такую форму имеет ось этого переходника. Крепление осуществляется путём вставки оси в гнездо рубильника и последующего фиксирования рукоятки на другом конце. Нельзя использовать с реверсивными (перекидными) рубильниками, если они требуют специальной передачи движения - этот переходник рассчитан только на одностороннее вращение.

Преимущества

• Увеличивает зону безопасности: оператор может управлять рубильником, не открывая шкаф или не находясь рядом с токоведущими элементами
• Обеспечивает жесткую передачу усилия: квадратная форма оси исключает проскальзывание и снижает риск некорректного положения рукоятки
• Имеет высокую механическую прочность: материал оси выдерживает многократные циклы включения/выключения без деформаций
• Не требует дополнительных инструментов для установки: монтаж выполняется вручную, как замена обычной оси

Ограничения применения

• Подходит только для рубильников TwinBlock 1000–1600 A с квадратным выходным валом 22×22 мм
• Не реверсивные (перекидные) рубильники - не обеспечивает правильную работу механизма переключения двух направлений
• Запрещено применять в средах с постоянным воздействием воды, масла или химически активных веществ - переходник не имеет защиты IP
• Не рекомендован для автоматизированных систем - не предназначен для работы с электроприводами или сервоприводами

Примеры использования

• Щитовые комнаты на заводах, где рубильники расположены за глухими дверями
• Производственные участки с высоким уровнем шума - оператор управляет рубильником с безопасного расстояния
• Электроустановки в помещениях с повышенной влажностью, где желательно минимизировать контакт с оборудованием
• Системы аварийного отключения, где необходим быстрый доступ к выключателю вне основного рабочего пространства

Практические советы

• Перед установкой проверьте, чтобы вал рубильника был чистым и не имел повреждений - даже небольшая забоина может вызвать люфт и затруднить управление
• При использовании нескольких переходников в одной системе убедитесь, что все они одинаковой длины - различия в длине влияют на угол поворота рукоятки
• Не используйте силовое рычаги или трубки для усиления момента - это может привести к поломке внутреннего механизма рубильника
• Регулярно смазывайте контакты оси графитовой смазкой - особенно в условиях запылённости или колебаний температуры
• Arтикул tb-a-3-520 всегда заказывайте вместе с подходящей выносной рукояткой - он не функционирует самостоятельно
