Переходник левый с крышкой Стандарт 300х100х80 | PR16.0498 Промрукав Строитель

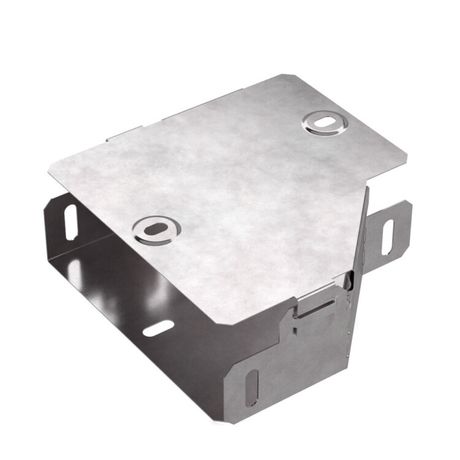

Переходник левый с крышкой 300х100х80 Стандарт от бренда ПРОМРУКАВ - это металлический соединительный элемент для прокладки кабельных трасс, обеспечивающий поворот и доступ к внутреннему пространству канала. Артикул pr16.0498 предназначен для установки в условиях умеренного и холодного климата.

Назначение и область применения

Переходник левый с крышкой 300х100х80 Стандарт используется для изменения направления кабельной трассы на 90 градусов влево с возможностью последующего доступа к проводам через съёмную крышку. Применяется в системах кабельного управления на промышленных объектах: в цехах, на конвейерах, в распределительных щитах, где требуется организовать компактный и защищённый маршрут для силовых или слаботочных кабелей.

Технические характеристики

• Габариты: 300×100×80 мм - длина, ширина, высота корпуса;
• Форма: левосторонний поворот (изменяет направление тракта влево);
• Материал: сталь с цинковым покрытием по технологии Сендзимира;
• Толщина защитного слоя: 10–22 мкм;
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и повышенной влажности;
• Крышка: съёмная, фиксируется болтами для удобного обслуживания.

Совместимость и монтаж

Переходник левый с крышкой 300х100х80 Стандарт совместим с другими элементами кабельных каналов того же класса - прямоугольными коробами и переходниками от ПРОМРУКАВ. Для монтажа используются саморезы или болты M4–M5. Корпус крепится к стене, полу или потолку с помощью кронштейнов или прямых креплений. Перед установкой проверьте соответствие внутреннего сечения канала с используемыми кабелями - максимальная заполненность не должна превышать 40%. Открытые участки кабелей внутри должны иметь свободный ход без перегибов.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленного оборудования. Цинкование по Сендзимиру обеспечивает долговечность даже в агрессивных средах. Климатическое исполнение УХЛ2 гарантирует надёжную работу в помещениях с колебаниями температуры и влажности, однако не предназначено для постоянного воздействия открытой воды или прямого попадания осадков.

Преимущества

• Цинковое покрытие Сендзимира - равномерное, плотное, устойчивое к сколам и царапинам при сборке;
• Съёмная крышка позволяет менять кабели без демонтажа всего участка трассы;
• Стальная конструкция выдерживает механические нагрузки и давление при установке в плотных пространствах;
• Подходит для многократного вскрытия и обслуживания без потери герметичности и целостности креплений.

Ограничения применения

• Не предназначен для наружной установки под открытым небом - не имеет IP-защиты;
• Не рекомендуется использовать в местах с постоянным контактом с маслом, кислотами или щелочами - цинк может разрушаться;
• Запрещена установка в зонах с частыми вибрациями выше 10 Гц без дополнительной амортизации;
• Не подходит для кабелей с внешним диаметром более 2/3 внутренней высоты (более 53 мм).

Примеры использования

• Соединение вертикального и горизонтального кабельного канала в цехе с оборудованием;
• Обход препятствий (балок, труб) в распределительном щите;
• Доступ к группе кабелей для диагностики в автоматизированной линии;
• Прокладка сигнальных линий между станками в условиях повышенной запылённости.

Практические советы

• При заказе нескольких элементов - выбирайте одинаковые партии, чтобы цвет и толщина покрытия были единообразны;
• Перед монтажом удалите с поверхности переходника pr16.0498 следы смазки или пыли - они снижают адгезию краски при окраске;
• Для длительной службы в сырых помещениях дополнительно обработайте места крепления антивибрационной смазкой;
• Проверяйте посадочные размеры: ширина 100 мм требует наличия аналогичного канала с таким же сечением; не используйте с круглыми гофротрубами.
