Переходник правый с крышкой Стандарт 200х100х50 | PR16.0507 Промрукав Строитель

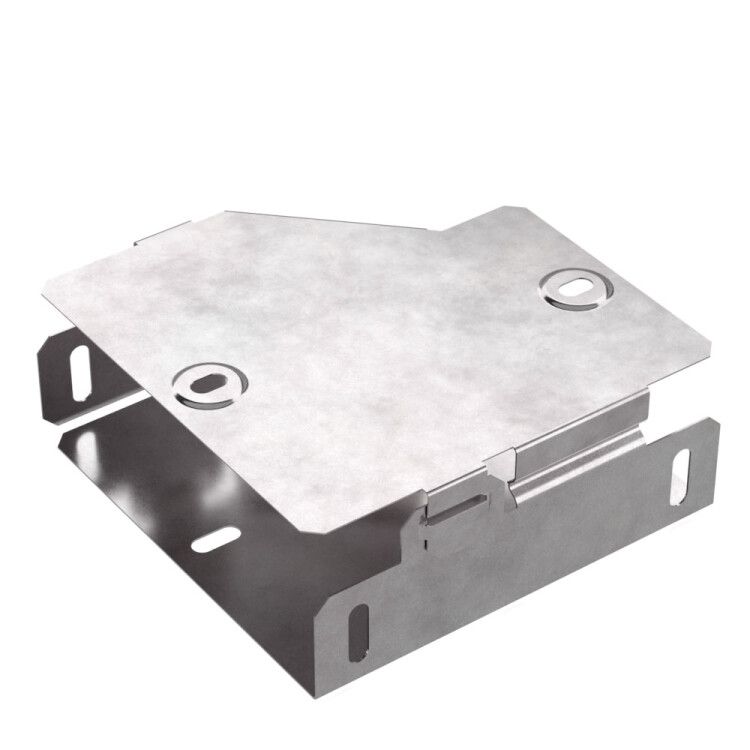

Переходник правый с крышкой 200х100х50 Стандарт от ПРОМРУКАВ (артикул pr16.0507) - это прочный элемент для изменения ширины кабельного лотка, предназначенный для надёжной прокладки проводов и кабелей в промышленных условиях. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и механическим нагрузкам.

Назначение и область применения

Переходник правый с крышкой 200х100х50 Стандарт используется для плавного перехода между кабельными лотками шириной 200 мм и 100 мм. Подходит для монтажа в системах распределения силовых и слаботочных сетей. Применяется в помещениях и под навесом - например, на заводах, в цехах, на транспорте, в энергообъектах. Комплектуется крышкой, обеспечивающей закрытую прокладку кабелей.

Технические характеристики

• Габариты: 200×100×50 мм - входная сторона 200 мм, выходная - 100 мм, высота корпуса 50 мм;
• Конструкция: сужение справа - позволяет изменить направление и ширину лотка без перегибов;
• Материал: сталь оцинкованная, обработанная по методу Сендзимира - обеспечивает равномерное и плотное цинковое покрытие толщиной 10–22 мкм;
• Защитное покрытие: горячее цинкование - повышает долговечность в агрессивных средах;
• Цвет: серый - соответствует стандартному цвету металлических кабельных систем;
• Огнестойкость: да - материал не поддерживает горение и сохраняет целостность при повышенных температурах;
• Климатическое исполнение: УХЛ2 - допускает работу при температурах от -80 C до +150 C;
• Исполнение: усиленное - увеличенная жёсткость стенок для выдерживания больших нагрузок;
• Наличие соединителей: нет - требует внешнего крепления к лоткам болтовым соединением.

Совместимость и монтаж

Переходник правый с крышкой 200х100х50 Стандарт совместим с лотками того же типа и стандарта от ПРОМРУКАВ. Для установки необходимо:

• Закрепить основную часть переходника к лотку шириной 200 мм с помощью саморезов или болтов;
• Подсоединить меньшую сторону (100 мм) к следующему участку лотка;
• Установить крышку сверху - она фиксируется защёлками или винтами (не указаны в спецификации, но предусмотрены конструкцией);
• Не использовать в качестве опоры для тяжёлых кабелей - вес кабеля должен восприниматься основным лотком, а не переходником.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Метод Сендзимира гарантирует соответствие ГОСТ 14918 и ISO 1461 по качеству цинкового покрытия. Климатическое исполнение УХЛ2 подтверждает возможность эксплуатации в условиях повышенной влажности и перепадов температур. Нет данных о сертификатах взрывозащиты - не применять во взрывоопасных зонах.

Преимущества

• Высокая механическая прочность благодаря усиленной конструкции и толстой стали;
• Долгий срок службы - оцинковка по Сендзимиру предотвращает ржавчину даже при постоянном воздействии влаги;
• Огнестойкость снижает риск распространения возгорания в кабельных трассах;
• Крышка в комплекте исключает доступ к кабелям посторонних лиц и защищает от пыли и мелкого мусора;
• Серый цвет легко сочетается с другими элементами кабельных систем.

Ограничения применения

• Не предназначен для наружной эксплуатации под открытым небом - несмотря на защиту, длительное воздействие осадков и УФ-излучения может повредить покрытие;
• Не имеет встроенных соединительных разъёмов - требуется дополнительная фурнитура для герметизации стыков;
• Не рекомендуется для использования в местах с частыми ударными нагрузками - хотя усиленное исполнение, но тонкий металл всё ещё деформируем;
• Не подходит для кабелей с диаметром более 30 мм - внутреннее сечение ограничено высотой 50 мм.

Примеры использования

• Переход с широкого лотка 200 мм к узкому 100 мм на конвейере в пищевой промышленности;
• Смена ширины трассы в цехе с оборудованием, где требуется экономия места;
• Обход препятствий в распределительных щитовых - когда лоток меняет направление и сужается;
• Монтаж в автоматизированных системах управления, где важна герметичность и безопасность.

Практические советы

• При заказе проверьте, чтобы лотки до и после переходника имели одинаковый тип крепления - иначе потребуются адаптеры;
• Для защиты стыков используйте резиновые прокладки - они снизят вибрацию и предотвратят попадание пыли;
• Не затягивайте крепёж слишком сильно - оцинкованная сталь мягче обычной и может деформироваться;
• При хранении держите переходник в сухом месте - даже оцинкованная сталь может начать окисляться при длительном контакте с водой;
• Этот переходник - часть серии “Стандарт” от ПРОМРУКАВ; если нужна модульная система - выбирайте другие элементы из этой же серии для совместимости.
